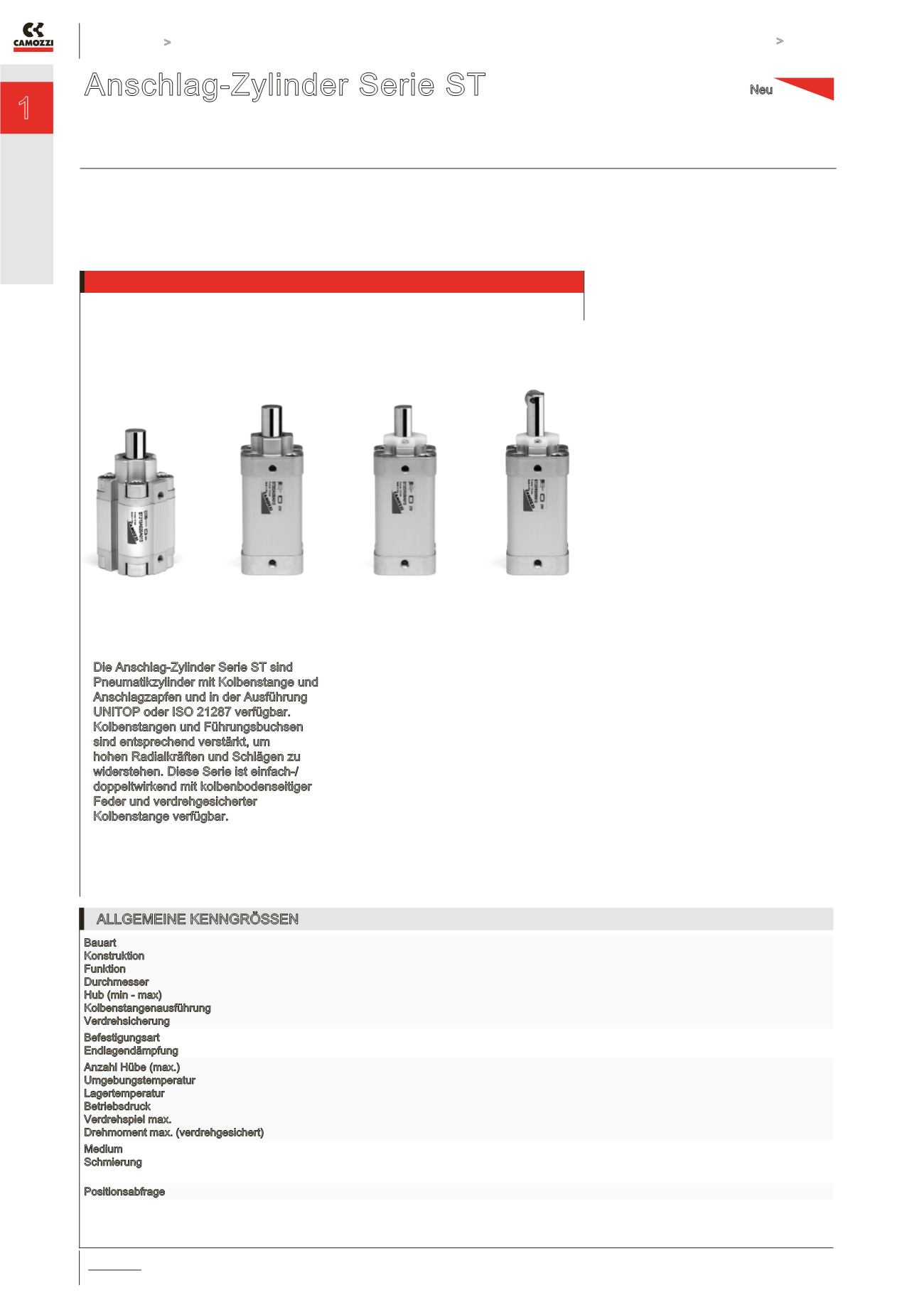

Anschlag-Zylinder Serie ST
ANTREIBEN >
KATALOG
>
Version 8.8
/2.25.01
1
ANTREIBEN
Anschlag-Zylinder Serie ST
Einfach-, doppeltwirkend, Magnetversion, verdrehgesichert
Ø 20, 32, 40, 50 mm
Die Anschlag-Zylinder Serie ST sind
Pneumatikzylinder mit Kolbenstange und
Anschlagzapfen und in der Ausführung
UNITOP oder ISO 21287 verfügbar.
Kolbenstangen und Führungsbuchsen
sind entsprechend verstärkt, um
hohen Radialkräften und Schlägen zu
widerstehen. Diese Serie ist einfach-/
doppeltwirkend mit kolbenbodenseitiger
Feder und verdrehgesicherter
Kolbenstange verfügbar.
Zur Positionsabfrage stehen dreiseitig
im Profil integrierte Nuten zur Verfügung,
in denen Sensoren der Mod. CST oder
CSH angebracht werden können. Diese
Nuten können mit dem Abdeckprofil
Mod. S-CST-500 verschlossen werden.
Die hohe Widerstandsfähigkeit gegen
Schläge und radiale Kräfte sowie die
einfache Installation der Serie ST
machen diese Zylinder besonders
geeignet zum Einsatz in Förderstrecken/
Materialflussaufgaben, wo Produkte oder
Produktträger gestoppt werden müssen.
»
»
UNITOP und ISO 21287
»
»
Kompakte Bauform
»
»
Berührungslose
Positionsabfrage
»
»
Zuverlässig und geräuscharm
»
»
Optional mit
verdrehgesicherter
Kolbenstange
»
»
Optional mit Rolle am
Anschlagzapfen
»
»
Version mit Innengewinde
an der Kolbenstange
»
»
Geeignet für hohe kinetische
Energieaufnahme
»
»
Mechanische
Anschlagdämpfer
ALLGEMEINE KENNGRÖSSEN
Bauart
Konstruktion
Funktion
Durchmesser
Hub (min - max)
Kolbenstangenausführung
Verdrehsicherung
Profilzylinder mit gewindeformenden Schrauben
Kompakt, gemäß UNITOP und ISO 21287
Doppeltwirkend, einfachwirkend mit Feder Kolbenboden, doppeltwirkend mit Feder Kolbenboden
20, 32, 40 (nur Mod. ST32), 50 mm
5 ÷ 30 mm (siehe Tabelle Standardhübe)
Anschlagzapfen, Anschlagzapfen mit Rolle (nur verdrehgesichert), Anschlagzapfen mit Innengewinde
Gleitring in Kunststoff
Befestigungsart
Endlagendämpfung
Gewinde im Zylinderkopf, beliebig
Elastische Anschlagscheiben integriert
Anzahl Hübe (max.)
Umgebungstemperatur
Lagertemperatur
Betriebsdruck
Verdrehspiel max.
Drehmoment max. (verdrehgesichert)
5 Hz (Ø 20, 32, 40 mm) - 3 Hz (Ø 50 mm)
0°C ÷ 80°C (getrocknete Luft -20°C)
-20°C ÷ 100°C
1 ÷ 10 bar (doppeltwirkend) - 2 ÷ 10 bar (einfachwirkend)
± 4° (Ø 20, 32 und 40 mm) - ± 3° (Ø 50 mm)
1.5 Nm (Ø 20 mm) - 2.5 Nm (Ø 32 und 40 mm) - 3.5 Nm (Ø 50 mm)
Medium
Schmierung
Gefilterte Luft Klasse 7.8.4, gemäß ISO 8573-1.
Ohne, Lebensdauerschmierung. Bei Verwendung von geölter Luft empfehlen wir Öl ISO VG32 und die Schmierung
nie zu unterbrechen.
Positionsabfrage
3-seitig, Nuten für Mod. CST und CSH
Neu
