Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

Anschlag-Zylinder Serie ST

KATALOG

1

/2.25.02

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

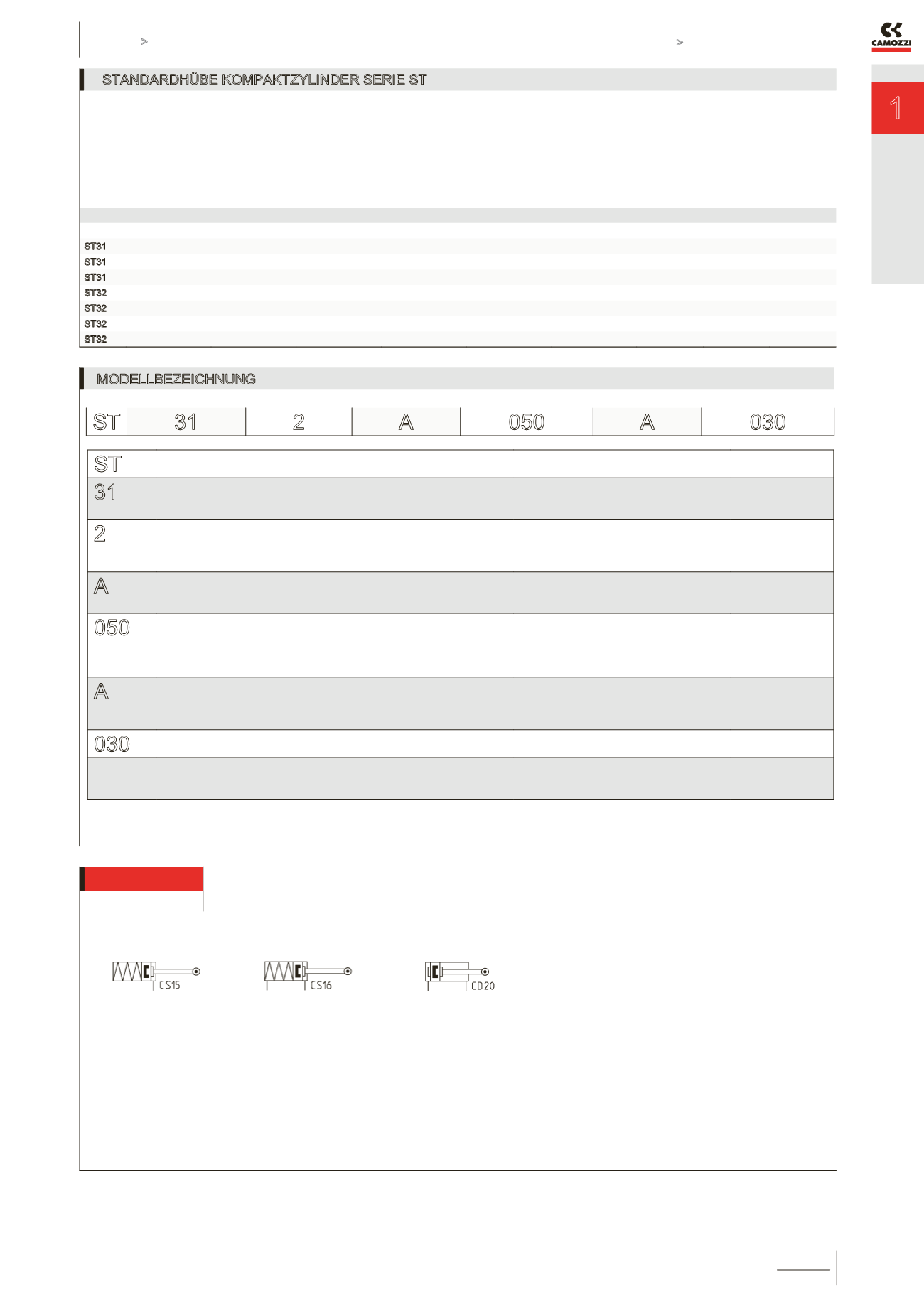

STANDARDHÜBE KOMPAKTZYLINDER SERIE ST

✖ = Einfachwirkend und doppeltwirkend

STANDARDHÜBE

Mod.

Ø

10

15

20

25

30

ST31

20

ST31

32

ST31

50

ST32

20

ST32

32

ST32

40

ST32

50

MODELLBEZEICHNUNG

ST

SERIE

31

NORM:

31 = UNITOP

32 = ISO 21287

2

FUNKTION:

2 = doppeltwirkend

4 = einfachwirkend, Feder Kolbenboden

9 = doppeltwirkend, Feder Kolbenboden

PNEUMATIKSYMBOLE:

CD20

CS15

CS16

A

BAUART:

A = Standard

R = verdrehgesichert (nur für Mod. ST32)

050

KOLBENDURCHMESSER:

020 = 20 mm

032 = 32 mm

040 = 40 mm (nur für Mod. ST32)

050 = 50 mm

A

AUSFÜHRUNG:

A = Anschlagzapfen

R = Anschlagzapfen mit Rolle (nur verdrehgesichert)

F = Anschlagzapfen mit Innengewinde (nur für Mod. ST32)

030

HUB (siehe Tabelle)

VERSIONEN:

= Standard

( _ _ _ ) = Kolbenstange verlängert um _ _ _ mm

ST 31

2

A

050

A

030

PNEUMATIKSYMBOLE

Pneumatiksymbole entsprechend der Modellbezeichnung.
