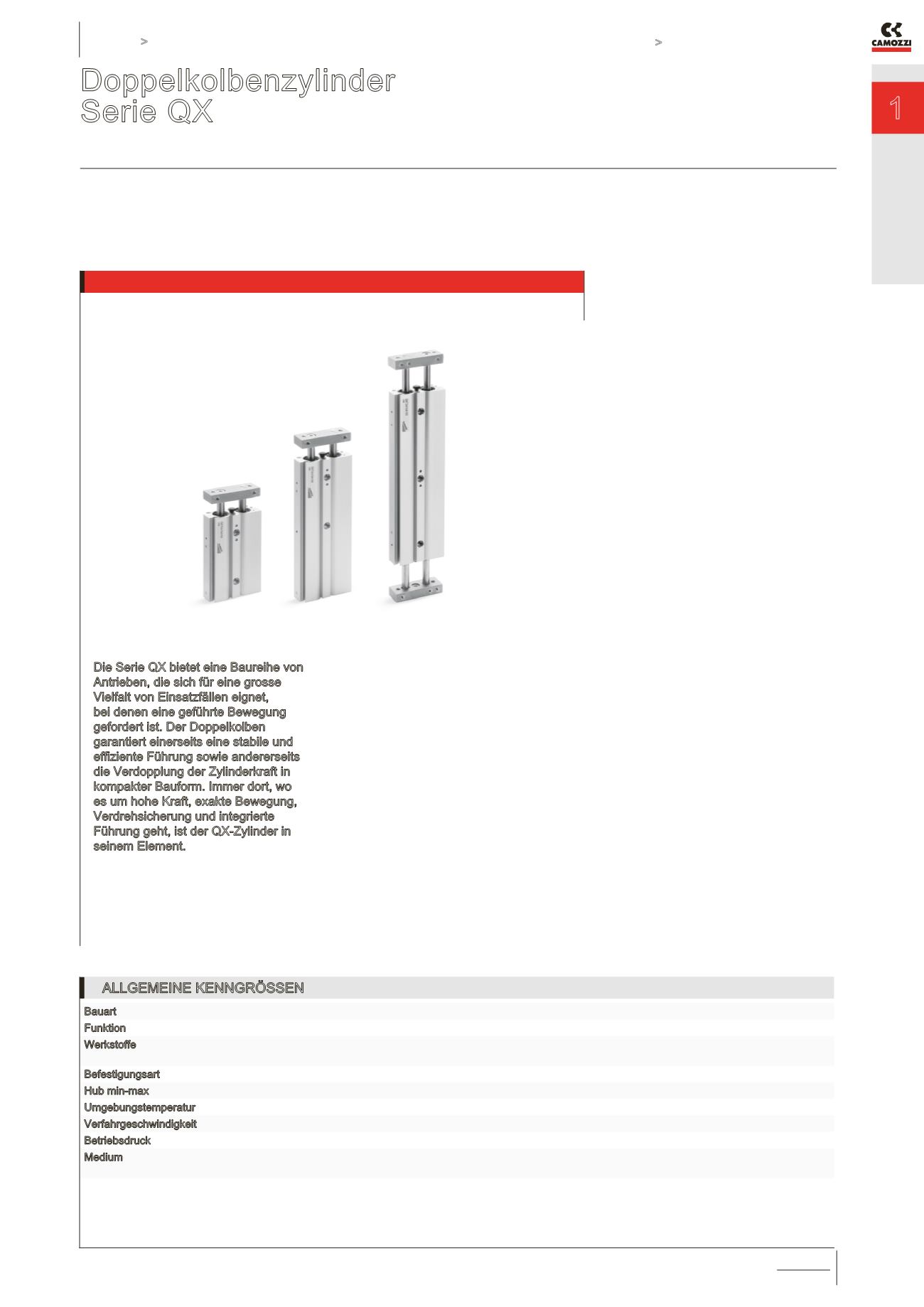

Doppelkolbenzylinder Serie QX KATALOG
1
/4.15.01 1
> Version 8.8 ANTREIBEN >
ANTREIBEN
Doppelkolbenzylinder
Serie QX
Doppeltwirkend, magnetisch, mit integrierter Führung.
ø 10x2, 16x2, 20x2, 25x2, 32x2mm
Die Serie QX bietet eine Baureihe von
Antrieben, die sich für eine grosse
Vielfalt von Einsatzfällen eignet,
bei denen eine geführte Bewegung
gefordert ist. Der Doppelkolben
garantiert einerseits eine stabile und
effiziente Führung sowie andererseits
die Verdopplung der Zylinderkraft in
kompakter Bauform. Immer dort, wo
es um hohe Kraft, exakte Bewegung,
Verdrehsicherung und integrierte
Führung geht, ist der QX-Zylinder in
seinem Element.
Diese Serie bietet Führungsvarianten mit
Bronzebuchse oder Kugelumlaufbuchse.
» » Grosse Kraft
» » Exakte Bewegung
» » Integrierte Führung
ALLGEMEINE KENNGRÖSSEN
Bauart Mit Doppelführung, mit Doppelflansch, QXT=Bronzebuchsen, QXB=Kugelumlaufbuchsen
Funktion Doppeltwirkend, Magnetversion
Werkstoffe Körper mit Flansch Aluminium eloxiert, Dichtungen PU, QXT: Führungsstange Edelstahl gerollt 1.403, QXB: Führungsstange
Edelstahl gehärtet
Befestigungsart Gewinde und Durchgangsbohrungen im Körper
Hub min-max Von 10 bis 100 mm
Umgebungstemperatur 0°C ÷ 80°C (getrocknete Luft -20°C)
Verfahrgeschwindigkeit 50 ÷ 500 mm/s
Betriebsdruck 1 ÷ 10 bar
Medium Gefilterte, ölfreie Luft, im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISOVG32 und die Schmierung nie zu
unterbrechen
Zylinderkräfte/Luftverbrauch: siehe ANHANG 3.03+3.04; Zuordnung Sensoren: siehe Seite 1/9.20 03
