Doppelkolbenzylinder Serie QX
KATALOG
1
/4.15.03
1
>
Version 8.8
ANTREIBEN >
ANTREIBEN
Für Durchmesser 16 ÷ 32 mm
Zur Befestigung der Sensoren des QX-Zylinders in der mittleren
Nut des ø 10 mm empfiehlt sich die Verwendung von M3-
Schrauben UNI 9327 und Muttern UNI 5589.

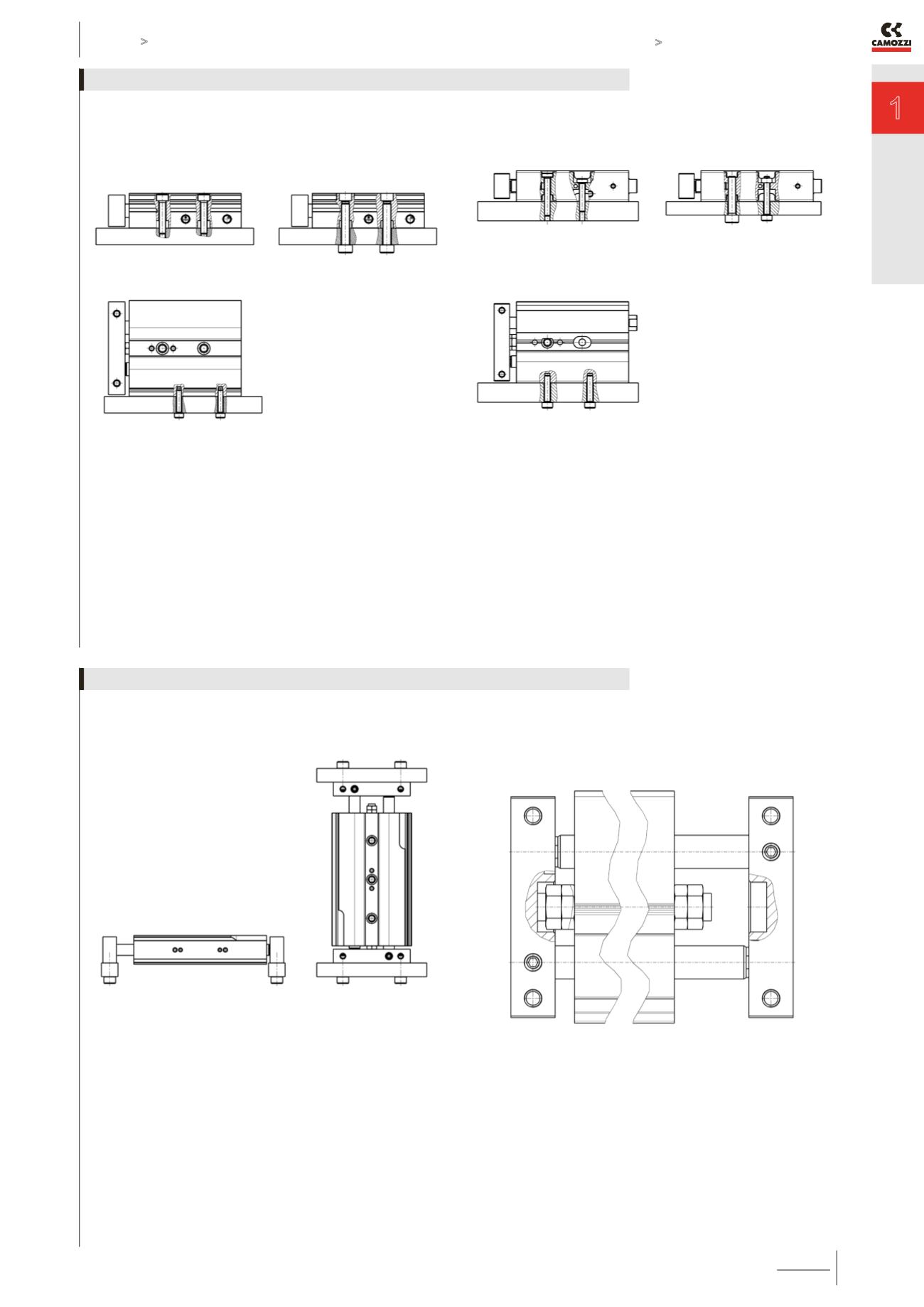

Montagebeispiel mit bewegtem Kolbenstangenflansch
Die einstellbaren mechanischen Anschläge vorne und hinten
ermöglichen die Regulierung des Zylinderhubes bis zu -10 mm je
Seite.
Montagebeispiel stehende Kolbenstange / bewegtes Zylindergehäuse
