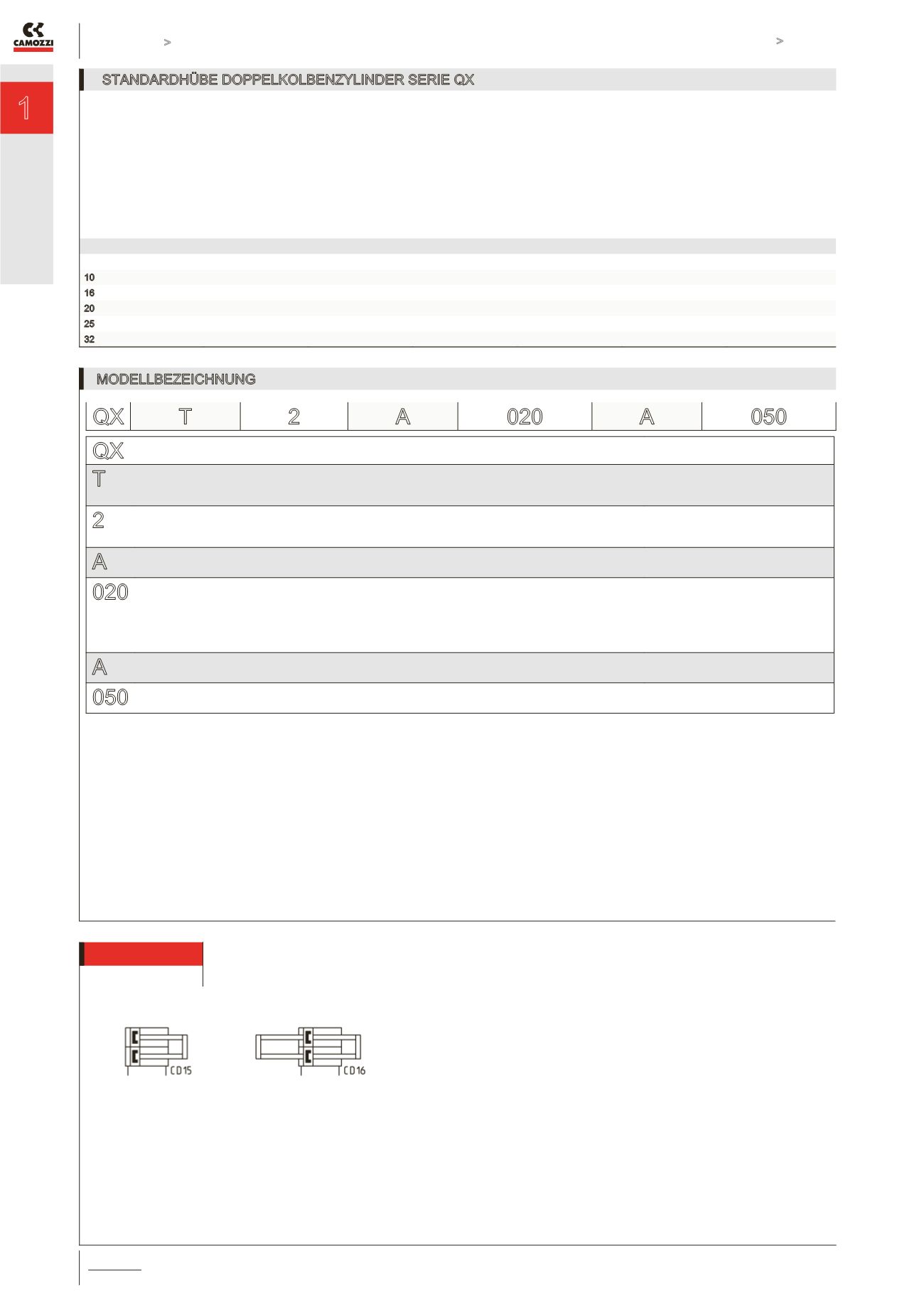

Doppelkolbenzylinder Serie QX ANTREIBEN > KATALOG > Version 8.8
/4.15.02 1
ANTREIBEN
STANDARDHÜBE DOPPELKOLBENZYLINDER SERIE QX
■ = doppeltwirkend
STANDARDHÜBE
Ø 10 20 30 40 50 75 100
10 ■ ■ ■ ■ ■ ■
16 ■ ■ ■ ■ ■ ■ ■
20 ■ ■ ■ ■ ■ ■ ■
25 ■ ■ ■ ■ ■ ■ ■
32 ■ ■ ■ ■ ■ ■ ■
MODELLBEZEICHNUNG
QX SERIE
T BAUREIHE
T = Bronzebuchsen
B = Kugelumlaufbuchsen
2 BETRIEBSART
2 = doppeltwirkend (einseitiger Flansch), Anschlüsse seitlich + hinten
3 = durchgehende Kolbenstange (beidseitiger Flansch), seitliche Anschlüsse
PNEUMATIKSYMBOLE
CD15
CD16
A WERKSTOFFE
A = Profil AL eloxiert, Kolbenstange Edelstahl gerollt 1.4028 (QXT) oder Edelstahl gehärtet C50 (QXB)
020 KOLBENDURCHMESSER
ø 10 mm
ø 16 mm
ø 20 mm
ø 25 mm
ø 32 mm
A BAUART
A = Standard
050 HUB
(siehe Tabelle)
QX T 2 A 020 A 050
PNEUMATIKSYMBOLE
Pneumatiksymbole entsprechend der Modellbezeichnung.
