Mini-Kompaktzylinder Serie 14
KATALOG
1
/5.05.02
1
>
Version 8.8
ANTREIBEN >
ANTREIBEN

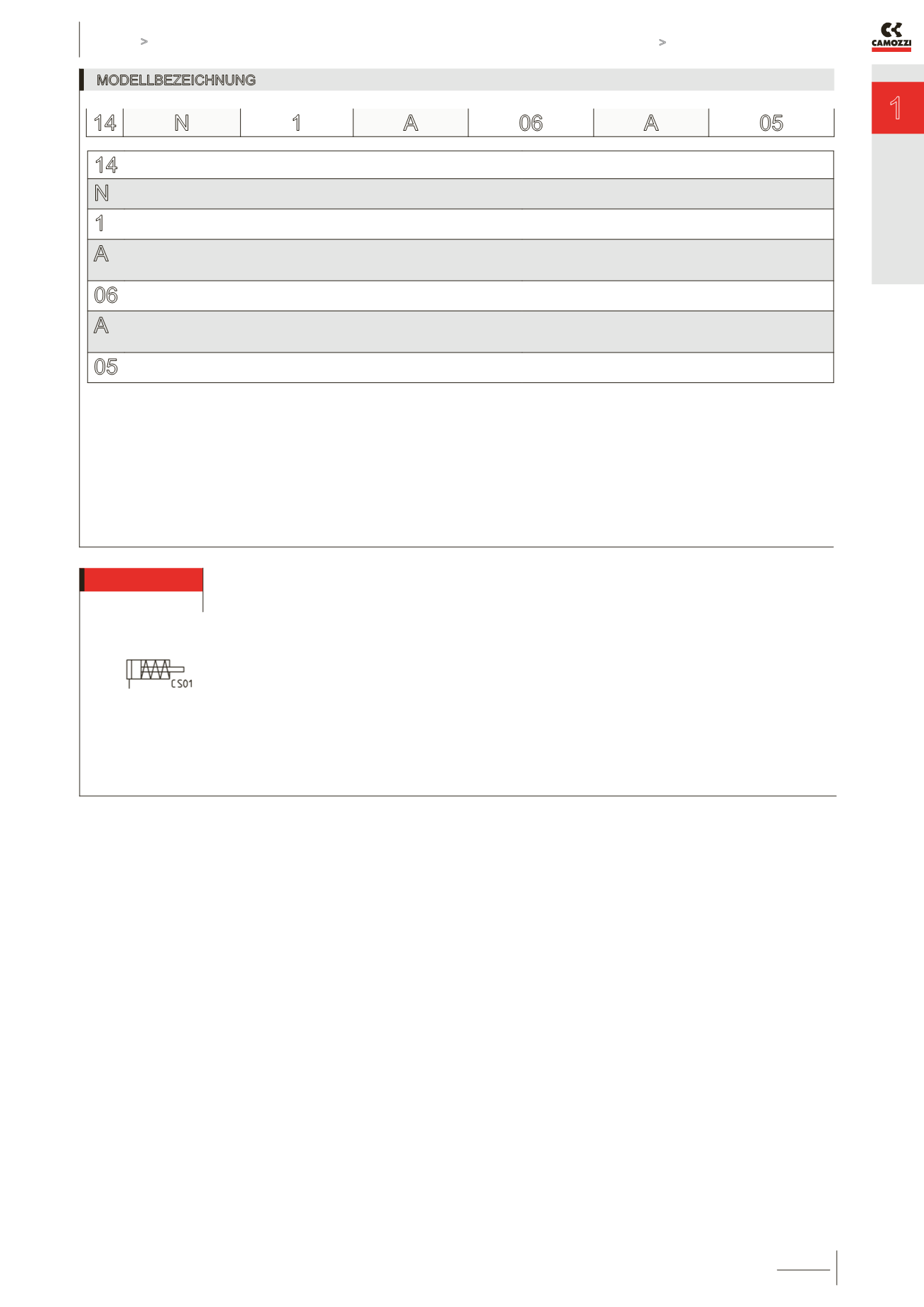

MODELLBEZEICHNUNG
14
SERIE
N
BAUREIHE
N = nicht magnetisch
1
BETRIEBSART
1 = einfachwirkend
PNEUMATIKSYMBOL
CS01
A
ANSCHLUSSART
A = Steckanschluss Ø 4 mm
M = M5-Gewinde
06
KOLBENDURCHMESSER
06 = 6 mm - 10 = 10 mm - 16 = 16 mm
A
BAUART
A = ohne Kolbenstangengewinde
B =mit Kolbenstangengewinde
05
HUB
05 = 5 mm - 10 = 10 mm - 15 = 15 mm
14 N
1
A
06
A
05
PNEUMATIKSYMBOLE
Pneumatiksymbole entsprechend der Modellbezeichnung.
