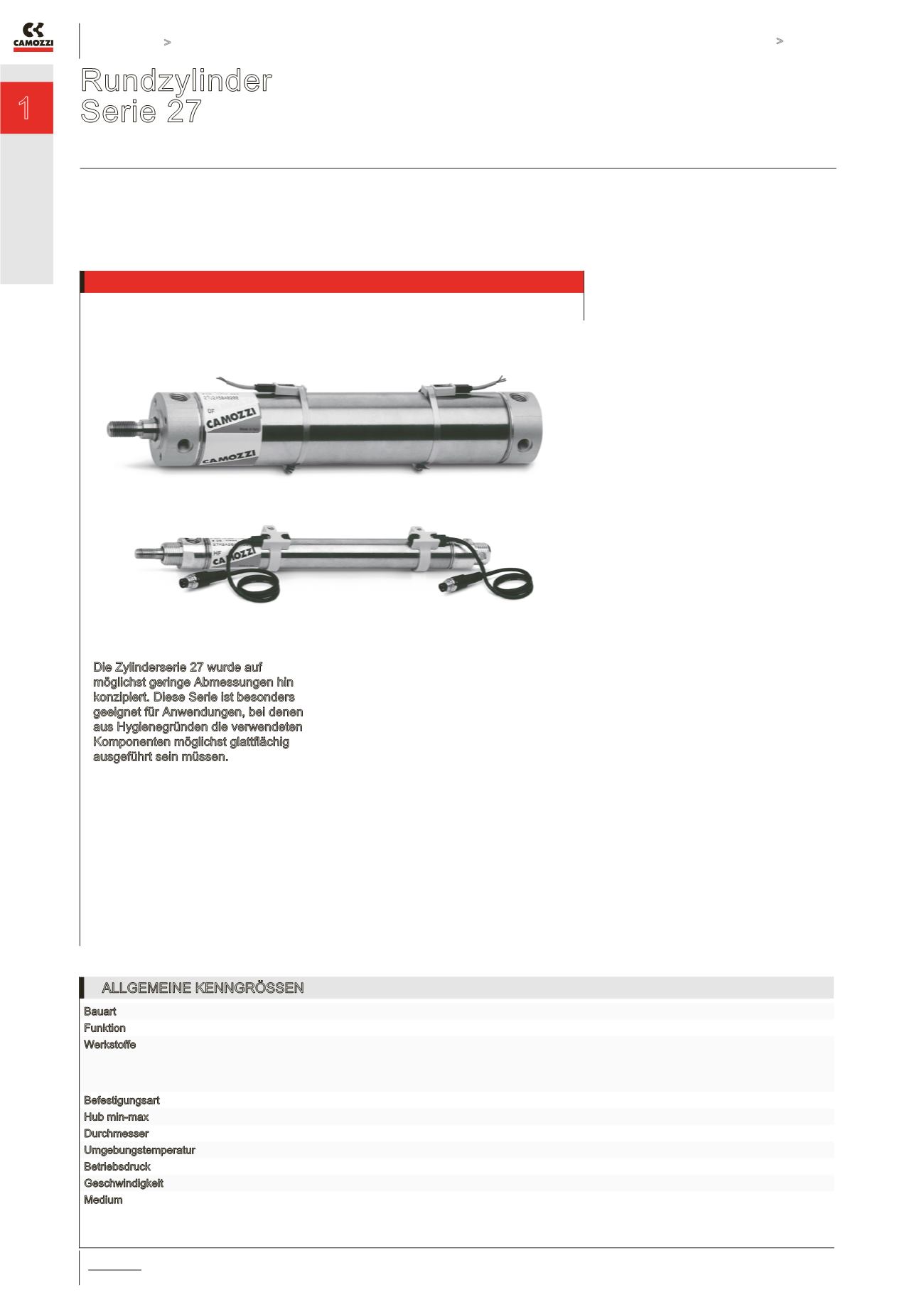

Rundzylinder Serie 27
ANTREIBEN >
KATALOG
>
Version 8.8
/5.10.01
1
ANTREIBEN
Rundzylinder
Serie 27
Doppeltwirkend, Magnetversion
ø 20, 25, 32, 40, 50, 63mm
Die Zylinderserie 27 wurde auf
möglichst geringe Abmessungen hin
konzipiert. Diese Serie ist besonders
geeignet für Anwendungen, bei denen
aus Hygienegründen die verwendeten
Komponenten möglichst glattflächig
ausgeführt sein müssen.
Zylinderrohr sowie Kolbenstange
bestehen aus Edelstahl, Zylinderköpfe
aus Aluminium. Die Werkstoffwahl und
die konstruktiven Merkmale ergeben die
Voraussetzungen für einen sehr viel-
seitigen und zuverlässigen Zylinder. Der
Montageprozess garantiert ein genaues
Fluchten der Anschlüsse. Eine mechan-
ische Anschlagdämpfung sorgt für die
Geräuschreduzierung beim Anfahren
des Kolbens an die Zylinderdeckel. Serie
27-Zylinder eignen sich für die Verwen-
dung kontaktloser Schaltelemente. Eine
Anzahl von Befestigungselementen
ermöglicht die Anpassung an eine
Vielzahl von Anwendungen.
»
»
Geringe Abmessungen
»
»
Verschiedene
Befestigungselemente
»
»
Perfekte Linearität
ALLGEMEINE KENNGRÖSSEN
Bauart
Kompakt, eingerollte Zylinderköpfe
Funktion
Doppeltwirkend
Werkstoffe
Köpfe und Kolben: AL
Kolbenstange: ø 20 - 25 mm Edelstahl 1.4305, ø 32 ÷ 63 mm Edelstahl 1.4028
Rohr: Edelstahl 1.4301
Kolben-/Kolbenstangendichtung: PU
Befestigungsart
Fußbefestigung, Schwenkgelenk, Kolbenstangenmutter, Kopfmutter
Hub min-max
Alle Durchmesser 10 - 1000 mm
Durchmesser
ø 20, 25, 32, 40, 50, 63mm
Umgebungstemperatur 0°C ÷ 80°C (getrocknete Luft - 20°C)
Betriebsdruck
1 ÷ 10 bar
Geschwindigkeit
10 ÷ 1000 mm/sec (ohne Last)
Medium
Gefilterte, ölfreie Luft, im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISOVG32 und die Schmierung nie zu
unterbrechen
Zylinderkräfte/Luftverbrauch: siehe ANHANG 3.03+3.04; Zuordnung Sensoren: siehe Seite 1/9.20 01
