Rundzylinder Serie 27

KATALOG

1

/5.10.02

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

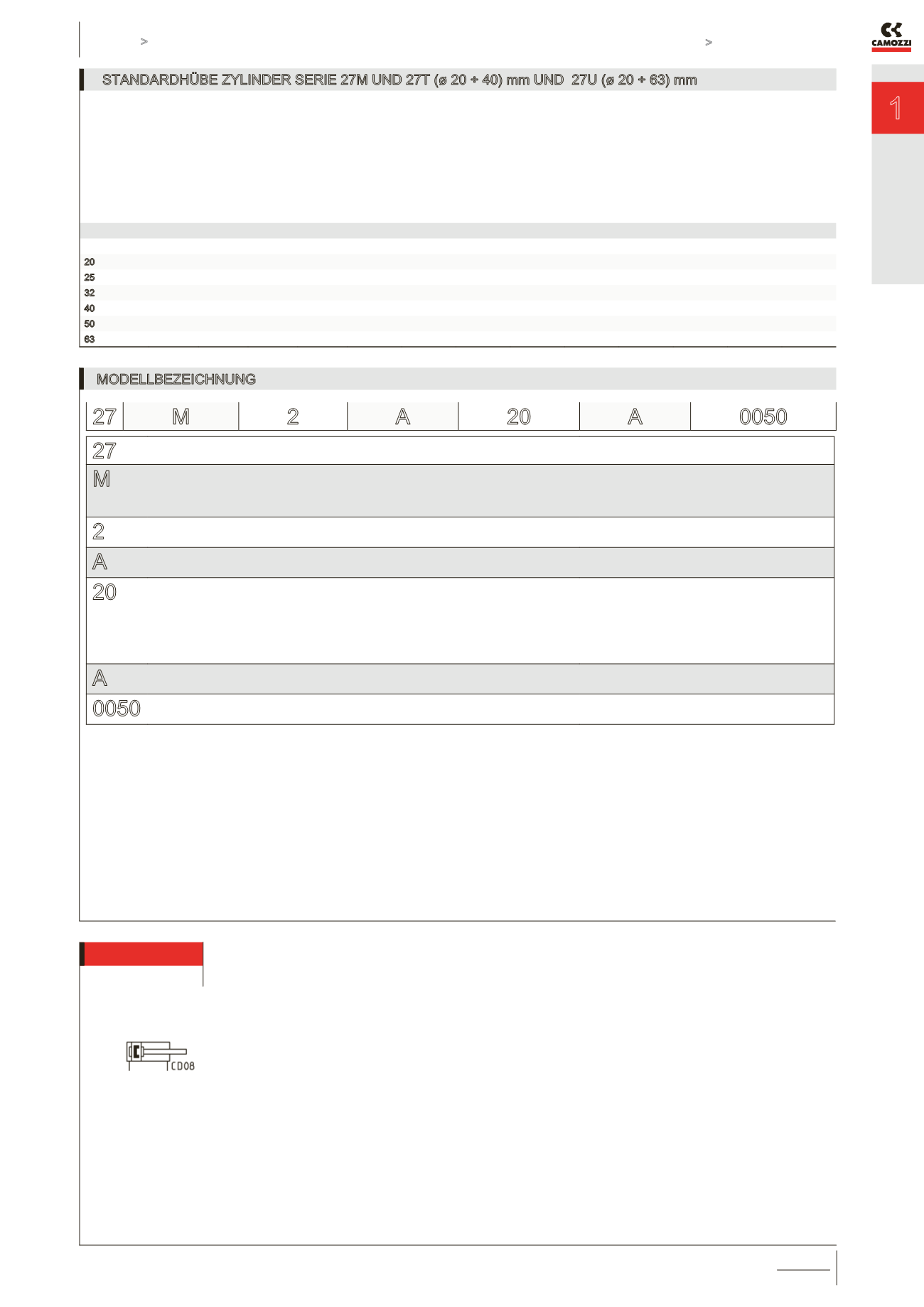

STANDARDHÜBE ZYLINDER SERIE 27M UND 27T (ø 20 ÷ 40) mm UND 27U (ø 20 ÷ 63) mm

STANDARDHÜBE

Ø 10

25

40

50

80

100

125

160

200

250

300

320

400

500

20

25

32

40

50

63

MODELLBEZEICHNUNG

27

SERIE

M

BAUREIHE

M = Rundköpfe hinten, Anschluss hinten, radial, ø 20-25-32-40mm

T = Anschluss hinten, zentrisch, ø 20-25-32-40mm

U = Anschluss hinten, radial, ø 20-25-32-40-50-63mm

2

BETRIEBSART

2 = doppeltwirkend

PNEUMATIKSYMBOLE

CD08

A

WERKSTOFFE

A = Kolbenstange/Rohr Edelstahl

20

KOLBENDURCHMESSER

20 = 20 mm

25 = 25 mm

32 = 32 mm

40 = 40 mm

50 = 50 mm

63 = 63 mm

A

BEFESTIGUNGSART

A = Standard

0050

HUB

siehe Tabelle

27 M

2

A

20

A

0050

PNEUMATIKSYMBOL

Pneumatiksymbol entsprechend der Modellbezeichnung.
