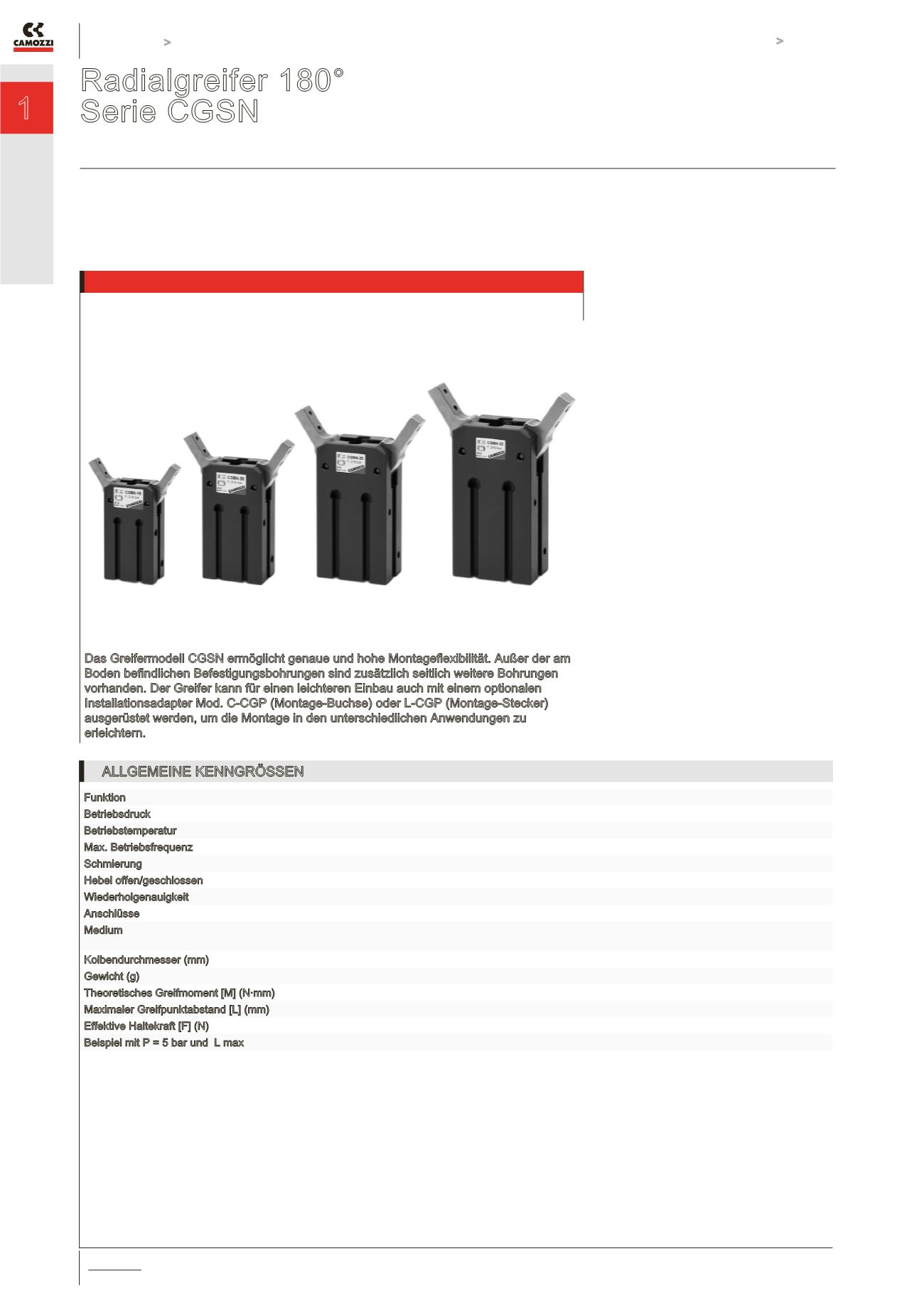

Radialgreifer 180 ° Serie CGSN
ANTREIBEN >
KATALOG
>
Version 8.8
/7.12.01
1
ANTREIBEN
Radialgreifer 180°
Serie CGSN
Magnetversion
Kolbendurchmesser 16, 20, 25, 32 mm
Das Greifermodell CGSN ermöglicht genaue und hohe Montageflexibilität. Außer der am
Boden befindlichen Befestigungsbohrungen sind zusätzlich seitlich weitere Bohrungen
vorhanden. Der Greifer kann für einen leichteren Einbau auch mit einem optionalen
Installationsadapter Mod. C-CGP (Montage-Buchse) oder L-CGP (Montage-Stecker)
ausgerüstet werden, um die Montage in den unterschiedlichen Anwendungen zu
erleichtern.
Die Greiferklauen öffnen 180°, um den
kollisionsfreien Einsatz des Greifers in
beengten Umgebungen zu ermöglichen. Der
Kolben ist mit einem Permanentmagneten
zur Positionserfassung für die
magnetischen Näherungsschalter Mod.
CSC und CSD ausgerüstet, welche direkt
in die Nut im Körper eingesetzt werden. Die
Gelenkmechanismen garantieren eine hohe
Greifkraft.
»
»
Hohe Montageflexibilität
»
»
Greiferklauen aus
gehärtetem Stahl,
korrosionsgeschützt
»
»
Weitöffnender
Bewegungsbereich
ALLGEMEINE KENNGRÖSSEN
Funktion
Doppeltwirkend
Betriebsdruck
2 bar ÷ 8 bar
Betriebstemperatur
5°C ÷ 60°C
Max. Betriebsfrequenz
100 Zyklen/min
Schmierung
Schmierung nur erforderlich für Gleitabschnitt
Hebel offen/geschlossen
-1° / + 180° (Toleranz ±3°)
Wiederholgenauigkeit
± 0.2 mm
Anschlüsse
M5x0.8
Medium
Druckluft gefiltert. Im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISOVG32 und die Schmierung
nie zu unterbrechen
Kolbendurchmesser (mm)
16 20 25 32
Gewicht (g)
140 255 430 740
Theoretisches Greifmoment [M] (N·mm) 1230xP 2350xP 4540xP 9680xP [ P = Druck in bar ]
Maximaler Greifpunktabstand [L] (mm) 80 100 120 140
Effektive Haltekraft [F] (N)
F = M/L x 0.9 (gemessen mit parallelen Greifern)
Beispiel mit P = 5 bar und L max
F = 7N F = 10N F = 17N F = 30N
