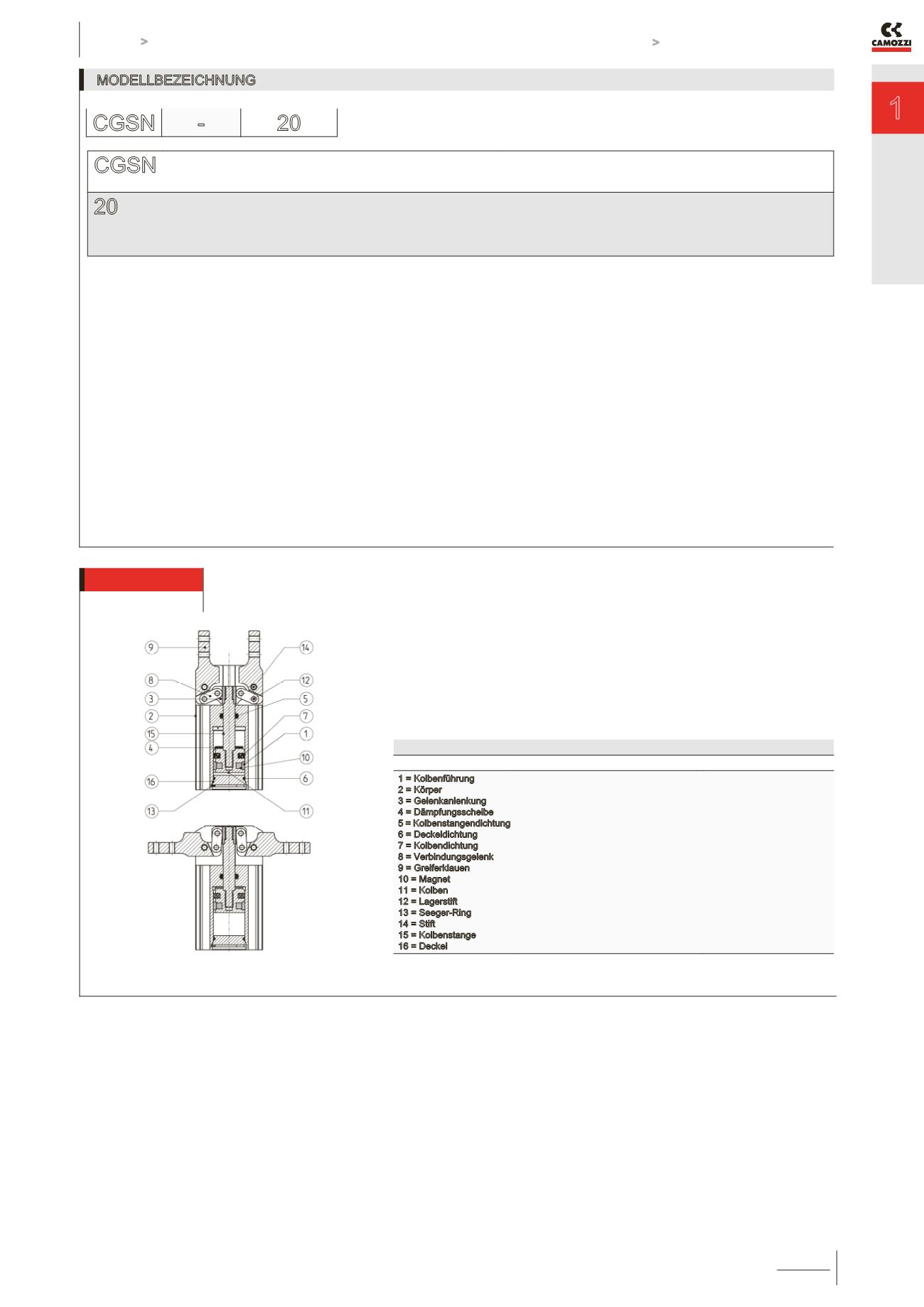

Radialgreifer 180 ° Serie CGSN
KATALOG
1
/7.12.02
1
>
Version 8.8
ANTREIBEN >
ANTREIBEN
MODELLBEZEICHNUNG
CGSN
SERIE
PNEUMATIKSYMBOL
PNZ1
siehe nachfolgende Seiten
20
KOLBENDURCHMESSER
16 = ø 16 mm
20 = ø 20 mm
25 = ø 25 mm
32 = ø 32 mm
CGSN -
20
POSITION
WERKSTOFF
1 = Kolbenführung
2 = Körper
3 = Gelenkanlenkung
4 = Dämpfungsscheibe
5 = Kolbenstangendichtung
6 = Deckeldichtung
7 = Kolbendichtung
8 = Verbindungsgelenk
9 = Greiferklauen
10 = Magnet
11 = Kolben
12 = Lagerstift
13 = Seeger-Ring
14 = Stift
15 = Kolbenstange
16 = Deckel
Kunststoff
Aluminium
Edelstahl
TPU
HNBR
NBR
HNBR
Edelstahl
Edelstahl
Kunststoffferit
Aluminium
Stahl
Stahl
Stahl
Stahl
POM
Bauart der Greifer Serie CGSN
