Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

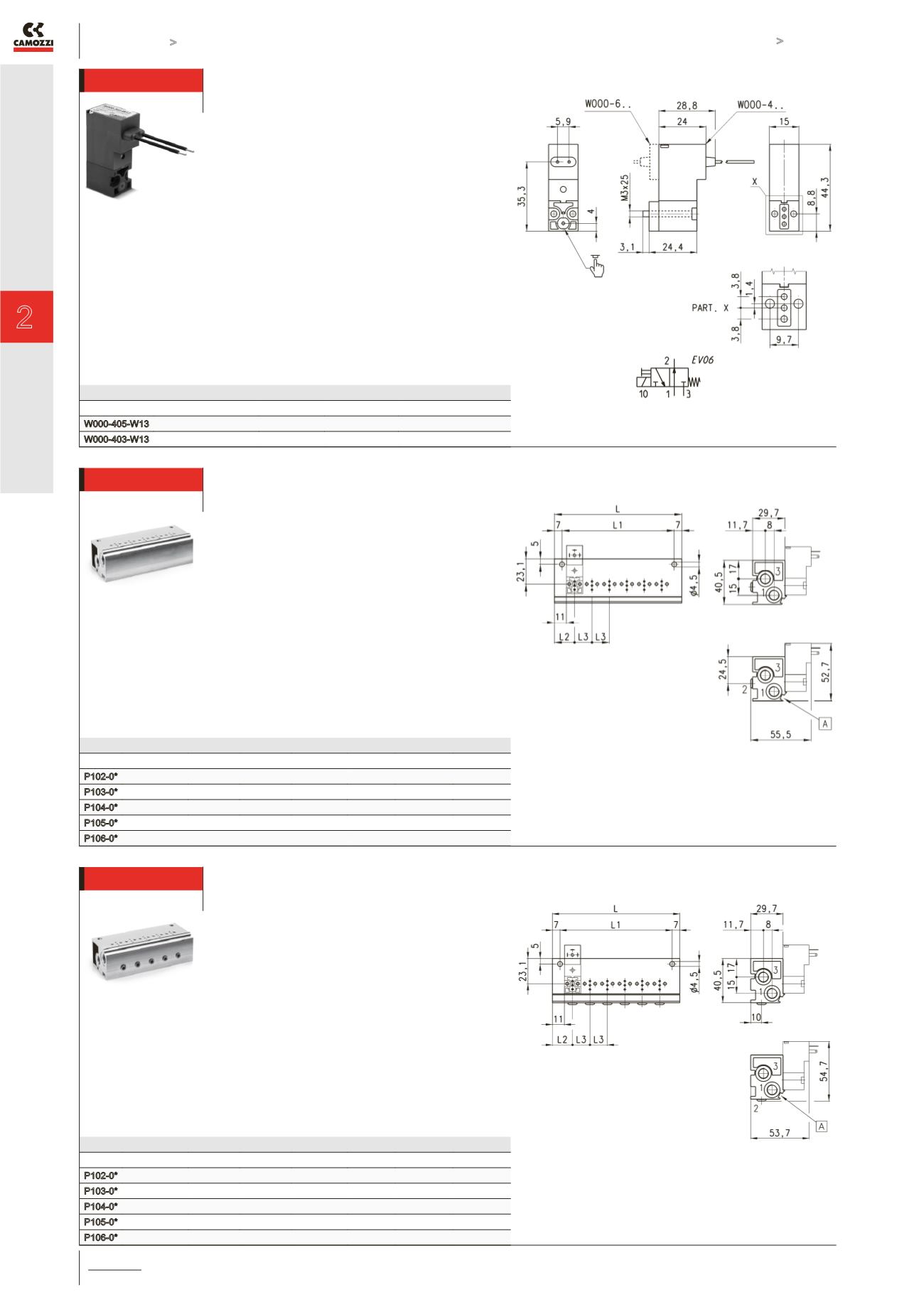

Wegeventile Serie W

ANSTEUERN >

KATALOG

>

Version 8.8

/1.10.04

2

ANSTEUERN

Elektromagnetventil 3/2-Wege, NO, Kabel 300 mm

Lieferumfang:

1 Flanschventil

1 Adapter für NO-Version

2 Flanschdichtungen

2 Schrauben M3x25 UNI 8112 (Standard)

PRODUKTÜBERSICHT

Mod.

Nennweite Ø (mm)

kv (l/min)

Qn (Nl/min)

Druck min-max (bar)

W000-405-W13

0.9

0.23

15

0 ÷ 10

W000-403-W13

1.5

0.39

25

0 ÷ 5

Einfach-Reihengrundplatte, Anschlüsse hinten

* Steckanschluss 7 oder 8

(Schlauchanschluss entsprechend Mod.-

Bezeichnung Seite 2.1.15 02 auswählen)

PRODUKTÜBERSICHT

Mod.

Ventile

L

L1

L2

L3

1 (P)

3 (R)

P102-0*

2

53

39

18,5

16

G1/8

G1/8

P103-0*

3

69

55

18,5

16

G1/8

G1/8

P104-0*

4

85

71

18,5

16

G1/8

G1/8

P105-0*

5

101

87

18,5

16

G1/8

G1/8

P106-0*

6

117

103

18,5

16

G1/8

G1/8

* = Anschlüsse Grundplatte siehe

Modellbezeichnung

A - Nut für elektrische

Kennzeichnung

Einfach-Reihengrundplatte, Anschlüsse seitlich

Montagemöglichkeit auf DIN-Schiene, DIN 46277/3

mit Mod. PCF-E520.

* Steckanschluss 3 oder 4

(Schlauchanschluss entsprechend Mod.-

Bezeichnung Seite 2.1.15 02 auswählen)

PRODUKTÜBERSICHT

Mod.

Ventile

L

L1

L2

L3

1 (P)

3 (R)

P102-0*

2

53

39

18,5

16

G1/8

G1/8

P103-0*

3

69

55

18,5

16

G1/8

G1/8

P104-0*

4

85

71

18,5

16

G1/8

G1/8

P105-0*

5

101

87

18,5

16

G1/8

G1/8

P106-0*

6

117

103

18,5

16

G1/8

G1/8

* = Anschlüsse Grundplatte siehe

Modellbezeichnung

A - Nut für elektrische

Kennzeichnung
