Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

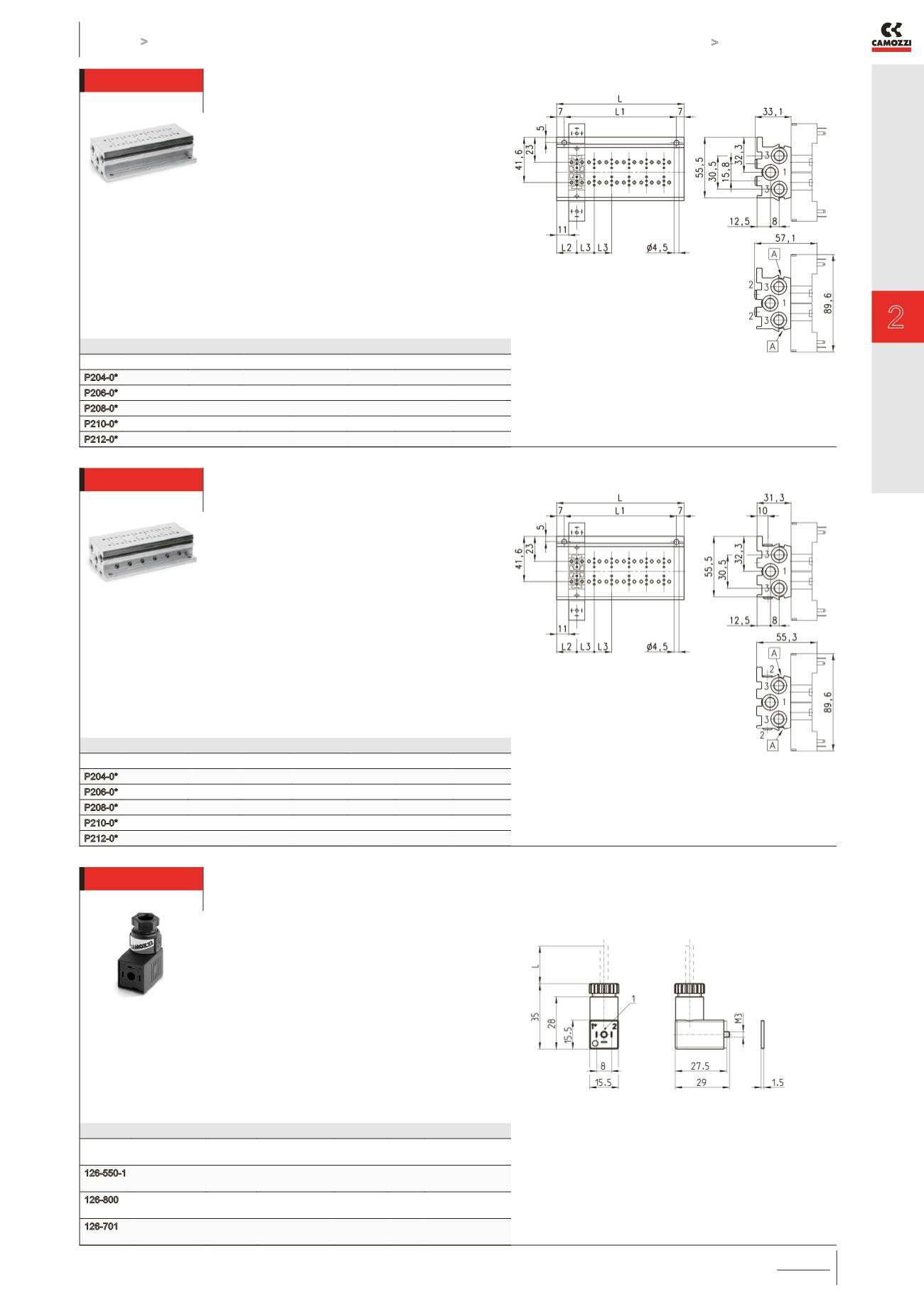

Wegeventile Serie W

KATALOG

2

/1.10.05

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

Doppel-Reihengrundplatte, Anschlüsse hinten

* Steckanschluss 7 oder 8

(Schlauchanschluss entsprechend Mod.-

Bezeichnung Seite 2.1.15 02 auswählen)

PRODUKTÜBERSICHT

Mod.

Ventile

L

L1

L2

L3

1 (P)

3 (R)

P204-0*

4

53

39

18,5

16

G1/8

G1/8

P206-0*

6

69

55

18,5

16

G1/8

G1/8

P208-0*

8

85

71

18,5

16

G1/8

G1/8

P210-0*

10

101

87

18,5

16

G1/8

G1/8

P212-0*

12

117

103

18,5

16

G1/8

G1/8

* = Anschlüsse Grundplatte siehe

Modellbezeichnung

A - Nut für elektrische

Kennzeichnung.

Doppel-Reihengrundplatte, Anschlüsse seitlich

Montagemöglichkeit auf DIN-Schiene, DIN 46277/3

mit Mod. PCF-E520.

* Steckanschluss 3 oder 4

(Schlauchanschluss entsprechend Mod.-

Bezeichnung Seite 2.1.15 02 auswählen)

PRODUKTÜBERSICHT

Mod.

Ventile

L

LI

L2

L3

1 (P)

3 (R)

P204-0*

4

53

39

18,5

16

G1/8

G1/8

P206-0*

6

69

55

18,5

16

G1/8

G1/8

P208-0*

8

85

71

18,5

16

G1/8

G1/8

P210-0*

10

101

87

18,5

16

G1/8

G1/8

P212-0*

12

117

103

18,5

16

G1/8

G1/8

* = Anschlüsse Grundplatte siehe

Modellbezeichnung

A - Nut für elektrische

Kennzeichnung.

Gerätesteckdose Mod. 126-... DIN EN 175 301-803-C (8 mm)

Für alle DC-Ventile mit Spannungen von 6 ÷ 110 V.

PRODUKTÜBERSICHT

Mod.

Beschreibung Farbe Betriebsspannung Kabellänge

[L]

Kabel-

fixierung

Anzugsdrehmoment

126-550-1 2-poliger Stecker,

ohne Elektronik

schwarz

-

1000 mm -

0.3 Nm

126-800 Stecker, ohne

Elektronik

schwarz

-

-

PG7

0.3 Nm

126-701 Stecker, Varistor

+ LED

transparent

24 V AC/DC

-

PG7

0.3 Nm

1=Stecker 90° verstellbar
