Wegeventile Serie P
KATALOG
2
/1.15.02
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN

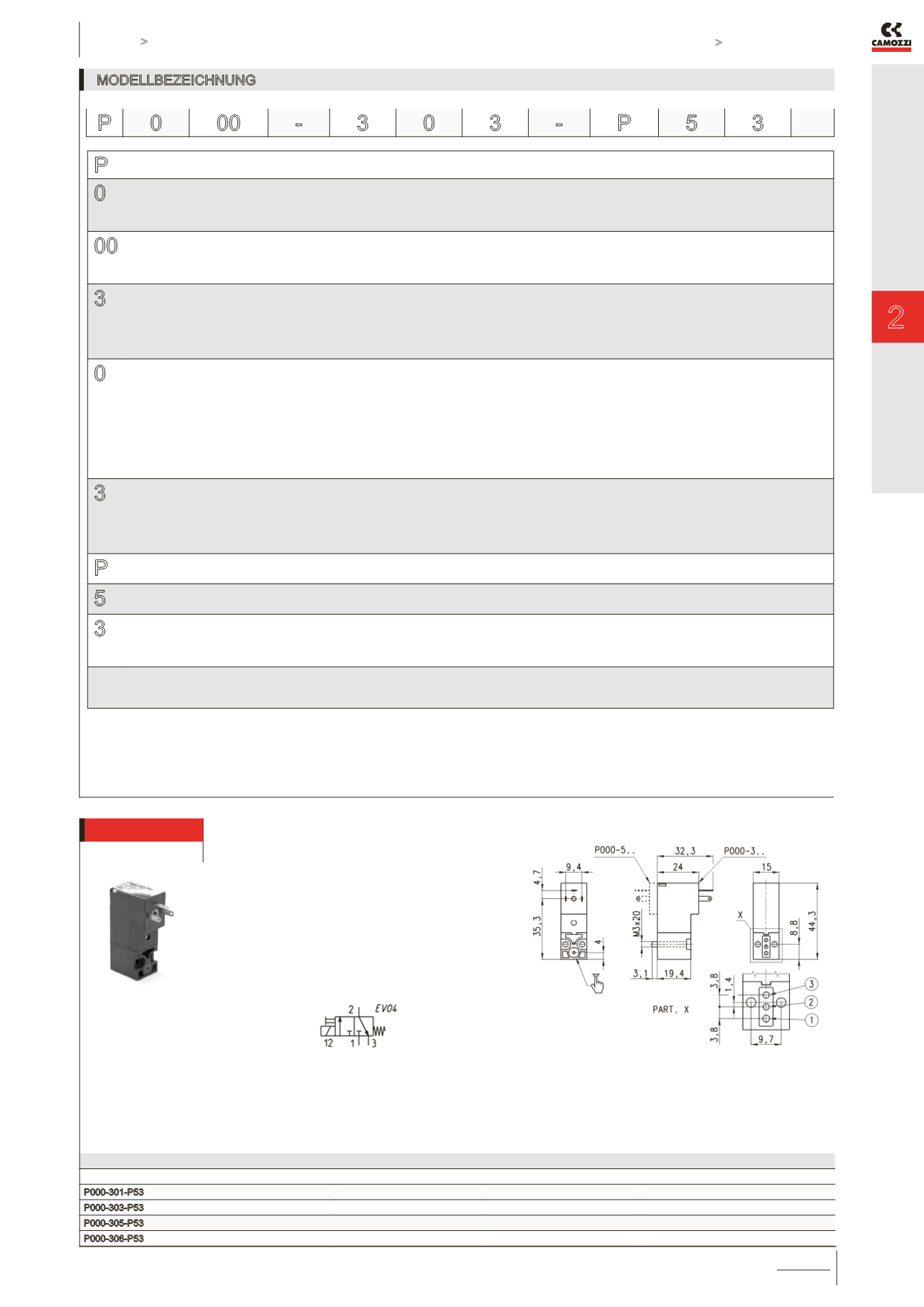

MODELLBEZEICHNUNG
P
SERIE
0
VENTILKÖRPER
0 = Einzelgrundplatte (nur M5) oder Flanschventil
1 = Einfach-Reihengrundplatte
2 = Doppel-Reihengrundplatte
00
ANZAHL VENTILE
00 = Flanschventil
01 = Einzelgrundplatte (nur M5)
02 ÷ 99 = Ventilpositionen
3
FUNKTION
0 = Reihengrundplatte oder Einzelgrundplatte
3 = NC
4 = NO
5 = NC um 180° gedreht
6 = NO um 180° gedreht
0
ANSCHLÜSSE
0 = Flanschventil (nur bei Einzelventil)
ANSCHLÜSSE REIHENGRUNDPLATTEN (Serie W, P und PN)
2 = M 5 Ausgänge seitlich
3 = Steckanschluss ø 3 mm, Ausgänge seitlich
4 = Steckanschluss ø 4 mm, Ausgänge seitlich
6 = M 5 Ausgänge hinten
7 = Steckanschluss ø 3 mm, Ausgänge hinten
8 = Steckanschluss ø 4 mm, Ausgänge hinten
3
NENNWEITE MAXIMALDRUCK
1 = ø 0,8 mm(1W) 10 bar (NC) nur 24V
3 = ø 1,5 mm (2W) 7 bar (NC) 5 bar (NO)
5 = ø 1,1 mm NC (2W) 10 bar (NC)
ø 0,9 mm NO (2W) 10 bar (NO)
* 6 = ø 1,5 mm NC (2W) 3 bar (NC)*
P
WERKSTOFFE
P = Körper Thermoplast PBT, Ankerdichtung FKM, andere Dichtungen NBR (FKM auf Anfrage)
5
ELEKTRISCHE ANSCHLUSSART
5 = Stecker DIN 43650 (9.4 mm)
3
SPANNUNGEN
B = 24V 50/60 Hz 2 = 12V DC 6 = 110V DC
C = 48V 50/60 Hz 3 = 24V DC
D = 110V 50/60 Hz 4 = 48V DC
BEFESTIGUNGSART
= mit Schrauben für Metall (Standard)
P = mit Schrauben für Kunststoff
* Spannungstoleranz +10% -25%
P 0 00 -
3 0 3 -
P 5 3
PRODUKTÜBERSICHT
Mod.
Nennweite Ø (mm)
kv (l/min)
Qn (Nl/min)
Druck min-max (bar)
P000-301-P53
0,8
0.21
14
0 ÷ 10
P000-303-P53
1,5
0.54
35
0 ÷ 7
P000-305-P53
1,1
0.39
25
0 ÷ 10
P000-306-P53
1,5
0.54
-
0 ÷ 3
Elektromagnetventil, 3/2-Wege, NC
Lieferumfang:
1 Flanschventil
1 Flanschdichtung
2 Schrauben M3x20 UNI 8112 (für Metall, Standard)
oder
2 Schrauben M3x23 UNI 10227 (für Kunststoff,
Version P)
