2
Wegeventile Serie 4
ANSTEUERN >
KATALOG
>
Version 8.8
/2.15.19
2
ANSTEUERN

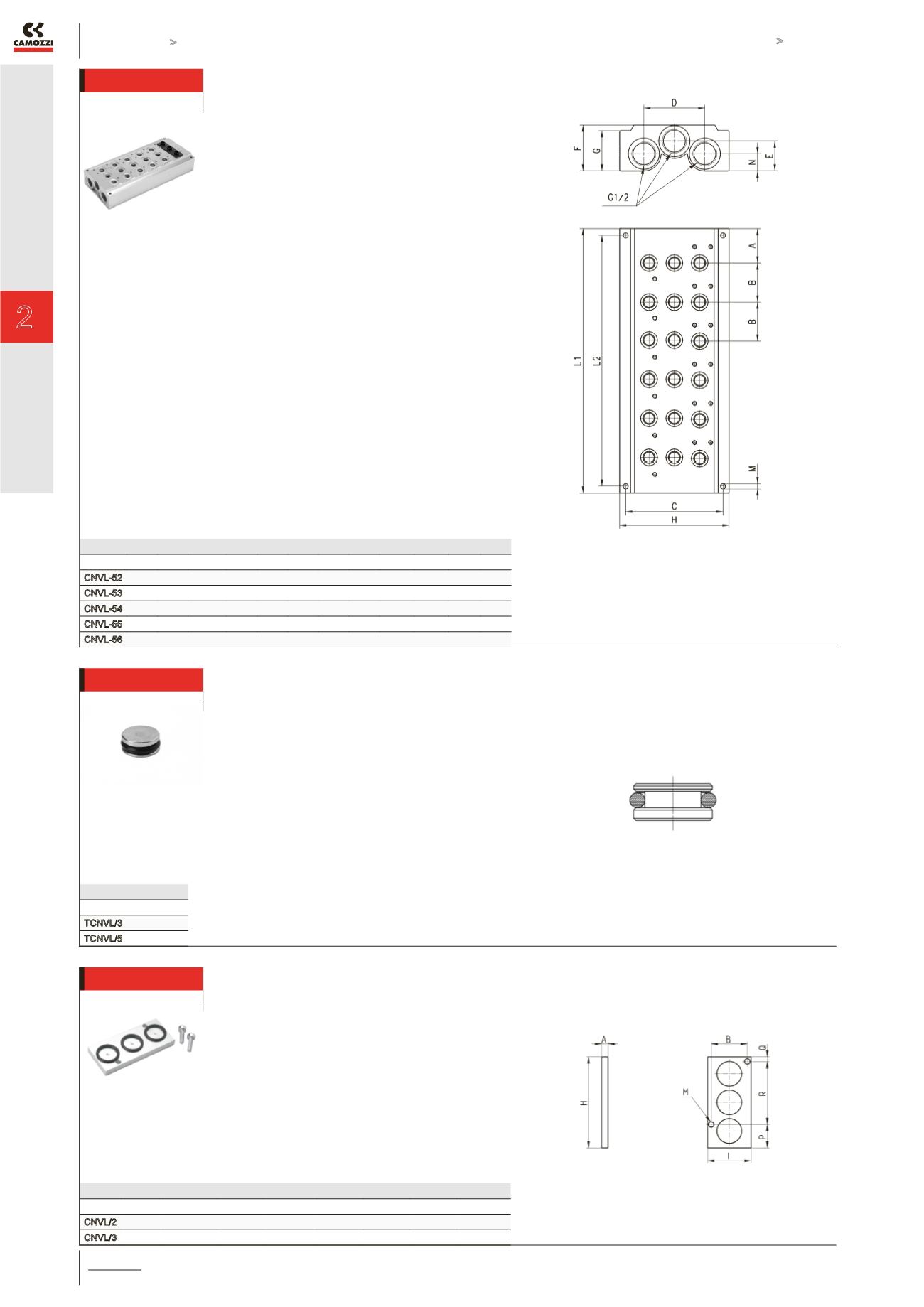

Grundplatte Mod. CNVL...
PRODUKTÜBERSICHT
Mod.
A B C D E F G H L1 L2 M N
CNVL-52 30 34 84,5 53 26 40 35 95 94 82 4,3 15
CNVL-53 30 34 84,5 53 26 40 35 95 128 116 4,3 15
CNVL-54 30 34 84,5 53 26 40 35 95 162 150 4,3 15
CNVL-55 30 34 84,5 53 26 40 35 95 196 184 4,3 15
CNVL-56 30 34 84,5 53 26 40 35 95 230 218 4,3 15
Für Wegeventile Serie 4, Anschluss G1/4” (3/2, 5/2,
5/3-Wege)
Lieferumfang:
1 Grundplatte
2 Schrauben
1 Flanschdichtung
2 Verbindungsstifte
Einzel-Verschlusselement Mod. TCNVL...
Lieferumfang:
1 Verschlusselement
1 O-Ring
PRODUKTÜBERSICHT
Mod.
TCNVL/3
TCNVL/5
TCNVL/3: für Serie 4, G1/8
TCNVL/5: für Serie 4, G1/4
Verschlusselement, passend zu Grundplatte CNVL...
Zubehör zu den Grundplatten CNVL im Falle
der Reduzierung einer bestehenden CNVL -
Grundplatte um ein oder mehrere Ventile.
Lieferumfang:
1 Verschlusselement
2 Befestigungsschrauben
3 O-Ringe
PRODUKTÜBERSICHT
Mod.
A
B
H
I
M
P
Q
R
CNVL/2 5
25.6
52
32
4.2
17
17
18
CNVL/3 5
27.8
70
33.5
4.2
18
3.5
48.5
CNVL/2: für Serie 4, G1/8
CNVL/3: für Serie 4, G1/4
