Wegeventile Serie 9
ANSTEUERN >
KATALOG
>
Version 8.8
/2.20.02
2
ANSTEUERN

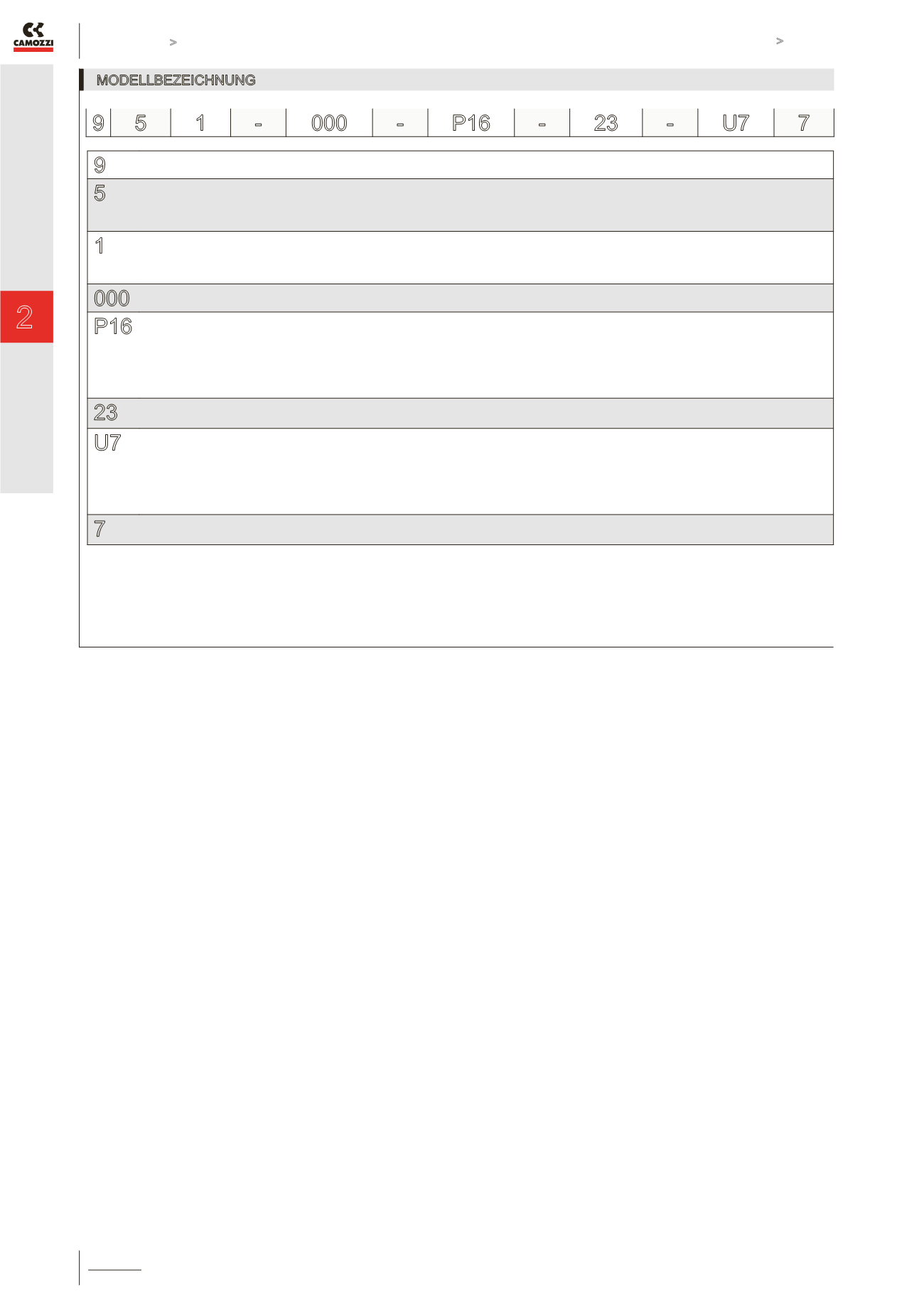

MODELLBEZEICHNUNG
9
SERIE
5
WEGE / FUNKTIONEN
5 = 5/2
6 = 5/3 Mitte geschlossen
7 = 5/3 Mitte offen
1
GRÖSSE
1 = Grösse 1
2 = Grösse 2
3 = Grösse 3
000
000 = Ventilkörper
P16
BETÄTIGUNGSARTEN
33 = pneumatisch/pneumatisch (Impuls)
34 = pneumatisch/Differenzdruck Rückstellung
35 = pneumatisch/Federrückstellung
P11 = elektrisch/elektrisch (Impuls)
P15 = elektrisch/Federrückstellung
P16 = elekrisch/pneumatisch Federrückstellung
23
VORSTEUERVENTIL
23 = A531 - BC2 Norm CNOMO
U7
SPULENWERKSTOFF / SPULEN ABMESSUNGEN
A8 = PPS / 30 x 30 mm
G7 = PA / 22 x 22 mm
G8 = PA / 30 x 30 mm (nur 24 V DC)
G9 = PA / 22 x 58 mm
H8 = PA 6 V0 / 30 x 30 mm
U7 = PET / 22 x 22 mm
7
SPANNUNGEN
siehe Seite 2.2.35.02
9 5 1 -
000 -
P16 -
23 -
U7 7
