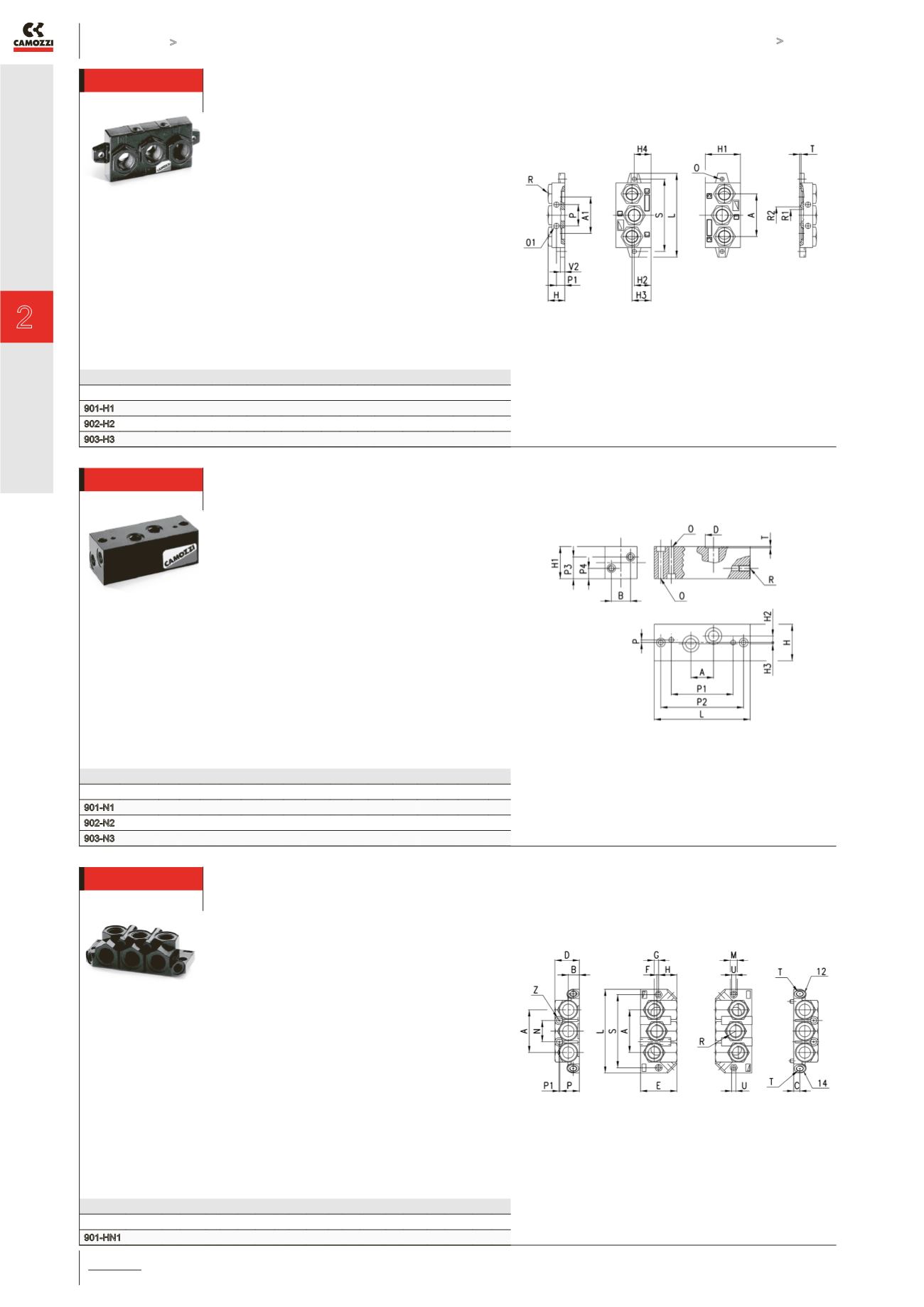

Wegeventile Serie 9

ANSTEUERN >

KATALOG

>

Version 8.8

/2.20.06

2

ANSTEUERN

Endplatten zur Reihengrundplatte

ISO-Form E (VDMA 24345)

Lieferumfang:

2 Endplatten

2 Befestigungsschrauben

3 O-Ringe

PRODUKTÜBERSICHT

Mod.

Grösse A A1 H H1 H2 H3 H4 L O O1 P P1 R ØR1 ØR2 S T V2

901-H1 1 56 48 22 46 22 25 22 110 5,5 7 28 11 G3/8 15 22,1 95 2 6

902-H2 2 68 63 26 47 23 25 24 135 6,5 9 35 13 G1/2 18,5 28,7 115 2 8

903-H3 3 104 94 30 56 22 25 25 190 9 12 52 15 G1 28 38 168 2,7 8

Winkelanschlussplatte, stirnseitiger Abgang (A und B)

ISO-Form E (VDMA 24345)

Lieferumfang:

1 Winkelanschlussplatte

2 Befestigungsschrauben

3 O-Ringe

PRODUKTÜBERSICHT

Mod.

Grösse A B D H H1 H2 H3 L O P P1 P2 P3 P4 R T

901-N1 1 26 22 19 42 37 7.5 1.5 110 5.5 3 71 95 25 12 G1/4 1.4

902-N2 2 30 29 23 55 40 6 5 135 6.5 3 86 115 26 14 G3/8 1.4

903-N3 3 38 36 27 70 45 8 6 190 9 3 130 168 29 17 G1/2 1.4

Endplatten zur Reihengrundplatte, stirnseitiger Abgang

Lieferumfang:

2 Endplatten

2 Befestigungsschrauben

3 O-Ringe

PRODUKTÜBERSICHT

Mod.

Grösse A B C D E F G H L M N P P1 R S T U Z

901-HN1 1 56 14.5 8 32 48 2.5 6 24 110 9 28 25.5 1 3/8” 96 G1/8 5,5 3,5
