Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

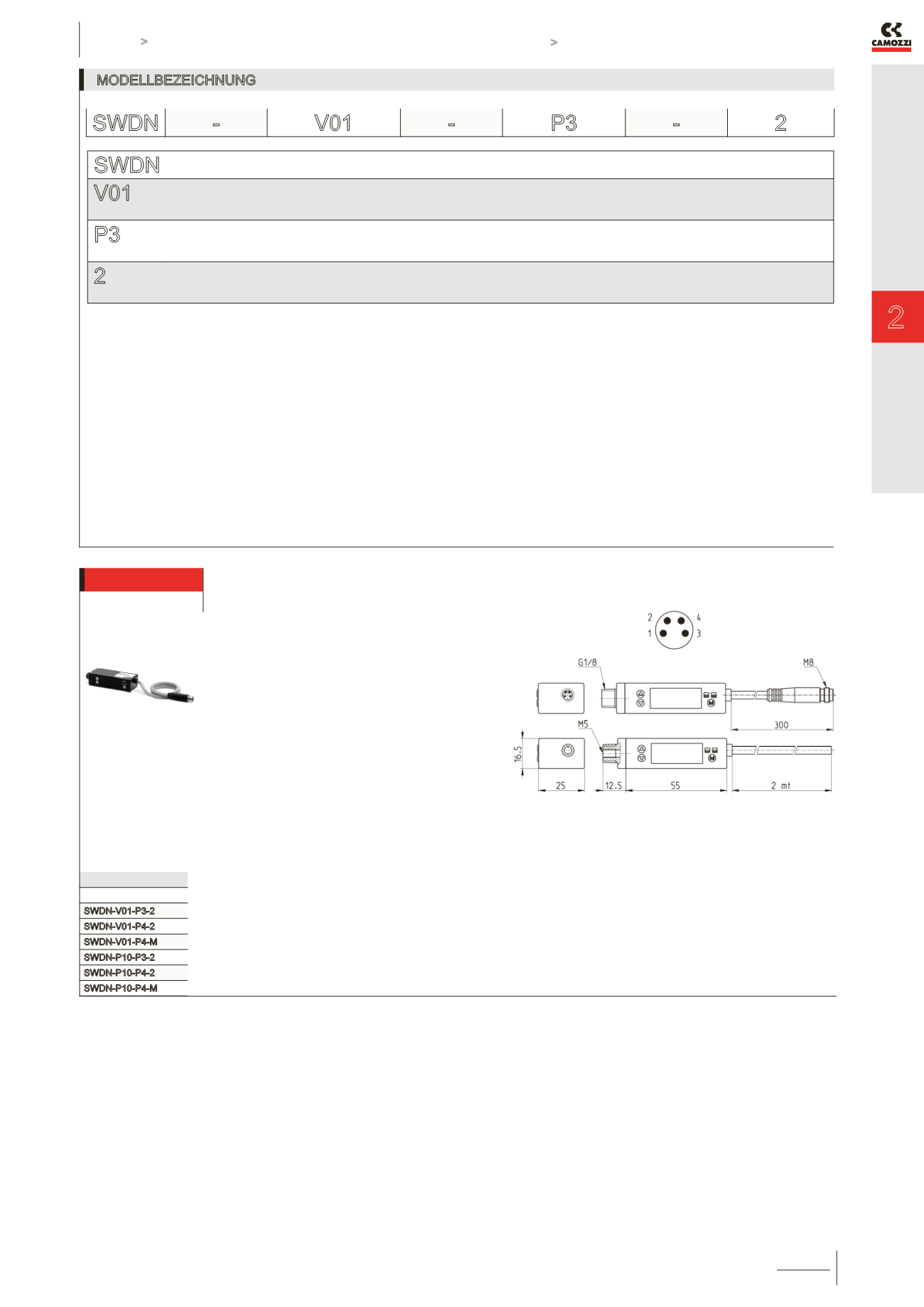

Kombinierter Vakuum-/Druckschalter Serie SWDN

KATALOG

2

/8.22.02

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

MODELLBEZEICHNUNG

SWDN

SERIE

V01

MESSBEREICH

V01 = -1 bis 1 bar

P10 = 0 bis 10 bar

P3

TYPEN DER ELEKTRISCHEN ANSCHLÜSSE

P3 = 2 Ausgänge PNP + 1 analoger Ausgang 1-5 V DC (Version nur mit 5-poligem Kabel)

P4 = 2 Ausgänge PNP

2

ELEKTRISCHER ANSCHLUSS

2 = Kabel 2 m

M = Stecker M8 4-polig

SWDN -

V01

-

P3

-

2

PRODUKTÜBERSICHT

Mod.

SWDN-V01-P3-2

SWDN-V01-P4-2

SWDN-V01-P4-M

SWDN-P10-P3-2

SWDN-P10-P4-2

SWDN-P10-P4-M

Vakuum-/Druckschalter Serie SWDN

1 = braun (+)

2 = weiß (OUT 2)

3 = blau (-)

4 = schwarz (OUT 1)

Ausgang analog = orange
