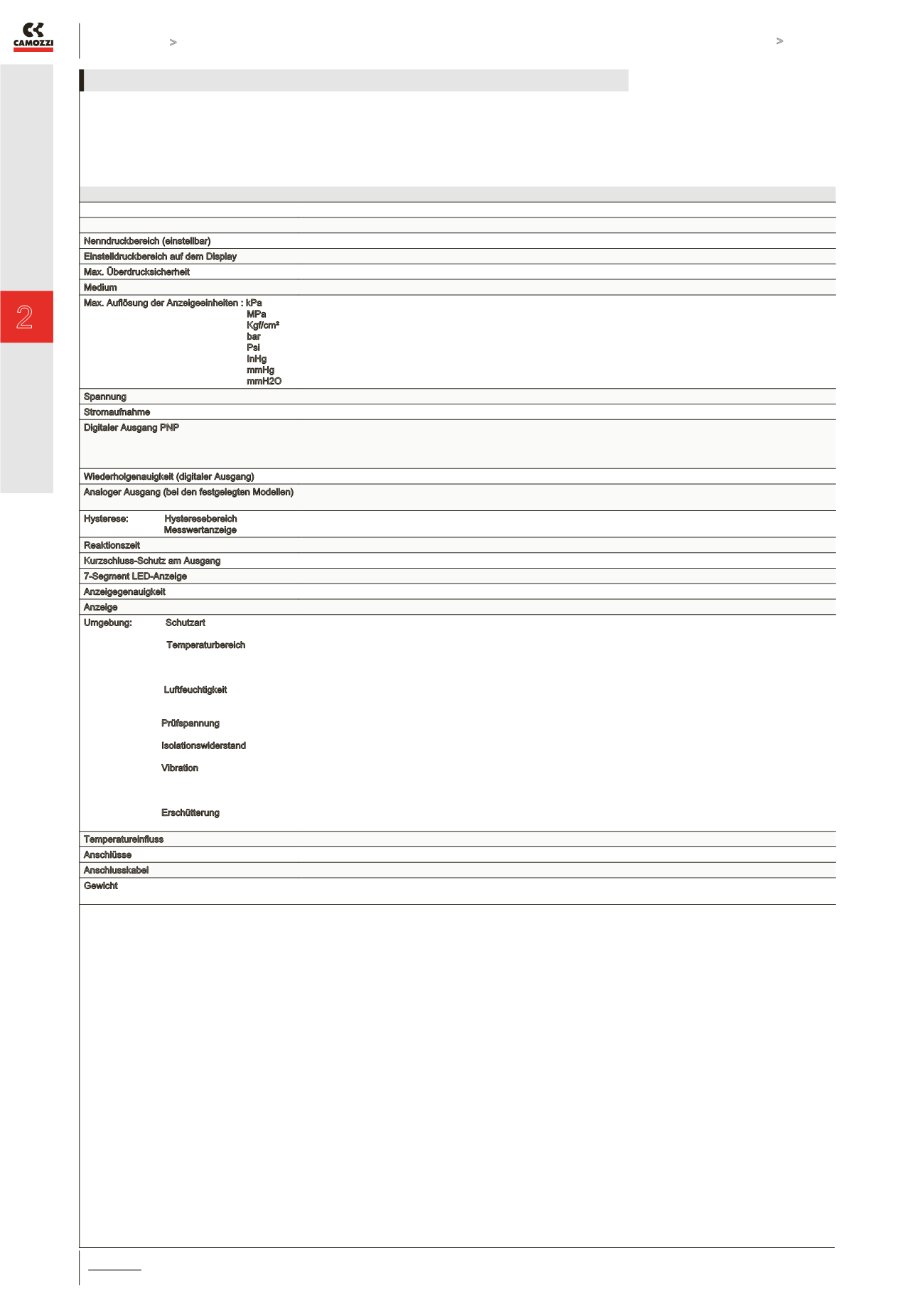

Kombinierter Vakuum-/Druckschalter Serie SWDN

ANSTEUERN >

KATALOG

>

Version 8.8

/8.22.03

2

ANSTEUERN

KENNGRÖSSEN

SWDN-V01-... SWDN-P10-...

Nenndruckbereich (einstellbar)

-1 ÷ 1 bar 0 ÷ 10 bar

Einstelldruckbereich auf dem Display

-1 ÷ 1 bar -1 ÷ 10 bar

Max. Überdrucksicherheit

3 bar 15 bar

Medium

Trockene, ölfreie Luft, nicht aggressive Gase

Max. Auflösung der Anzeigeeinheiten : kPa

MPa

Kgf/cm²

bar

Psi

InHg

mmHg

mmH2O

0,1 -

- 0,001

0,001 0,01

0,001 0,01

0,01 0,1

0,1 -

1 -

0,1 -

Spannung

12-24 VDC ± 10%, Welligkeit (P-P) 10% oder weniger

Stromaufnahme

≤ 55mA

Digitaler Ausgang PNP

2 digitale Ausgangssignale

Max. Schaltvermögen: 80mA

Max. Spannungsversorgung 24VDC

Restspannung ≤ 1V (max. Schaltvermögen 80mA)

Wiederholgenauigkeit (digitaler Ausgang)

≤ ± 0,2% F.S. ± 1 digit

Analoger Ausgang (bei den festgelegten Modellen)

1 - 5V ± 5% F.S. 1 - 5V ± 2,5% F.S.

(Linearität: ≤ ± 1% F.S.)

Hysterese: Hysteresebereich

Messwertanzeige

Einstellbar

3-stellig

Reaktionszeit

≤ 2,5ms (Dämpfung: 24ms, 192ms, 768ms)

Kurzschluss-Schutz am Ausgang

Vorhanden

7-Segment LED-Anzeige

3 ½-stellig (Abtastfrequenz 5x / sec)

Anzeigegenauigkeit

≤ ± 2% F.S. ± 1 digit (Umgebungstemperatur 25 ± 3°C)

Anzeige

LED grün (OUT1), LED rot(OUT2)

Umgebung: Schutzart

Temperaturbereich

Luftfeuchtigkeit

Prüfspannung

Isolationswiderstand

Vibration

Erschütterung

IP40

Betriebstemperatur: 0 ÷ 50°C

Aufbewahrung: -20 ÷ 60°C

(ohne Feuchtigkeit und Frost)

Betrieb/Aufbewahrung: 35 ÷ 85%

(ohne Feuchtigkeit)

1000 VAC für1 min (zwischen Kabel und Gehäuse)

50MΩ min. (bei 500VDC zwischen Kabel und Gehäuse)

Amplitude 1,5 mm

Frequenz 10Hz-55Hz-10Hz für 1 Minute

2 Stunden jeweils in die Richtung X, Y, Z

980 m/s² (100G)

3x jeweils in Richtung X, Y, Z

Temperatureinfluss

≤ ± 2% F.S. des gemessenen Drucks(25°C) im Bereich der Betriebstemperatur

Anschlüsse

G1/8 - M5

Anschlusskabel

Ölresistent (0,15 mm²)

Gewicht

Ca. 67 g für Modell mit 2m-Kabel

Ca. 35 g für Modell mit Stecker

TECHNISCHE KENNGRÖSSEN
