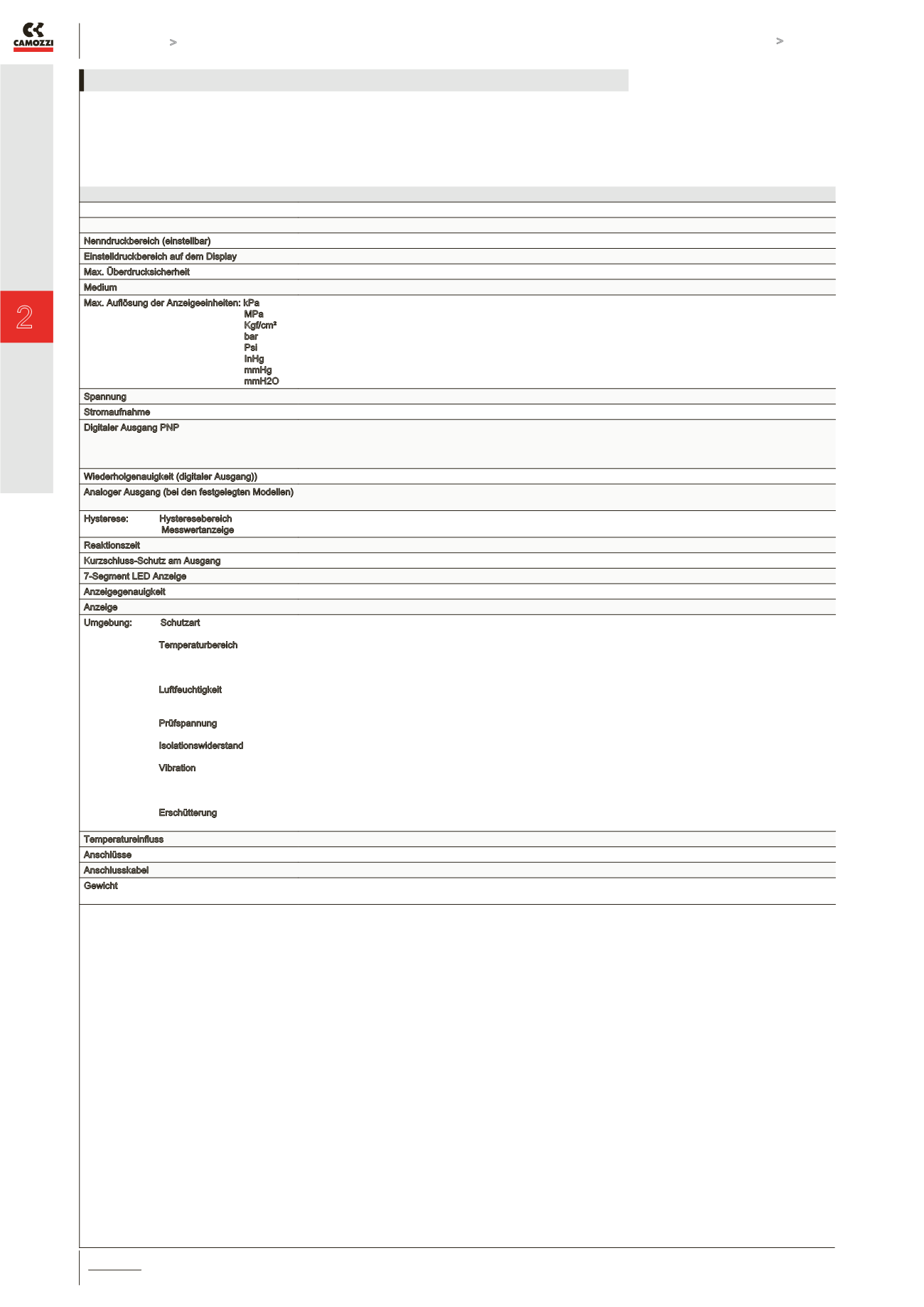

Elektronischer Vakuum-/Druckschalter Serie SWCN ANSTEUERN > KATALOG > Version 8.8
/8.27.03 2
ANSTEUERN
KENNGRÖSSEN
SWCN-V01-... SWCN-P10-...
Nenndruckbereich (einstellbar) -1 ÷ 1 bar 0 ÷ 10 bar
Einstelldruckbereich auf dem Display -1 ÷ 1 bar -1 ÷ 10 bar
Max. Überdrucksicherheit 3 bar 15 bar
Medium Trockene, ölfreie Luft, nicht aggressive Gase
Max. Auflösung der Anzeigeeinheiten: kPa
MPa
Kgf/cm²
bar
Psi
InHg
mmHg
mmH2O
0,1 -
- 0,001
0,001 0,01
0,001 0,01
0,01 0,1
0,1 -
1 -
0,1 -
Spannung 12-24 VDC ± 10%, Welligkeit(P-P) 10% oder weniger
Stromaufnahme ≤ 55mA
Digitaler Ausgang PNP 2 digitale Ausgangssignale
max. Schaltvermögen: 80mA
max. Spannungsversorgung 24VDC
Restspannung <-1V (max. Schaltvermögen 80mA)
Wiederholgenauigkeit (digitaler Ausgang)) ≤ ± 0,2% F.S. ± 1 digit
Analoger Ausgang (bei den festgelegten Modellen) 1 - 5V ± 5% F.S. 1 - 5V ± 2,5% F.S.
(Linearität: ≤ ± 1% F.S.)
Hysterese: Hysteresebereich
Messwertanzeige
Einstellbar
3-stellig
Reaktionszeit ≤ 2,5ms (Dämpfung: 24ms, 192ms und 768ms)
Kurzschluss-Schutz am Ausgang Vorhanden
7-Segment LED Anzeige 3 1/2-stellig (Abtastfrequenz 5x/sec.)
Anzeigegenauigkeit ≤ ± 2% F.S. ± 1 digit (Umgebungstemperatur: 25 ± 3°C)
Anzeige LED grün (OUT1), LED rot (OUT2)
Umgebung: Schutzart
Temperaturbereich
Luftfeuchtigkeit
Prüfspannung
Isolationswiderstand
Vibration
Erschütterung
IP65
Betriebstemperatur: 0 ÷ 50°C
Aufbewahrung: -20 ÷ 60°C
(ohne Feuchtigkeit und Frost)
Betrieb/Aufbewahrung: 35 ÷ 85%
(ohne Feuchtigkeit)
1000 VAC für 1 min (zwischen Kabel und Gehäuse)
50MΩ min. (bei 500 VDC zwischen Kabel und Gehäuse)
Amplitude 1,5 mm
Frequenz 10Hz-55Hz-10Hz für 1 Minute
2 Stunden jeweils in die Richtung X, Y, Z
980 m/s² (100G)
3x jeweils in Richtung X, Y, Z
Temperatureinfluss ≤ ± 2% F.S. des gemessenen Drucks(25°C) im Bereich der Betriebstemperatur
Anschlüsse G1/8 - M5
Anschlusskabel Ölresistent (0,15 mm²)
Gewicht Ca. 105 g für Modell mit 2m-Kabel
Ca. 71 g für Modell mit Stecker
TECHNISCHE KENNGRÖSSEN
