Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

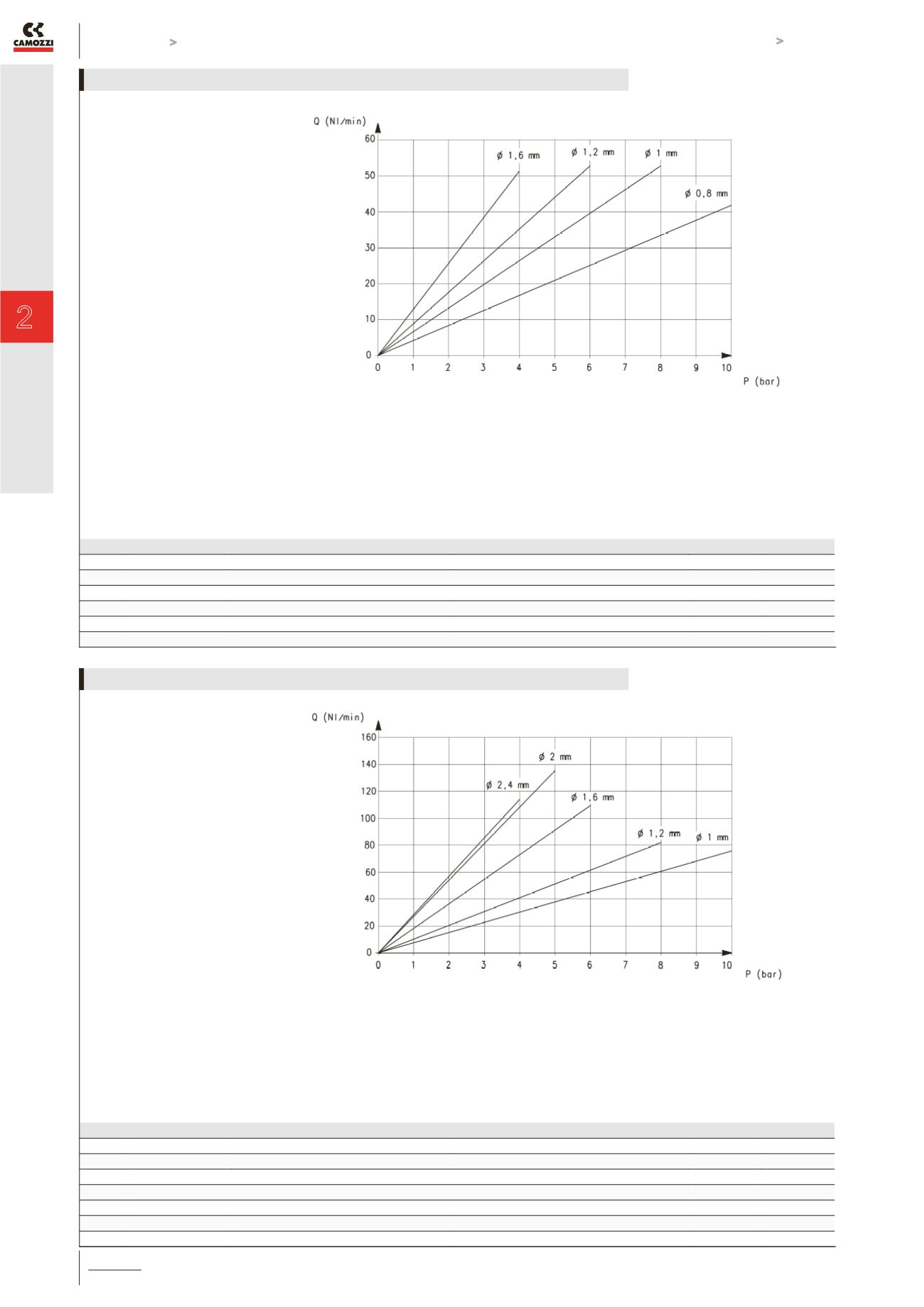

Proportionalventil direkt gesteuert Serie AP

ANSTEUERN >

KATALOG

>

Version 8.8

/15.01.06

2

ANSTEUERN

Maximaler Durchfluss zum

Eingangsdruck

Q = Durchfluss (Nl/min)

P = Eingangsdruck (bar)

Werte beziehen sich auf jeweils max. Durchflusswerte/Pin [Elektromechanische Schaltzeit 10ms]

ø

Pin [bar]

Öffnungszeiten [ms]

Schließzeiten [ms]

0% - 10% 0% - 90% 10% - 90%

100% - 90% 100% - 10% 90% - 10%

0.8 mm

10

12 43 31

11 39 28

1 mm

8

12 42 30

11 38 27

1.2 mm

6

10 41 31

11 41 30

1.6 mm

4

10 40 30

11 40 29

DURCHFLUSS UND SCHALTZEITEN - Baubreite 16 mm

Maximaler Durchfluss im Verhältnis

zum Eingangsdruck

Q = Durchfluss (Nl/min)

P = Eingangsdruck (bar)

Werte beziehen sich auf jeweils max. Durchflusswerte/Pin [Elektromechanische Schaltzeit 10ms]

ø

Pin [bar]

Öffnungszeiten [ms]

Schließzeiten [ms]

0% - 10% 0% - 90% 10% - 90%

100% - 90% 100% - 10% 90% - 10%

1 mm

10

10 36 26

10 36 26

1.2 mm

8

10 45 35

12 38 26

1.6 mm

6

12 45 33

12 40 28

2 mm

5

12 42 30

11 34 26

2.4 mm

4

11 45 34

12 44 32

DURCHFLUSS UND SCHALTZEITEN - Baubreite 22 mm
