Proportionalventil direkt gesteuert Serie AP
KATALOG
2
/15.01.09
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN

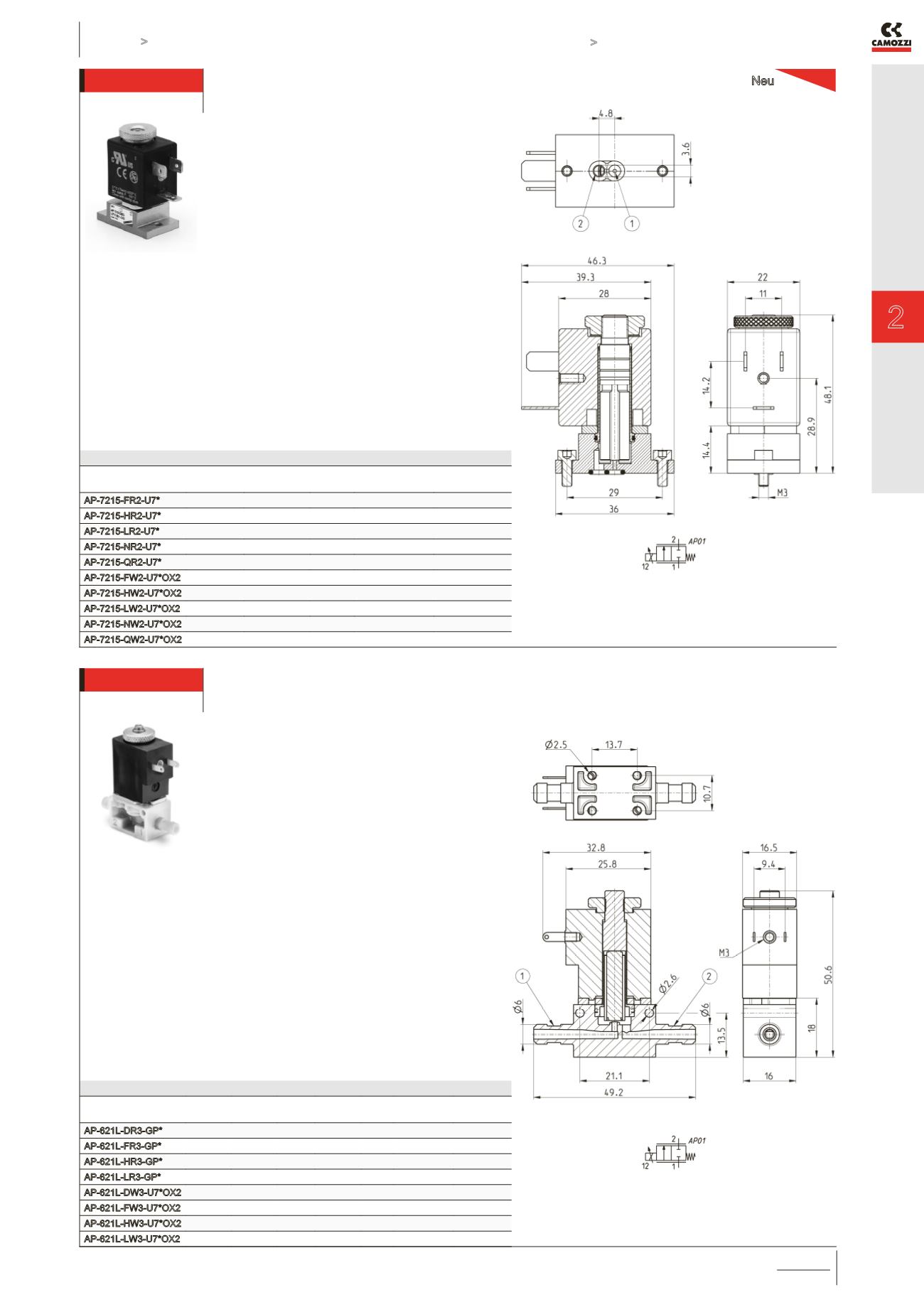

Proportionalventil direkt gesteuert Serie AP - Baubreite 22 mm
PRODUKTÜBERSICHT
Mod.
Funktion Nennweite Ø
(mm)
kv (l/min) Betriebsdruck max
(bar)
Durchfluss max
(Nl/min)
AP-7215-FR2-U7*
2/2 NC
1
0.5
10
75
AP-7215-HR2-U7*
2/2 NC
1.2
0.7
8
85
AP-7215-LR2-U7*
2/2 NC
1.6
1.2
6
110
AP-7215-NR2-U7*
2/2 NC
2
1.7
5
135
AP-7215-QR2-U7*
2/2 NC
2.4
1.7
4
113
AP-7215-FW2-U7*OX2 2/2 NC
1
0.5
10
75
AP-7215-HW2-U7*OX2 2/2 NC
1.2
0.7
8
85
AP-7215-LW2-U7*OX2 2/2 NC
1.6
1.2
6
110
AP-7215-NW2-U7*OX2 2/2 NC
2
1.7
5
135
AP-7215-QW2-U7*OX2 2/2 NC
2.4
1.7
4
113
Flansch Unterseite.
Bei Vakuumeinsatz muß der Anschluss 2 als
Eingang verwendet werden.
* gewünschte Spannung wählen
Neu
Proportionalventil direkt gesteuert Serie AP - Baubreite 16 mm
PRODUKTÜBERSICHT
Mod.
Anschluss
1
Anschluss
2
Funktion Nennweite
Ø (mm)
kv
(l/min)
Betriebsdruck
max (bar)
Durchfluss
max (Nl/min)
AP-621L-DR3-GP*
Ø6 **
Ø6 ** 2/2 NC 0.8
0.3
10
43
AP-621L-FR3-GP*
Ø6 **
Ø6 ** 2/2 NC 1
0.45
8
53
AP-621L-HR3-GP*
Ø6 **
Ø6 ** 2/2 NC 1.2 0.57
6
53
AP-621L-LR3-GP*
Ø6 **
Ø6 ** 2/2 NC 1.6 0.78
4
52
AP-621L-DW3-U7*OX2 Ø6 **
Ø6 ** 2/2 NC 0.8
0.3
10
43
AP-621L-FW3-U7*OX2 Ø6 **
Ø6 ** 2/2 NC 1
0.45
8
53
AP-621L-HW3-U7*OX2 Ø6 **
Ø6 ** 2/2 NC 1.2 0.57
6
53
AP-621L-LW3-U7*OX2 Ø6 **
Ø6 ** 2/2 NC 1.6 0.78
4
52
Körper in PVDF
Bei Vakuumeinsatz muß der Anschluss 2 als
Eingang verwendet werden.
* gewünschte Spannung wählen
** Anschluss Kunststoffrohr/
Schlauchschelle
