Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

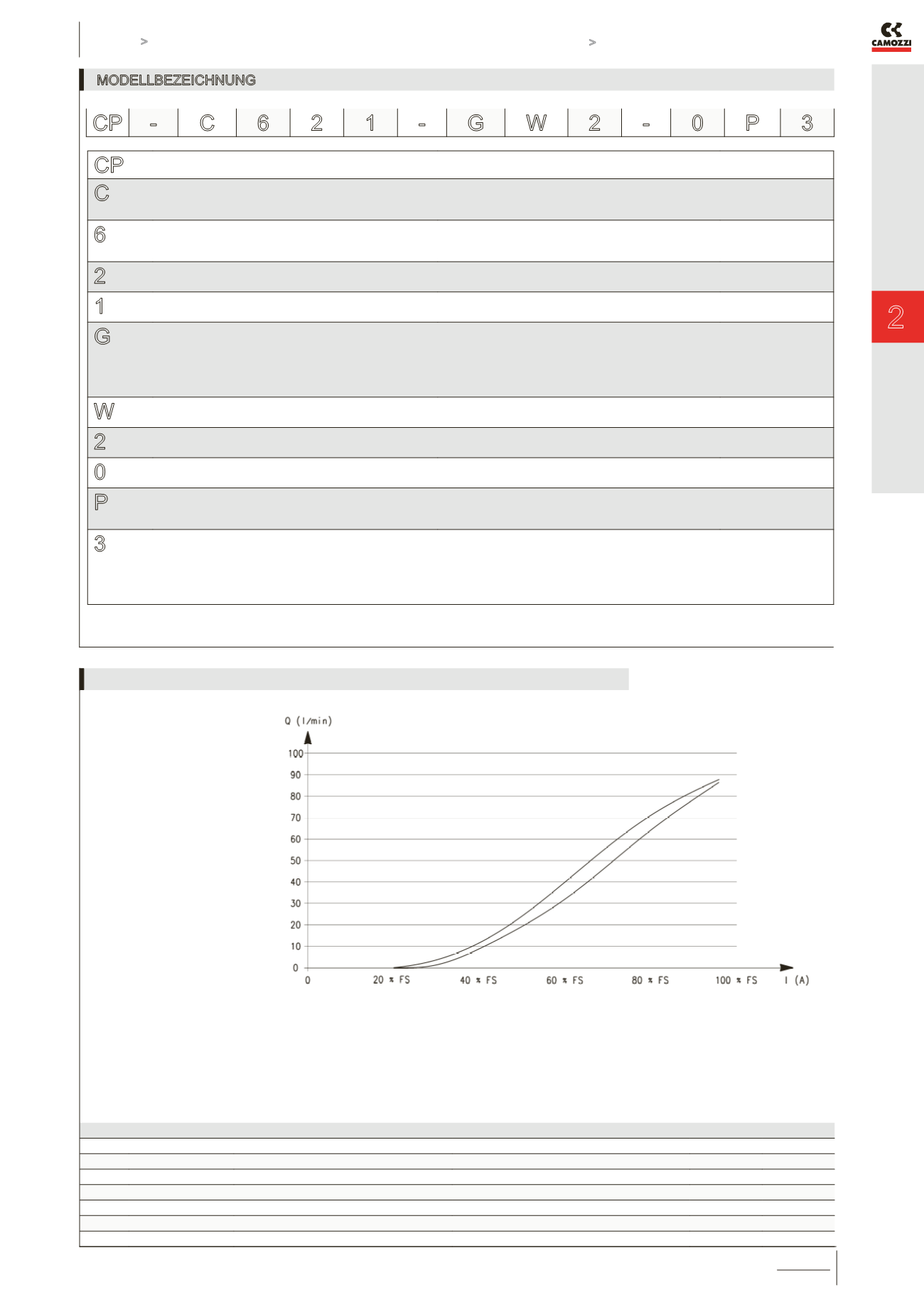

Proportionalventil direkt gesteuert Serie CP

KATALOG

2

/15.02.02

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

MODELLBEZEICHNUNG

CP

SERIE

C

BAUART

C = Patronenbauweise

S = Gehäuse

6

BAUBREITE

6 = 16 mm

7 = 20 mm

2

ANZAHL ANSCHLÜSSE

2 = 2/2-Wege

1

FUNKTION

1 = NC

G

NENNWEITEN

F = ø 1 mm (nur 16 mm)

G = ø 1.5 mm (nur 16 mm)

N = ø 2 mm (nur 16 mm)

M = ø 3 mm (nur 20 mm)

P = ø 3.5 mm (nur 20 mm)

W

WERKSTOFF DICHTUNG

W = FKM

2

WERKSTOFF KÖRPER

2 = Messing

0

WERKSTOFF SPULE

0 = Edelstahl-Patrone

P

SPULENDURCHMESSER

P = ø 16 mm

7 = ø 20 mm

3

SPANNUNG

1 = 6 V DC 3.2 W (nur 16 mm)

3 = 24 V DC 3.2 W (nur 16 mm)

5 = 11 V DC 3.2 W (nur 16 mm)

7 = 6 V 4.8 W (nur ø 3.5 mm, 20 mm)

9 = 24 V 4.8 W (nur ø 3.5 mm, 20 mm)

2 = 12 V DC 4.3 W (nur 20 mm)

4 = 24 V DC 4.3 W (nur 20 mm)

6 = 6 V DC 4.3 W (nur 20 mm)

8 = 12 V 4.8 W (nur ø 3.5mm, 20 mm)

CP -

C 6 2 1 -

G W 2 -

0 P 3

LEGENDE:

Q = Durchfluss (l/min)

I = Stromstärke (A)

FS = Sollwert

Werte beziehen sich auf jeweils max. Durchflusswerte/Pin [Elektromechanische Schaltzeit 10ms]

ø

Pin [bar]

Öffnungszeiten [ms]

Schließzeiten [ms]

0% - 10% 0% - 90% 10% - 90%

100% - 90% 100% - 10% 90% - 10%

1 mm

8

12 42 30

9 33 24

1.5 mm

5

12 39 27

9 33 24

2 mm

3

11 39 28

9 33 26

3 mm

2.8

13 29 16

14 28.5 14.5

3. 5 mm

2

15 31 16

12.5 27.5 15

HYSTERESE UND SCHALTZEITEN
