855 / 1278
Modell- und Maßänderungen vorbehalten.
Unsere AGBs finden Sie auf
www.camozzi.de.
2
PWM-Signalerzeuger Serie 130
ANSTEUERN >
KATALOG
>
Version 8.8
/15.03.02
2
ANSTEUERN

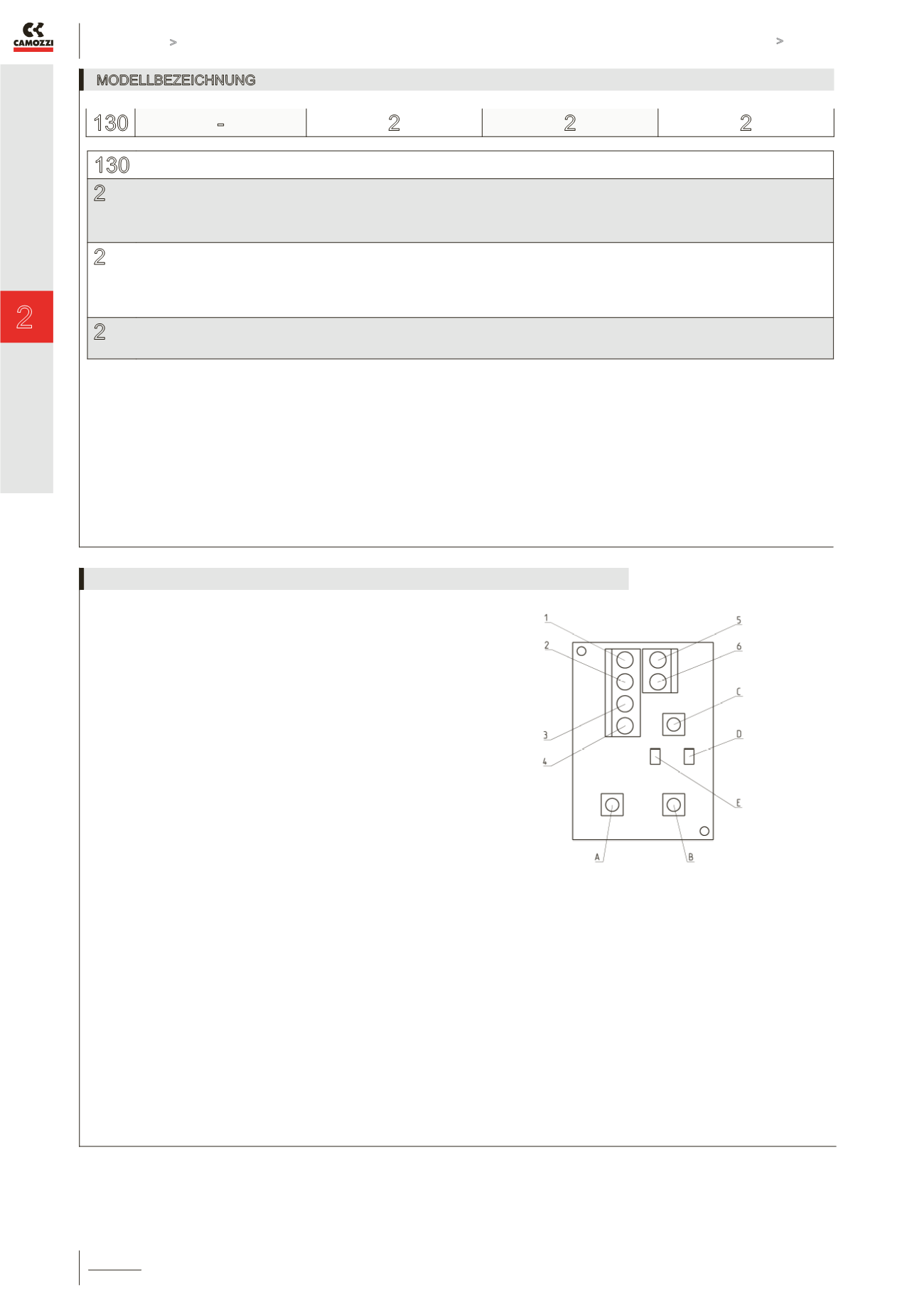

MODELLBEZEICHNUNG
130
SERIE
2
SPANNUNGEN:
2 = 24 V DC (max. 24 W)
3 = 12 V DC (max. 12 W)
4 = 6 V DC (max. 6 W)
5 = 11 V DC (max. 11 W)
2
STROMSTÄRKE:
1 = 3 W
2 = 6.5 W
3 = 3.2 W
4 = 4.3 W
5 = 10 W
2
PWM-FREQUENZ:
2 = 500 Hz
3 = 1 KHz
Andere Werte von Spannung, Stromstärke und PWM-Frequenz auf Anfrage.
130
-
2
2
2
LEGENDE GRAFIK
1 = 6 ÷ 24 V DC (Versorgung)
2 = 0 V (Erde) gemeinsam mit Referenz-Signal
3 = Analogsignal 0 ÷ 10V DC
4 = Analogsignal 4 ÷ 20 mA
A = Regulierung min. Stromstärke (OFFSET)
B = Regulierung max. Stromstärke (SPAN)
C = Regulierung ansteigend/abfallend PWM-Ausgang
D = LED rot
E = LED gelb
Hinweis 1: Erde von Referenzsignal und Versorgung
gemeinsam anschließen.
Hinweis 2: Für den Anschluss des Ventils Stecker ohne
Schutzbeschaltung verwenden (Dioden, Varistoren, etc. - da
dadurch die Regelung beeinträchtigt wird.
ELEKTRISCHE ANSCHLÜSSE UND EINSTELLUNGEN
