Micro-Proportionalregler Serie K8P
KATALOG
2
/15.37.03
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN
Pr = Ausgangsdruck (bar)*
Q = Durchfluss (Nl/min)*
* = Eingangsdruck 4 bar
Pr = Ausgangsdruck (bar)*
Q =Durchfluss (Nl/min)*
* = Eingangsdruck 10 bar

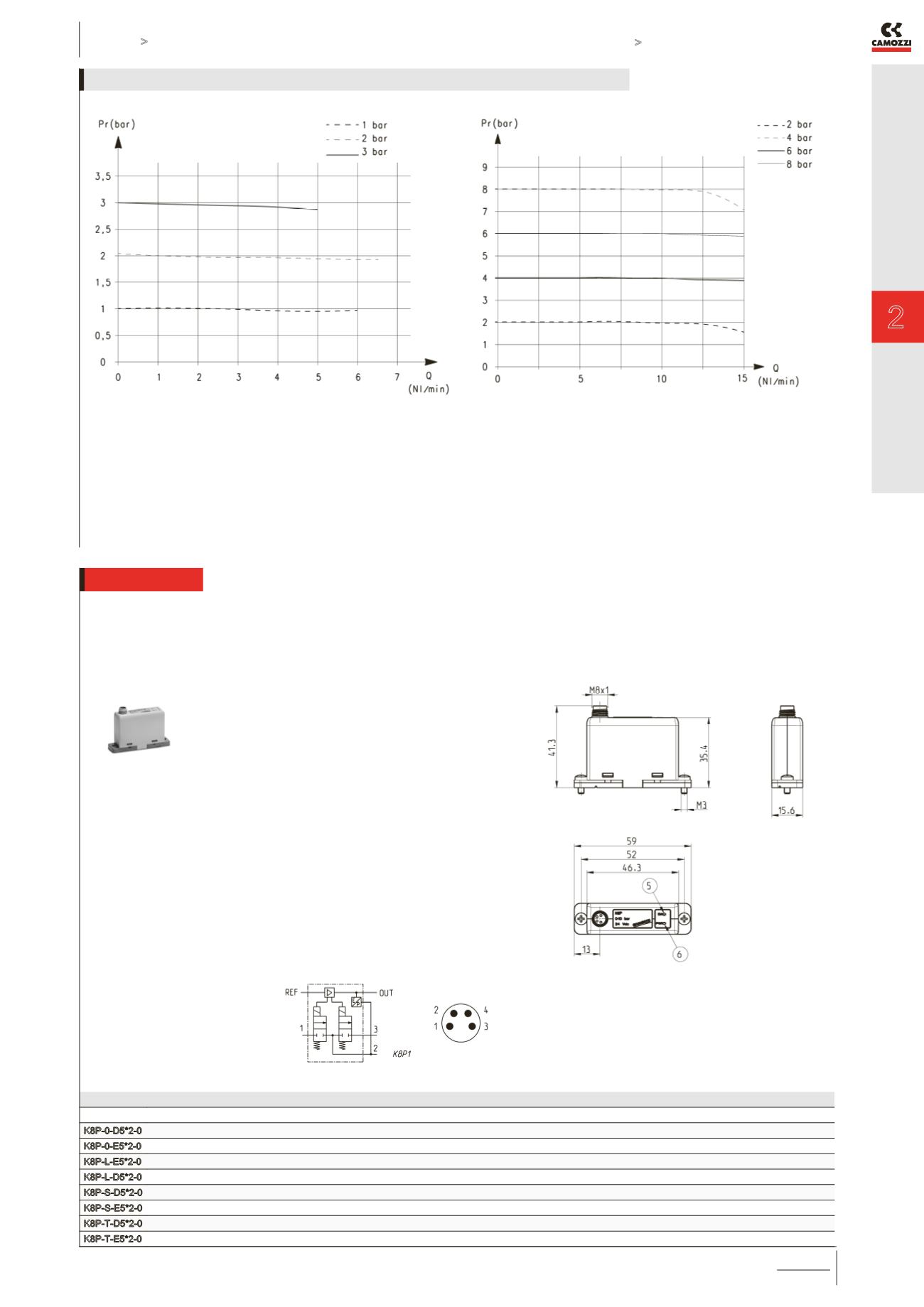

DURCHFLUSSDIAGRAMME
STECKER M8, 4-POLIG
Pin 1: +24 V DC (Luftzufuhr)
Pin 2: Analoges Eingangssignal 0-10 V DC
oder 4-20 mA
Pin 3: 0 V (Erdung) gemeinsam für Eingangssignal
Pin 4: Analoges Ausgangssignal (entspr. Regeldruck)
5 LED rot
6 LED grün
Micro-Proportionalregler Serie K8P
Mod.
K8P-0-D5*2-0
Bestellschlüssel: *2 = 0-10 V DC *3 = 4-20 mA
K8P-0-E5*2-0
Bestellschlüssel: *2 = 0-10 V DC *3 = 4-20 mA
K8P-L-E5*2-0
Bestellschlüssel: *2 = 0-10 V DC *3 = 4-20 mA
K8P-L-D5*2-0
Bestellschlüssel: *2 = 0-10 V DC *3 = 4-20 mA
K8P-S-D5*2-0
Bestellschlüssel: *2 = 0-10 V DC *3 = 4-20 mA
K8P-S-E5*2-0
Bestellschlüssel: *2 = 0-10 V DC *3 = 4-20 mA
K8P-T-D5*2-0
Bestellschlüssel: *2 = 0-10 V DC *3 = 4-20 mA
K8P-T-E5*2-0
Bestellschlüssel: *2 = 0-10 V DC *3 = 4-20 mA
