Elektronischer Proportionalregler Serie MX-PRO
KATALOG
2
/15.45.02
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN

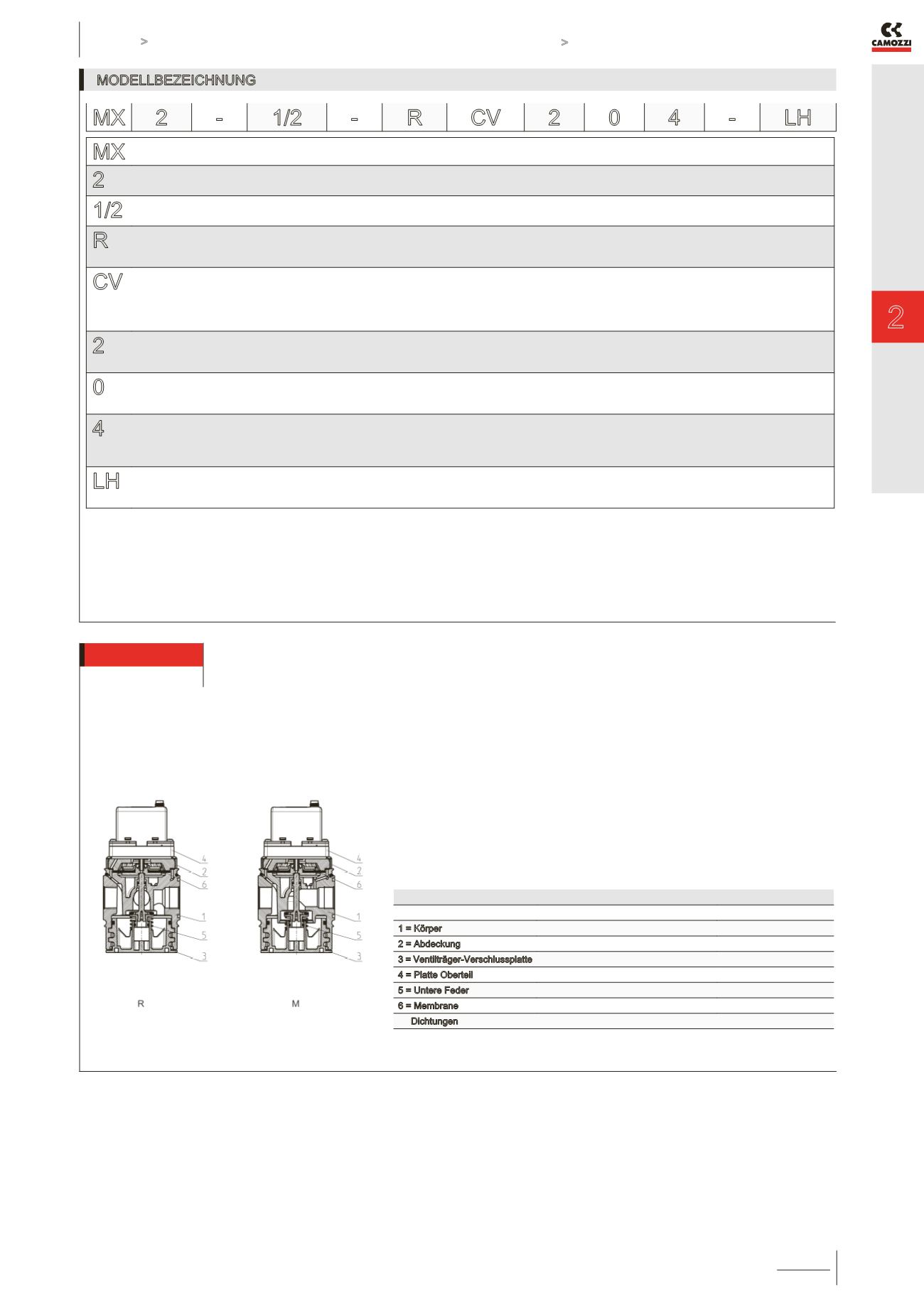

MODELLBEZEICHNUNG
MX
SERIE
2
GRÖSSE:
2 = G1/2”
1/2
ANSCHLUSS:
1/2” = G1/2”
R
REGLERART:
R = Druckregler
M = Batterieregler (nur G1/2”)
CV
EINGANGSSIGNAL:
CV= 0-10 V DC
CA= 4-20 mA
EV= 0-10V DC mit externer P-Versorgung der Vorsteuerung
EA= 4-20 mA mit externer P-Versorgung der Vorsteuerung
2
BETRIEBSDRUCK(1 bar = 14,5 psi)
1 = 0.15 ÷ 3 bar
2 = 0.5 ÷ 10 bar (Standard)
0
BAUART:
0 = Sekundärentlüftung (Standard)
1 = ohne Sekundärentlüftung
4
MANOMETER:
0 = ohne Manometer (mit Gewindeblock)
2 = mit eingebautem Manometer 0-6 und Betriebsdruck 0.15 ÷ 3 bar
4 = mit eingebautem Manometer 0-12 und Betriebsdruck 0.5 ÷ 10 bar (Standard)
LH
DURCHFLUSSRICHTUNG:
= von links nach rechts(Standard)
LH = von rechts nach links
Weitere Details zur Leitungs-, Wandmontage direkt oder mit Abstandshalter siehe Wartungseinheiten Serie MX(Seite 3/1.50.01). Zubehör siehe ab 3/5.05.01.
MX 2 -
1/2 -
R CV 2 0 4 -
LH
WERKSTOFFE
TEILE
WERKSTOFFE
1 = Körper
Aluminium
2 = Abdeckung
Polyacetal
3 = Ventilträger-Verschlussplatte
Polyacetal
4 = Platte Oberteil
Aluminium
5 = Untere Feder
Stahl verzinkt
6 = Membrane
NBR
Dichtungen
NBR
Proportionalregler Serie MX-PRO - Werkstoffe
R = Druckregler
M = Batterieregler
