Micro-Proportionalregler Serie K8P
ANSTEUERN >
KATALOG
>
Version 8.8
/15.37.02
2
ANSTEUERN
MODELLBEZEICHNUNG
K8P
SERIE
0
VENTILKÖRPER:
0 = Direktmontage
S = Grundplatte
L = Grundplatte kompakt
T = Grundplatte kompakt mit externem Sensor
D
BETRIEBSDRUCK:
D = 0 -10 bar
E = 0 - 3 bar
5
VENTILFUNKTION:
5 = 2 Wege NC
2
EINGANGSSIGNAL ANALOG:
2 = 0-10 V DC
3 = 4-20 mA
2
AUSGANGSSIGNAL ANALOG:
2 = 0-10 V
0
KABELLÄNGE:
0 = ohne Kabel
2F = 2m-Kabel; gerader Anschluss
2R = 2m-Kabel; 90° Anschluss
5F = 5m-Kabel; gerader Anschluss
5R = 5m-Kabel; 90° Anschluss
Einsatz-Beispiele
Der elektronische Micro-Proportionalregler K8P kann einerseits für die Öffnungs-Regelung von Ventilen mit hohem Volumenstrom eingesetzt werden, andererseits in
der Bauform mit Grundplatte zur Druckerfassung und damit zur proportionalen Vorsteuerung großvolumiger Druckregler verwendet werden.
Er ermöglicht die proportionale Regelung von Hebevorrichtungen sowie die Druckkonstanthaltung von inerten Gasen in Zylinderkammern oder in Quetschventilen.
Weitere Einsatzfälle sind die Druck-Konstanthaltung zur Fadenspannung in Spülmaschinen, Druckvariationen im Schleifprozess von Holzbearbeitungsmaschinen
sowie feinfühlige Regelung des Öffnungsvorgangs von Membranventilen.
K8P -
0
-
D 5
2
2
-
0

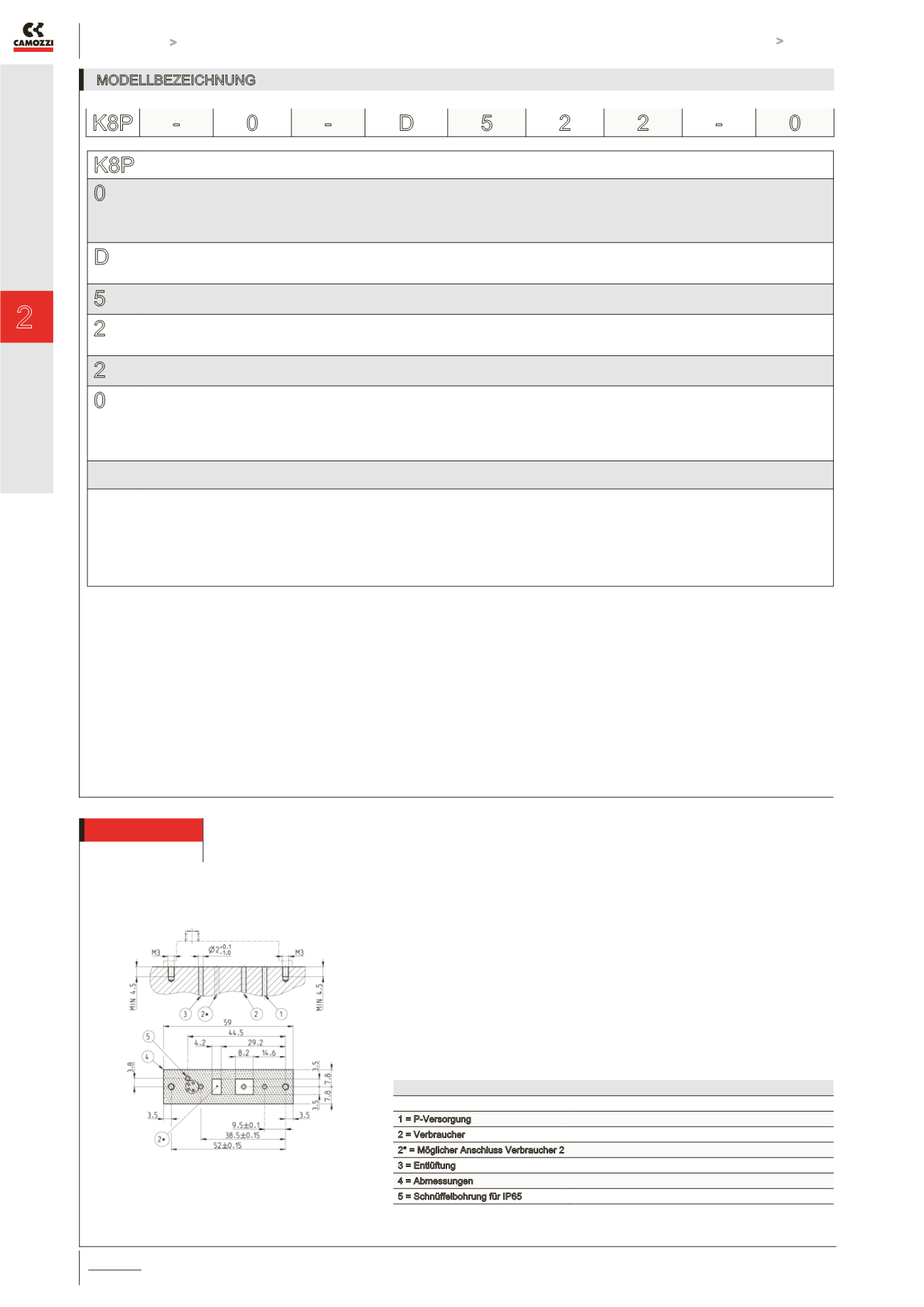

LEGENDE ABBILDUNG
Beschreibung
1 = P-Versorgung
Pneumatischer Anschluss
2 = Verbraucher
Pneumatischer Anschluss
2* = Möglicher Anschluss Verbraucher 2
Position unbedingt einhalten
3 = Entlüftung
Pneumatischer Anschluss
4 = Abmessungen
5 = Schnüffelbohrung für IP65
Alternativ bei Verwendung ohne O-Ring
Flanschbild für Direktmontage
