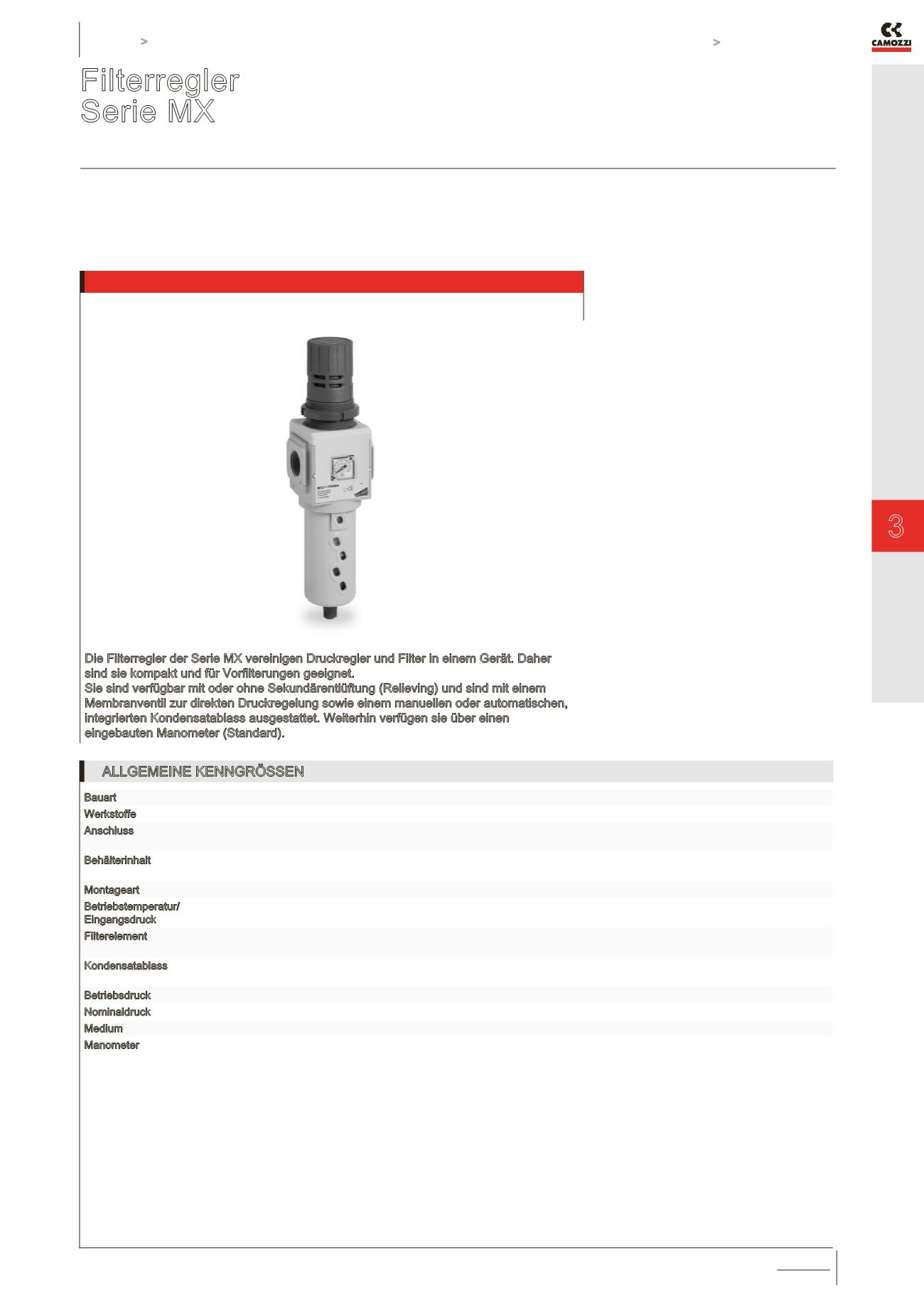

Filterregler Serie MX
KATALOG
3
/1.30.01
3
>
Version 8.8
AUFBEREITEN >
AUFBEREITEN
Filterregler
Serie MX
Anschlüsse MX2: G3/8, G1/2, G3/4 - MX3: G3/4, G1
Modularbauweise
Kunststoffbehälter und Bajonettverschluss
Die Filterregler der Serie MX vereinigen Druckregler und Filter in einem Gerät. Daher
sind sie kompakt und für Vorfilterungen geeignet.
Sie sind verfügbar mit oder ohne Sekundärentlüftung (Relieving) und sind mit einem
Membranventil zur direkten Druckregelung sowie einem manuellen oder automatischen,
integrierten Kondensatablass ausgestattet. Weiterhin verfügen sie über einen
eingebauten Manometer (Standard).
Die Serie MX bietet Lösungen, die
Einsparungen bezüglich Installationszeit,
Platzbedarf sowie Kosten bedeuten.
Der Konfigurator auf
http://catalogue.camozzi.com (Konfiguratoren) erlaubt
es dem Kunden, die beste Lösung zu
finden, indem er entweder die einzelnen
Bauteile auswählt oder Wartungseinheiten
konfiguriert.
»
»
Filterelemente 25
µm oder 5 µm
»
»
Mit integriertem Manometer
oder Manometer-Anschluss
»
»
Handrad mit Verriegelung
»
»
Behälterverriegelung
ALLGEMEINE KENNGRÖSSEN
Bauart
Modular, kompakt, Filterelement in HDPE
Werkstoffe
Siehe Werkstofftabelle (Seite 3/1.30.02)
Anschluss
MX2: G3/8 - G1/2 - G3/4
MX3: G3/4 - G1
Behälterinhalt
MX2: 55 cm³
MX3: 85 cm³
Montageart
Vertikal, Reihen-, Wand- oder Schalttafelmontage
Betriebstemperatur/
Eingangsdruck
-5°C ÷ +50°C bei max. 16 bar (mit Taupunkt der Flüssigkeit um 2°C unterhalb des Wertes der minimalen Arbeitstemperatur)
über +50°C ÷ +60°C bei max. 10 bar (mit Taupunkt der Flüssigkeit um 2°C unterhalb des Wertes der minimalen Arbeitstemperatur)
Filterelement
25 μm (Standard)
5 μm
Kondensatablass MX2: halbautomatisch-manuell (Standard), automatisch, über Druckdifferenz, Anschluss G1/8 ohne Ablass
MX3: halbautomatisch-manuell (Standard), automatisch, Anschluss G1/8 ohne Ablass
Betriebsdruck
0 ÷ 16 bar (Kondensatablass automatisch 1,5 ÷ 12)bar
Nominaldruck
Siehe Durchflussdiagramme (Seite 3/1.30.03)
Medium
Druckluft
Manometer
Version mit eingebautem Manometer (Standard)
Version mit Manometeranschluss G1/4 (nur MX3)
Version mit Manometeranschluss G1/8 (nur MX2)
