Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

3

Soft-Startventil Serie MX

AUFBEREITEN >

KATALOG

>

Version 8.8

/1.40.03

3

AUFBEREITEN

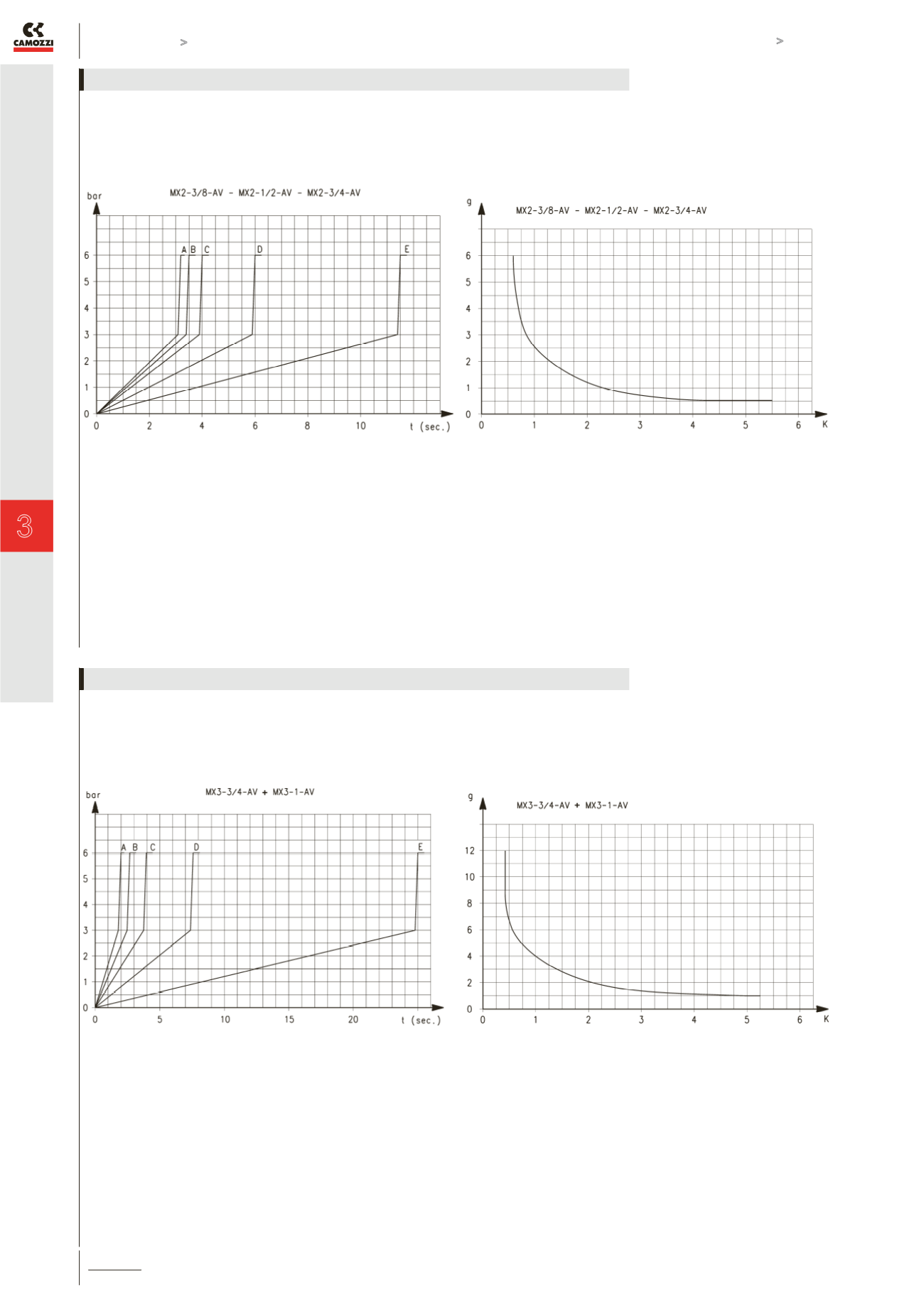

Belüftungszeit in Abhängigkeit von Spindelumdrehung der

Einstellschraube, Luftvol. 5 l. A=5 Umdrehungen; B=4 Umdr.;

C=3 Umdr.; D=2 Umdr.; E=1 Umdrehung. Konstante K:

Umdrehungsanzahl an der Einstellschraube, um die gewünschte

Belüftungszeit bei einem Eingangsdruck von 6 bar zu erhalten.

Bei Abweichungen vom Eingangsd.: Belüftungszeit ± 20%.

K=t/V mit: V=Luftvolumen im nachgeschalteten System (l);

t=gewünschte Belüftungszeit (Sekunden).

BEISPIEL

V = 5 Liter

t = 16 Sekunden

K = 16/5 = 3.2

Wenn man den gewünschten Wert K im Schaubild zugrunde legt,

ergeben sich daraus 0,8 Umdrehungen an der Regelschraube.

DURCHFLUSSDIAGRAMME MX2

Belüftungszeit in Abhängigkeit von Spindelumdrehung der

Einstellschraube, Luftvol. 5 l. A=5 Umdrehungen; B=4 Umdr.;

C=3 Umdr.; D=2 Umdr.; E=1 Umdrehung. Konstante K:

Umdrehungsanzahl an der Einstellschraube, um die gewünschte

Belüftungszeit bei einem Eingangsdruck von 6 bar zu erhalten.

Bei Abweichungen vom Eingangsd.: Belüftungszeit ± 20%.

K=t/V mit: V=Luftvolumen im nachgeschalteten System (l);

t=gewünschte Belüftungszeit (Sekunden).

BEISPIEL

V = 5 Liter

t = 16 Sekunden

K = 16/5 = 3.2

Wenn man den gewünschten Wert K im Schaubild zugrunde legt,

ergeben sich daraus 1,8 Umdrehungen an der Regelschraube.

DURCHFLUSSDIAGRAMME MX3
