Zubehör Serie MX
AUFBEREITEN >
KATALOG
>
Version 8.8
/1.49.02
3
AUFBEREITEN
Siehe Positionsschema
Seite 3/1.50.04.
Kit Mod. MX2-X / Leitungsmontage:
1 Befestigungsbügel, 1 O-Ring 3125 *,
2 Sechskantmuttern M5, 2 Schrauben M5x69.
Kit Mod. MX2-Z / direkte Wandmontage:
1 Befestigungsbügel, 1 O-Ring 3125 *,
1 Sechskantmutter M5, 1 Schraube M5x69,
1 Schraube M5x85 für Wandmontage.
* auch separat zu bestellen (Mod. 160-39-11/19)
Kit Mod. MX3-X / Leitungsmontage:
1 Befestigungsbügel, 1 O-Ring 38x2,8 **,
2 Vierkantmuttern M6, 2 Schrauben M6x75.
Kit Mod. MX3-Z / direkte Wandmontage:
1 Befestigungsbügel,1 O-Ring 38x2,8 **,
1 Vierkantmutter M6, 1 Schraube M6x75,
1 Schraube M6x90 zur Wandmontage.
** auch separat zu bestellen (OR 38x2,8 NBR)
Werkstoffe: Befestigungsbügel Thermoplast, O-Ring NBR, Muttern +
Schrauben Stahl verzinkt.

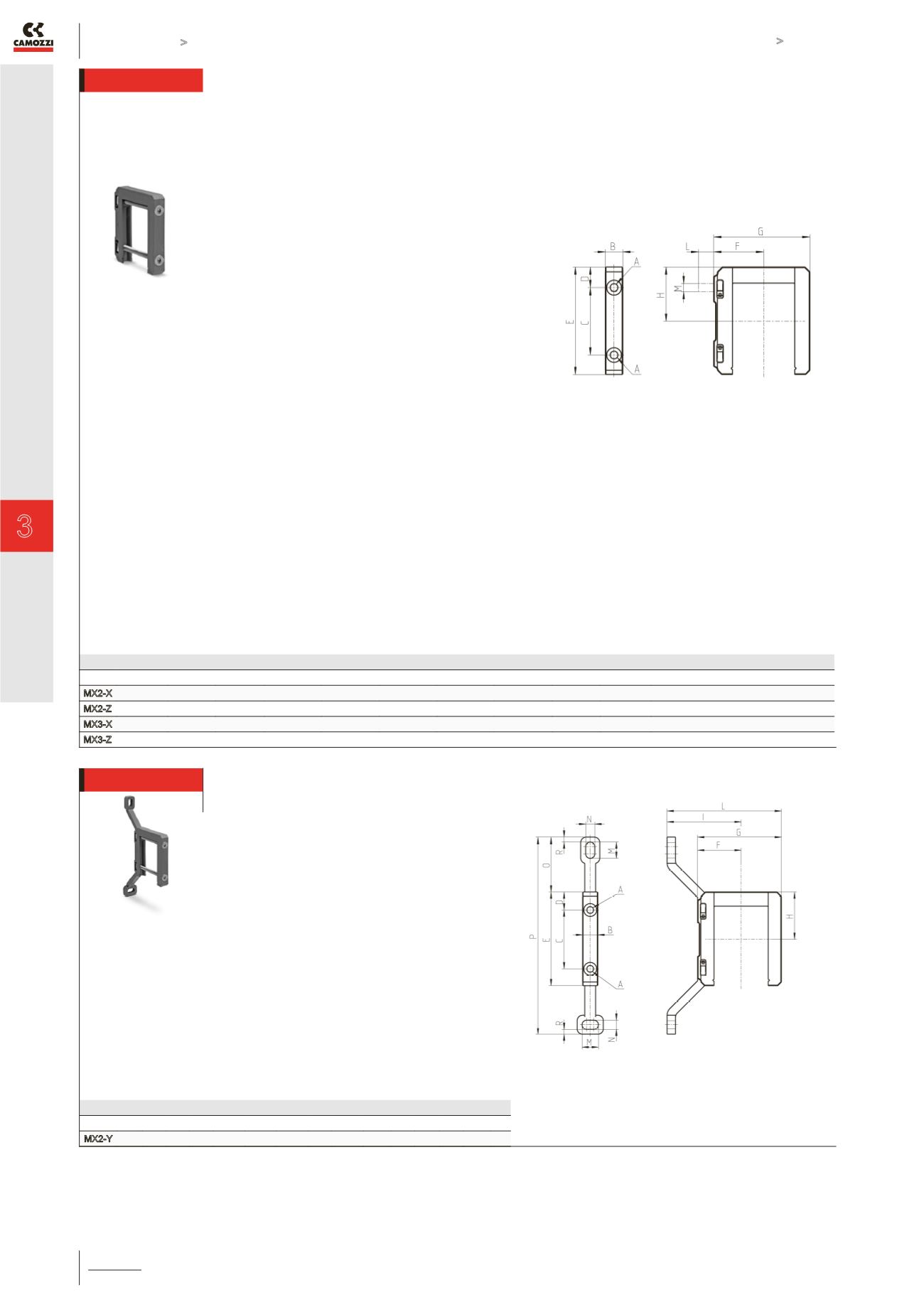

Kit Befestigungsbügel Mod. MX2-.. und MX3..
PRODUKTÜBERSICHT
Mod.
A
B
C
D
E
F
G
H
L
M
Notizen
MX2-X 5.2
12
46
14
73.5
37.5
70.5
37
-
-
MX2-Z 5.2
12
46
14
73.5
37.5
70.5
37
14
M5
Kit mit Schraube für Wandmontage
MX3-X 6.2
14
54
16.5
86
40
77
43.5
-
-
MX3-Z 6.2
14
54
16.5
86
40
77
43.5
13
M6
Kit mit Schraube für Wandmontage
Kit Befestigungsbügel mit Winkel Serie MX2 Mod. MX2-..
Kit Mod. MX2-Y / Wandmontage mit Abstandshalter:
1 Befestigungsbügel, 1 O-Ring 3125**,
2 Sechskantmuttern M5, 2 Schrauben M5x69.
** auch separat zu bestellen (Mod. 160-39-11/19)
Werkstoffe: Befestigungsbügel Thermoplast, O-Ring
NBR, Schrauben + Muttern Stahl verzinkt.
PRODUKTÜBERSICHT
Mod.
A B C D E F G H I
L M N O P R
MX2-Y 5,2 12 46 14 73,5 32,5 70,5 37 70,5 103 12 6,5 42 152 4
Siehe Positionsschema
Seite 3/1.50.04.
