Positionierzylinder Serie 6PF

ANTREIBEN >

KATALOG

>

Version 8.8

/1.27.10

1

ANTREIBEN

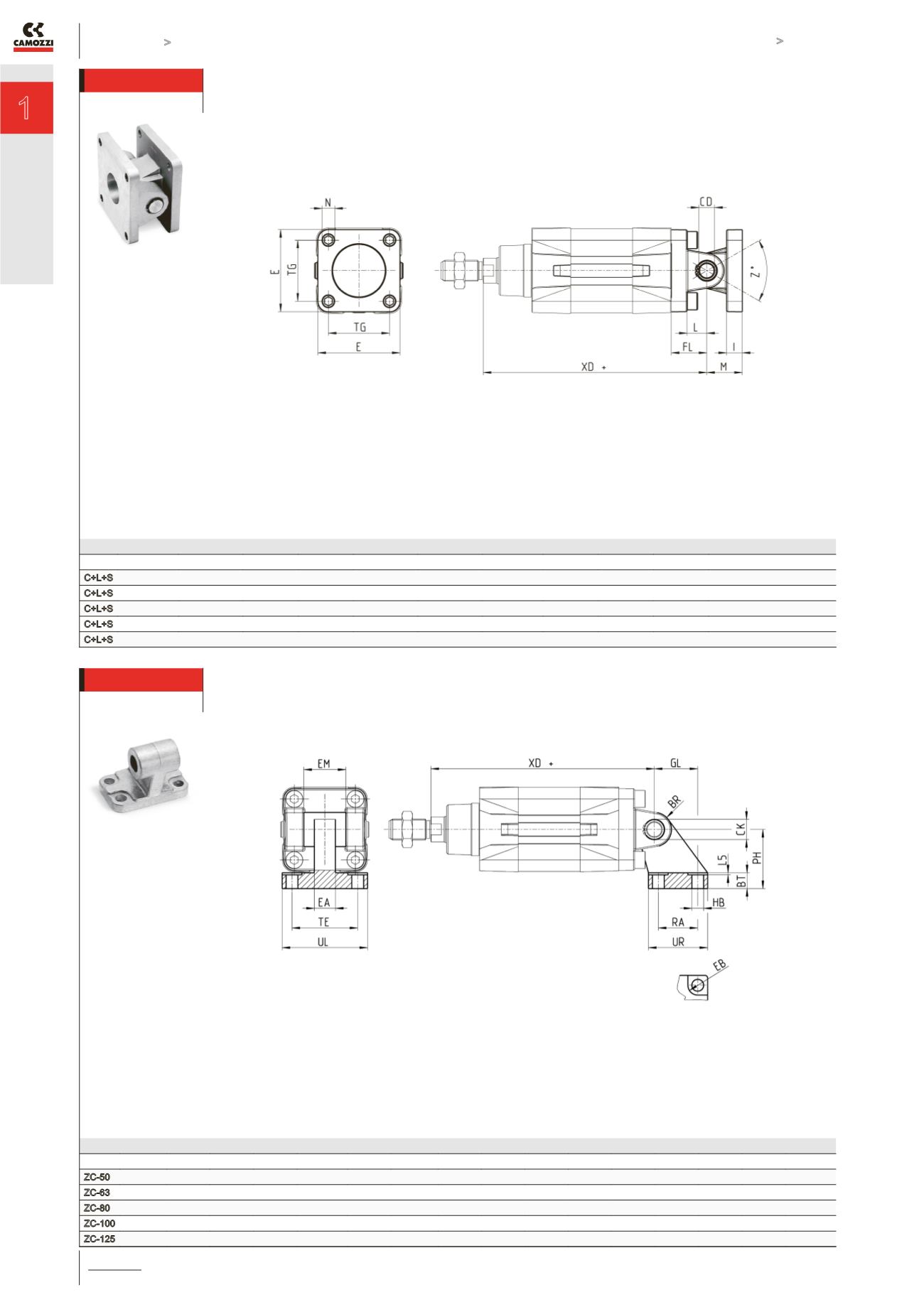

Montagebeispiel Kombination Mod. C, L, S

Werkstoff: Aluminium; Bestellbeispiel (Ø50): 1 Schwenkgabel (C-41-50), 1 Schwenklager (L-41-50),

1 Lagerbolzen (S-50) (müssen jeweils einzeln bestellt werden)

PRODUKTÜBERSICHT

Mod.

Ø

Ø

CD

L

FL

XD+

TG

E

I

M

Ø

N

Anzugsdrehmoment

C+L+S 50

12

15

27

170

46,5

63

13

27

9

13 Nm

C+L+S 63

16

20

32

190

56,5

73

15

32

9

13 Nm

C+L+S 80

16

24

36

210

72

95

15

36

11

19 Nm

C+L+S 100

20

29

41

230

89

115

18

41

11

22 Nm

C+L+S 125

25

30

50

275

110

135

25

50

13

26 Nm

+ Hub

Lagerbock 90° mit starrem Lager Mod. ZC

CETOP RP 107P

Werkstoff: Aluminium

PRODUKTÜBERSICHT

Mod.

Ø EB CK HB

XD+

TE

UL

EA GL

L5

RA EM UR PH BT

BR

ZC-50

50

15

12

9

170

50

65

16

33

1,6

30

32

45

45

12

13

ZC-63

63

15

16

9

190

52

67

16

37

1,6

35

40

50

50

14

15

ZC-80

80

18

16

11

210

66

86

20

47

2,5

40

50

60

63

14

15

ZC-100 100

18

20

11

230

76

96

20

55

2,5

50

60

70

71

17

19

ZC-125 125

20

25

14

275

94

124

30

70

3,2

60

70

90

90

20

22,5

Lieferumfang:

1 Lagerbock

+ Hub
