102 / 1280
Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.Cilindri Serie 63
CATALOGO
1
/1.28.03
1
>
Release 8.8
MOVIMENTO >
MOVIMENTO

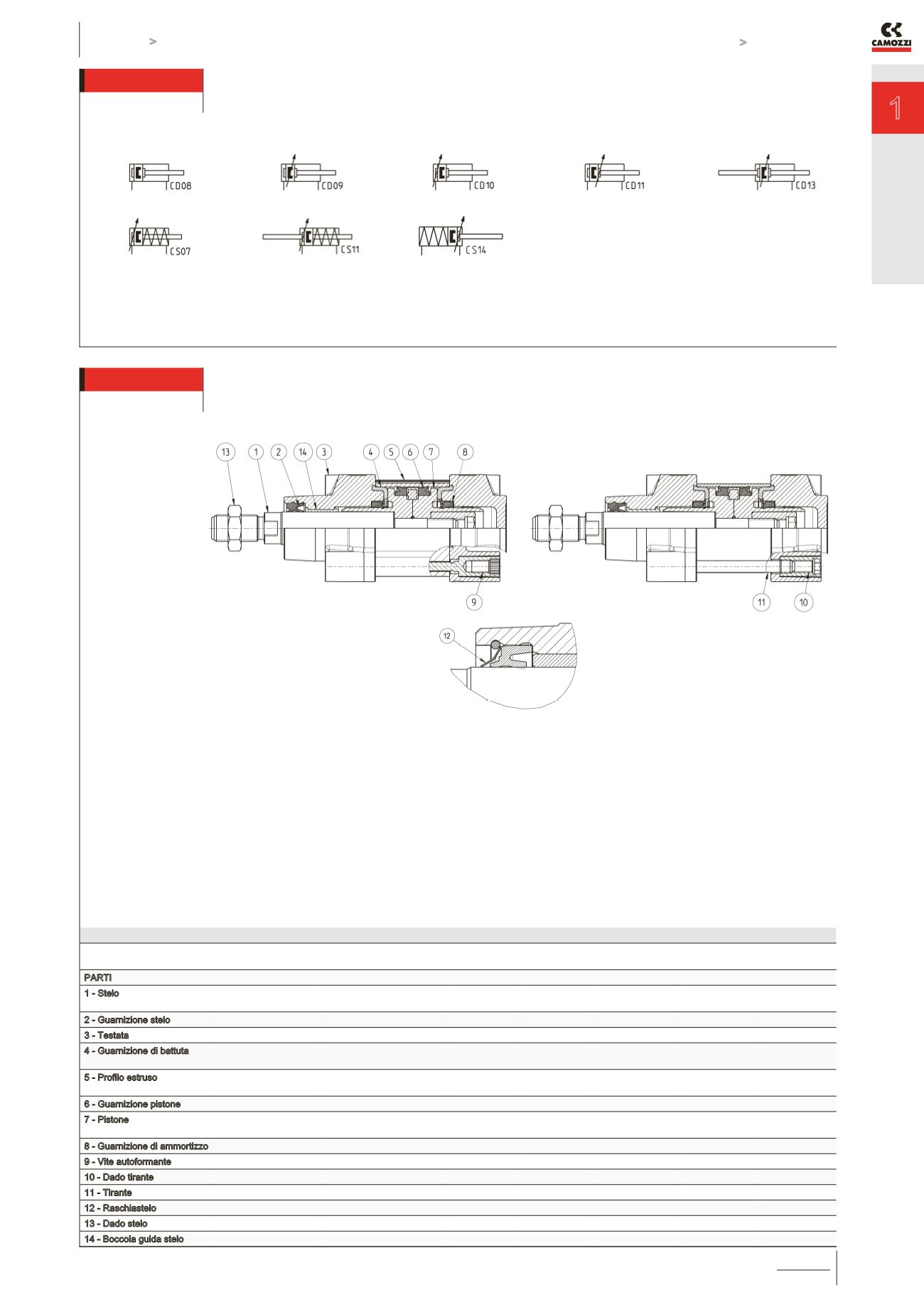

SIMBOLI PNEUMATICI
I simboli pneumatici indicati nell’ESEMPIO DI CODIFICA sono riportati di seguito.
MATERIALI
ELENCO COMPONENTI
Standard a profilo
Standard a tubo tondo Basso attrito (L) Raschiastelo (G) Basse temperature
(Z/Y)
Alte temperature
(W)
Resistenza a
corrosione (C1)
PARTI
1 - Stelo
AISI 420B
AISI 420B
AISI 420B
AISI 420B
cromato
AISI 420B cromato AISI 420B
AISI 304
2 - Guarnizione stelo
PU
PU
NBR
NBR PU per -40°C/-50°C FKM
PU
3 - Testata
Alluminio
Alluminio
Alluminio
Alluminio
Alluminio
Alluminio
Alluminio
4 - Guarnizione di battuta
NBR
NBR
NBR
NBR
NBR per
-40°C/-50°C
FKM
NBR
5 - Profilo estruso
Alluminio anodizzato
Alluminio anodizzato
Alluminio
anodizzato
Alluminio
anodizzato
Alluminio
anodizzato
Alluminio
anodizzato
Alluminio
anodizzato
6 - Guarnizione pistone
PU
PU
NBR
PU PU per -40°C/-50°C FKM
PU
7 - Pistone
Tecnopolimero (ø 32) o
alluminio (ø 40 ÷ 125)
Alluminio (ø 125) o
tecnopolimero (ø 32 ÷ 100)
Alluminio
Alluminio
Alluminio
Alluminio
Alluminio
8 - Guarnizione di ammortizzo
PU
PU
PU
PU
PU
FKM
PU
9 - Vite autoformante
Acciaio zincato
-
Acciaio zincato Acciaio zincato Acciaio zincato Acciaio zincato Acciaio zincato
10 - Dado tirante
-
Acciaio zincato
Acciaio zincato Acciaio zincato
AISI 303
Acciaio zincato Acciaio zincato
11 - Tirante
-
Acciaio zincato
Acciaio zincato Acciaio zincato
AISI 420B Acciaio zincato Acciaio zincato
12 - Raschiastelo
-
-
-
Ottone
Ottone
-
-
13 - Dado stelo
Acciaio zincato
Acciaio zincato
Acciaio zincato Acciaio zincato
AISI 304
Acciaio zincato
AISI 304
14 - Boccola guida stelo
Tecnopolimero
Tecnopolimero
Tecnopolimero Tecnopolimero Tecnopolimero Acciaio + PTFE Tecnopolimero
