www.camozzi.com.Modulo multi-seriale Serie CX
CATALOGO
2
/3.50.05
2
>
Release 8.8
CONTROLLO >
CONTROLLO
Si può collegare solo in presenza di una CPU o di
un modulo di Espansione, si può mescolare con
altri dispositivi di Input e di Output sia digitali che
analogici.
Ogni sottorete può avere un’estensione massima di
100 metri, con un massimo di 8 interruzioni.
Si possono collegare fino ad un massimo di 5 moduli
iniziali, uno a fianco dell’altro o lungo la sottorete,
così da creare una struttura ad albero, in serie o
entrambe, al fine di poter ottimizzare la lunghezza
dei cavi e la topologia della sottorete nelle varie
applicazioni.
Il modulo è dotato della sola connessione Bus-Out
della sottorete di tipo M12 D 5 poli femmina.

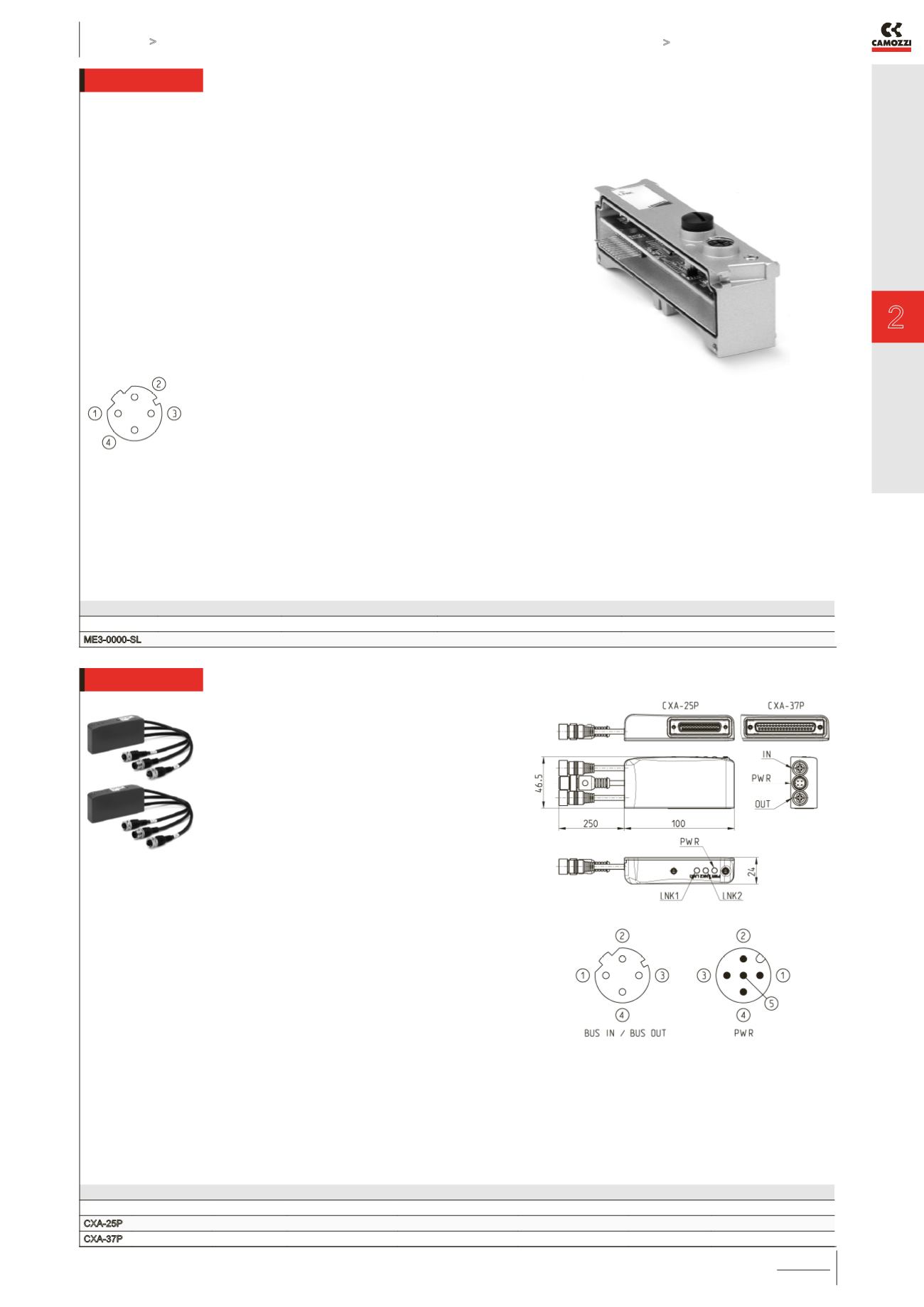

Modulo iniziale sottorete Mod. ME3-0000-SL
Mod.
Cod. di codifica
Connessione Bus-OUT
N° Max di moduli per sottorete
Estensione max sottorete per modulo
ME3-0000-SL
S
M12D 5 poli femmina
5
100 m
Led 1 = Giallo LNK1
Led 2 = Giallo LNK2
Led 3 = Verde PWR
alimentazione presente
ed Ok
E’ un modulo di Espansione della sottorete e si può
collegare a tutte le famiglie di isole di valvole con
connessione Sub-D 25 poli (Serie F, HN e 3) o 37
poli (Serie HN). Ha una sua connessione M12 A 4
poli maschio per l’alimentazione delle valvole ad
esso collegate, distinguendo l’alimentazione della
logica e della potenza, e due connessioni M12 D
5 poli femmina per il Bus IN ed il Bus OUT della
sottorete. La sottorete può avere una lunghezza
massima di 100 metri. Il modulo adattatore 25 poli
gestisce un numero fisso di 24 Output digitali mentre
il modulo adattatore a 37 poli gestisce un numero
fisso di 32 Output digitali. In entrambi i casi ogni
Output può erogare un massimo di 3 W a 24 V DC,
con uscite PWM per le quali è possibile impostare il
valore della frequenza di lavoro.
Modulo adattatore Sub-D 25 e 37 poli Mod. CXA-25P e CXA-37P
Mod.
Interfaccia
OUT Digitali
Connessione Bus-IN Connessione Bus-OUT Connessione PWR Alimentazione Potenza per ogni Output
CXA-25P Sub-D 25 poli
24
M12D 5 poli femmina
M12D 5 poli femmina
M12A 4 poli maschio
24 V DC
3 W
CXA-37P Sub-D 37 poli
32
M12D 5 poli femmina
M12D 5 poli femmina
M12A 4 poli maschio
24 V DC
3 W
