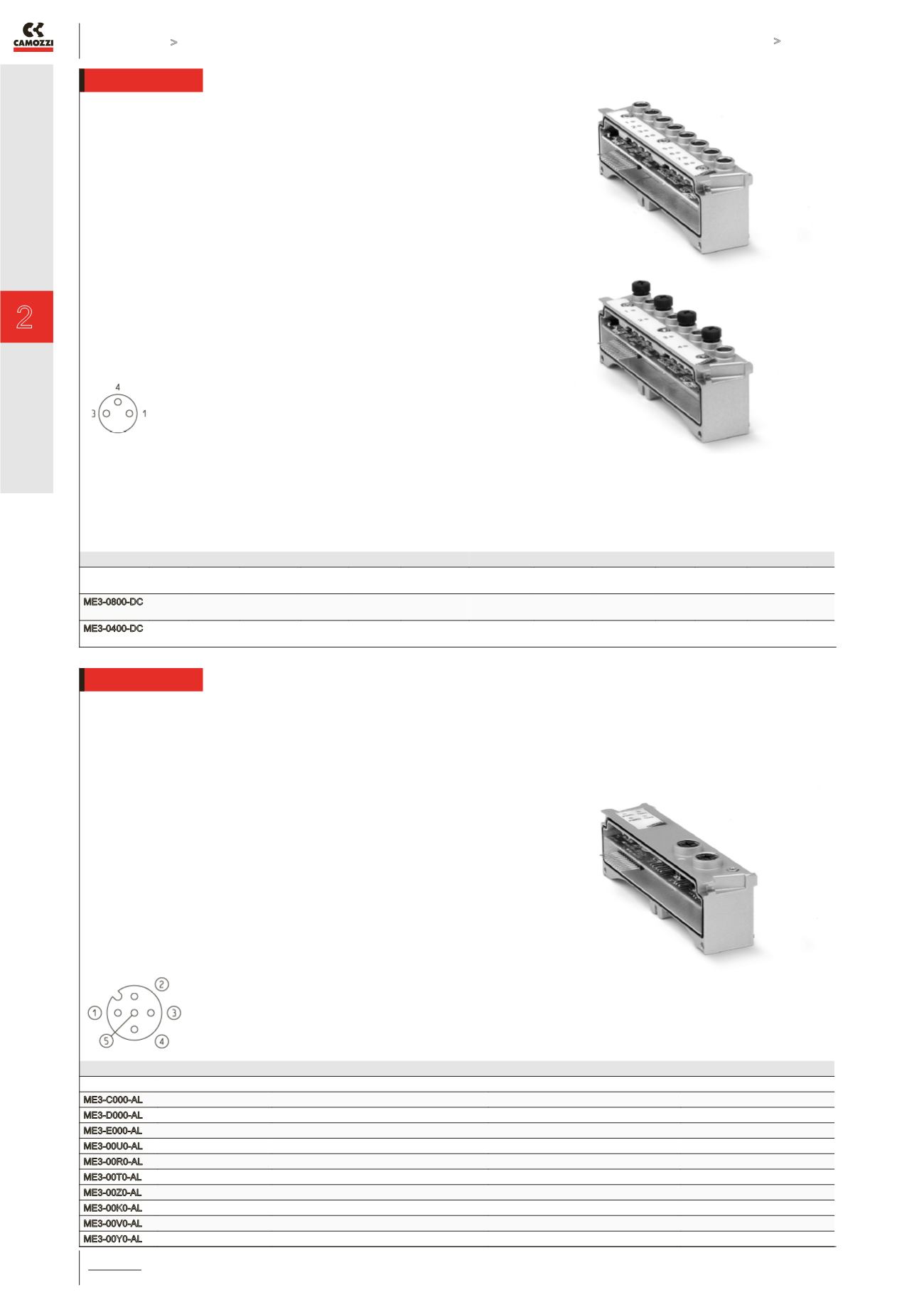

Modulo multi-seriale Serie CX CONTROLLO > CATALOGO > Release 8.8
/3.50.06 2
CONTROLLO
Il modulo di Ingressi Digitali si può collegare solo in
presenza di una CPU o di un modulo di Espansione,
mescolandosi con altri dispositivi di I/O sia Digitali
che Analogici ed il modulo iniziale della sottorete.
Ha 8 o 4 connessioni M8 3 poli.
Modulo ingressi digitali Mod. ME3-0800-DC e ME3-0400-DC
Mod. Cod. di
codifica
N° ingressi
digitali
Connessione N°
connettori
Dimensioni Segnalazione Alimentazione
sensori
Protezione
sovraccarico
Assorbimento Tipo di
segnale
Grado di
protezione
Temperatura
d’esercizio
Peso
ME3-0800-DC A 8 M8 3 poli
femmina
8 122 x 25
mm
1 led giallo per
ogni ingresso
24 V DC 400 mA per 4
sensori
10 mA PNP IP65 0 ÷ 50°C 110 g
ME3-0400-DC B 4 M8 3 poli
femmina
4 122 x 25
mm
1 led giallo per
ogni ingresso
24 V DC 400 mA per 4
sensori
10 mA PNP IP65 0 ÷ 50°C 110 g
Il modulo ingressi/uscite analogico si può collegare
solo in presenza di una CPU o di un modulo di
Espansione, mescolandosi con altri dispositivi di
Input/Output sia digitali che analogici e il modulo
iniziale della sottorete. Ha due connessioni M12 A
5 poli femmina ed è possibile configurarlo come 2
Output o 2 Input o 1 Input + 1 Output analogici. Ogni
uscita o ingresso impegna 12 I/O digitali, così da
poter ricavare una conversione digitale/analogica a
12 bit, sia per ingressi che per uscite disponibili nelle
versioni da 0-10 V DC e da 4-20 mA.
Il tempo di rinfresco dei dispositivi analogici è
subordinato al ritardo della sottorete e quindi alla
sua topologia. Un ritardo medio è inferiore a 6 ms,
al quale va aggiunto il ritardo della rete principale
gestita dal PLC.
Modulo ingressi/uscite analogico Mod. ME3-****-AL
Mod. Cod. di codifica N° ingressi analogici N° uscite analogiche Connessione
ME3-C000-AL C 2 ingressi 4-20 mA - 2x M12 A 5 poli femmina
ME3-D000-AL D 2 ingressi 0-10 V - 2x M12 A 5 poli femmina
ME3-E000-AL E 1 ingresso 4-20 mA + 1 ingresso 0-10 V - 2x M12 A 5 poli femmina
ME3-00U0-AL U - 1 uscita 4-20 mA + 1 uscita 0-10 V 2x M12 A 5 poli femmina
ME3-00R0-AL R - 2 uscite 4-20 mA 2x M12 A 5 poli femmina
ME3-00T0-AL T - 2 uscite 0-10 V 2x M12 A 5 poli femmina
ME3-00Z0-AL Z 1 ingresso 4-20 mA 1 uscita 4-20 mA 2x M12 A 5 poli femmina
ME3-00K0-AL K 1 ingresso 0-10 V 1 uscita 0-10 V 2x M12 A 5 poli femmina
ME3-00V0-AL V 1 ingresso 0-10 V 1 uscita 4-20 mA 2x M12 A 5 poli femmina
ME3-00Y0-AL Y 1 ingresso 4-20 mA 1 uscita 0-10 V 2x M12 A 5 poli femmina
