Modulo multi-seriale Serie CX CATALOGO
2
/3.50.07 2
> Release 8.8 CONTROLLO >
CONTROLLO
Il modulo di uscite digitali si può collegare solo in
presenza di una CPU o di un modulo di Espansione,
mescolandosi con altri dispositivi di I/O sia Digitali
che Analogici ed il modulo iniziale della sottorete.
Ha due connessioni M12 A 5 poli femmina, ogni
connettore può gestire 2 uscite digitali e può erogare
un massimo di 10 W a 24 V DC.
Il dispositivo è utile per pilotare una valvola bistabile
o due valvole monostabili per ogni connettore, o per
attivare delle elettrobobine o altri dispositivi elettrici
con assorbimento massimo di 10 W a 24 V DC.
Collegando due uscite ad un unico dispositivo
elettrico ed azionandole in contemporanea, è
possibile erogare al massimo 20 W a 24 V DC.

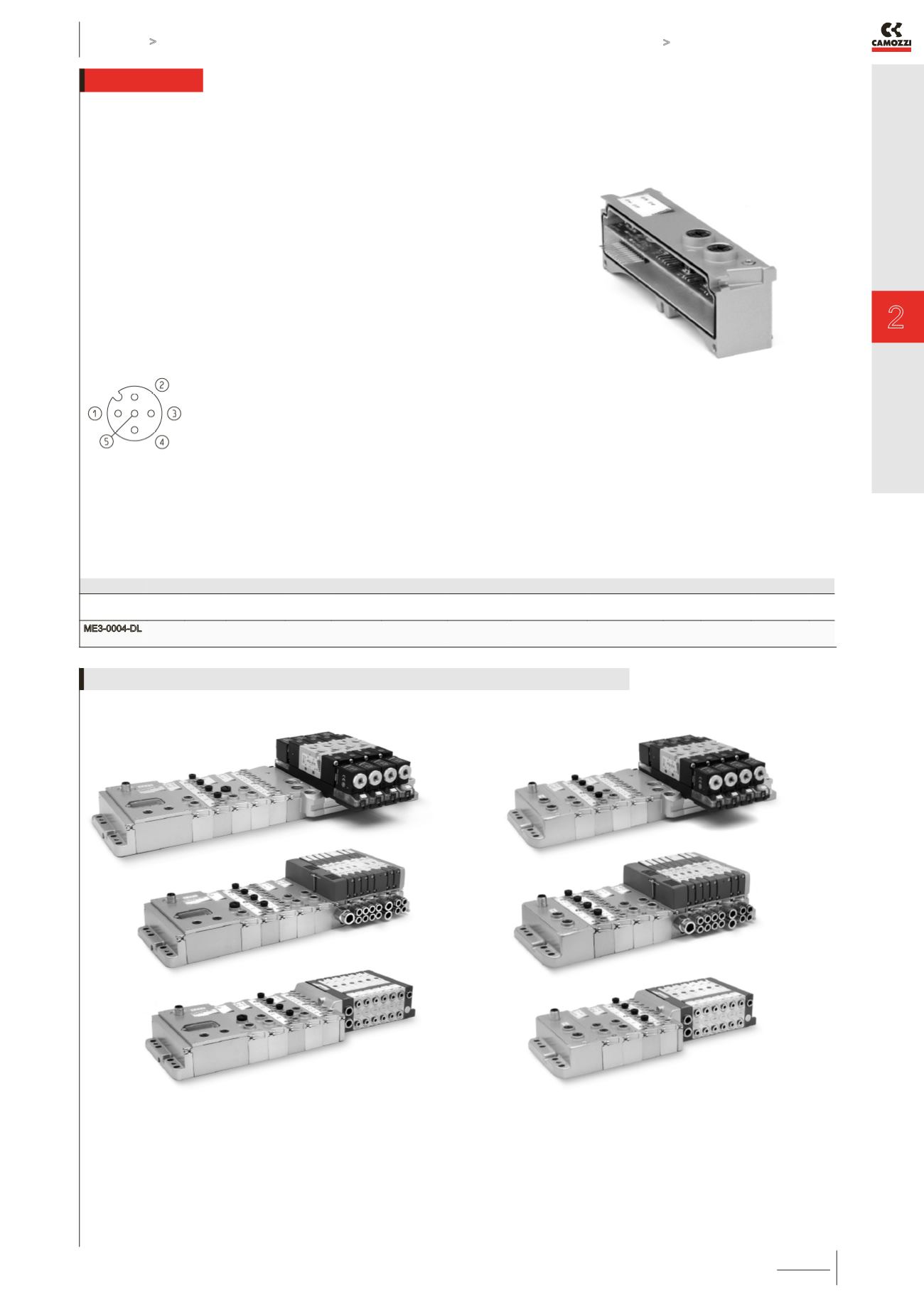

Modulo di uscite digitali di potenza Mod. ME3-0004-DL
Mod. Cod. di
codifica
N° uscite
digitali
Connessione N°
connettori
Dimensioni Segnalazione Alimentazione
sensori
Potenza max per
connettore M12
Potenza max per
uscita digitale
Tipo di
segnale
Grado di
protezione
Temperatura
d’esercizio
Peso
ME3-0004-DL Q 4 M12 A 5 poli
femmina
2 122 x 25
mm
1 led giallo per
ogni uscita
24 V DC 20 W 10 W NPN IP65 0 ÷ 50°C 100 g
Questi moduli d’interfaccia diretta permettono di collegare un
modulo CPU CX o un modulo di Espansione direttamente ad
un’isola di valvole Serie F, HN o 3.
Solo prima di questi moduli d’interfaccia è consentito collegare
i vari moduli elettrici digitali, analogici o il modulo iniziale della
sottorete.
A valle dei moduli d’interfaccia si possono collegare solo le
valvole.
Le valvole che si possono collegare ai moduli d’interfaccia hanno
le stesse regole della versione multipolare della medesima Serie.
Interfaccia diretta con isole di valvole Serie F, Serie HN e Serie 3
