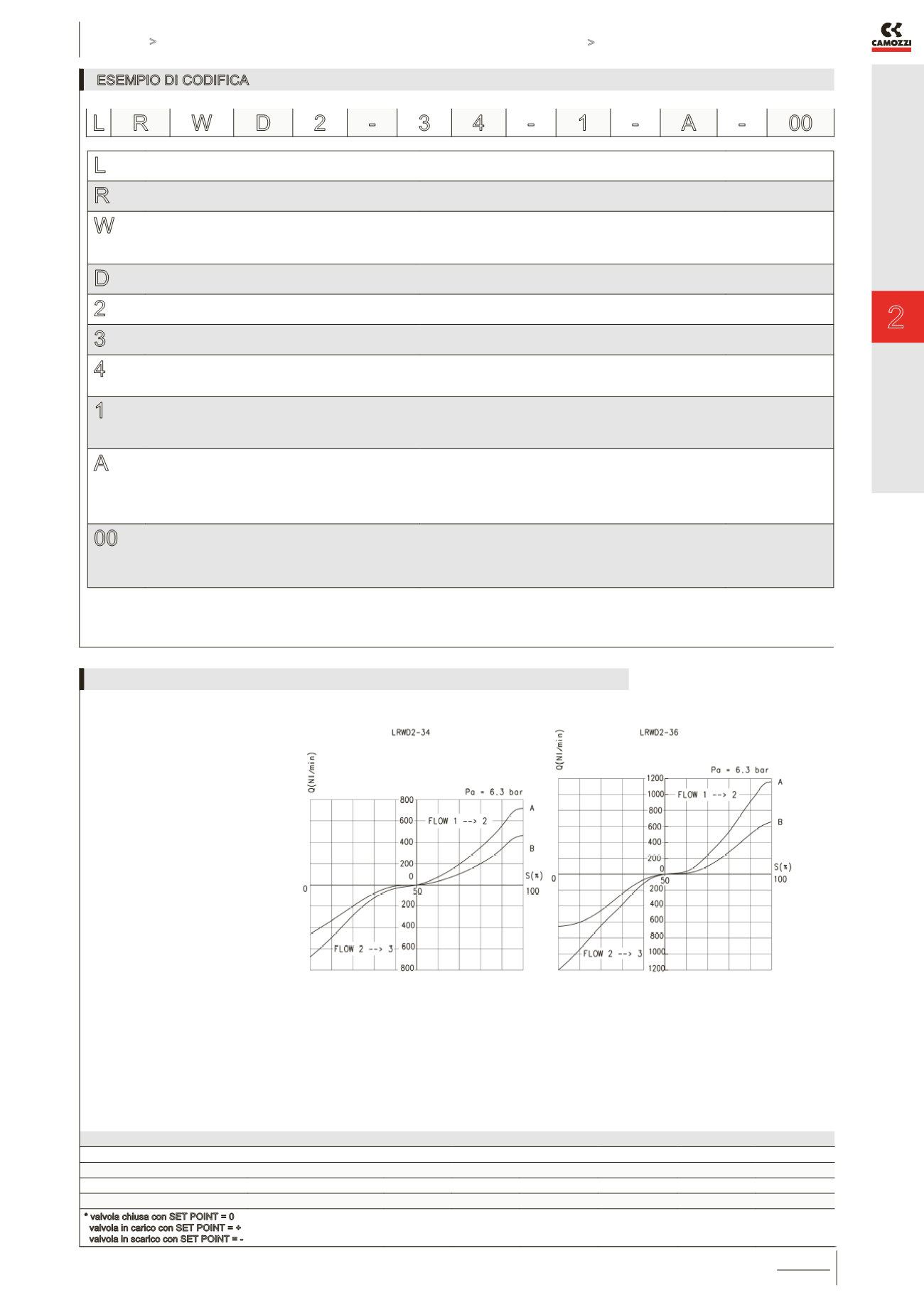

Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.Servo valvole digitali proporzionali Serie LR
CATALOGO
2
/15.32.02
2
>
Release 8.8
CONTROLLO >
CONTROLLO
ESEMPIO DI CODIFICA
L
SERIE:
L = Servo valvole proporzionali
R
TECNOLOGIA:
R = a spola rotante
W
GRANDEZZA CONTROLLATA:
W = portata
P = pressione
X = posizione
D
TIPO DI ELETTRONICA:
D = digitale
2
MODELLO:
2 = compatta DIN-RAIL
3
FUNZIONE VALVOLA:
3 = 3/3 vie
4
DIAMETRO NOMINALE:
4 = 4 mm
6 = 6 mm
1
SEGNALE DI COMANDO (Setpoint):
1 = +/- 10 V
2 = 0 - 10 V
5 = 4 - 20 mA
A
SEGNALE D’INGRESSO:
2 = 0 - 10 V (solo LRPD2 e LRXD2)
4 = 0 - 5 V (solo LRPD2 e LRXD2)
5 = 4 - 20 mA (solo LRPD2 e LRXD2)
A = encoder interno (solo LRWD2)
B = 1 bar (sensore interno - solo LRPD2)
D = 10 bar (sensore interno - solo LRPD2)
E = 250 mbar (sensore interno - solo LRPD2)
F = +1/-1 bar (sensore interno - solo LRPD2)
00
LUNGHEZZA CAVO:
00 = nessun cavo
2F = cavo 2 m diritto
2R = cavo 2 m 90°
5F = cavo 5 m diritto
5R = cavo 5 m 90°
L R W D 2 -
3 4 -
1 -
A -
00
LEGENDA:
A = flusso libero
B = ∆P1
Q = portata (Nl/min)
S = set point (%)
Pa = pressione d’ingresso (bar)
TEMPI DI RISPOSTA IN FUNZIONE DEL SEGNALE DI COMANDO IN ACCORDO ALLA NORMA ISO 10094-2
SEGNALE DI COMANDO *
-5% ÷ +5% +5% ÷ -5% -25% ÷ +25% +25% ÷ -25% -90% ÷ +90% +90% ÷ -90%
Tempo [ms] LRWD2-34
4
5
6
9
10
10
Tempo [ms] LRWD2-36
5
5
6
6
10
10
* valvola chiusa con SET POINT = 0
valvola in carico con SET POINT = +
valvola in scarico con SET POINT = -
DIAGRAMMI DI PORTATA VALVOLA LRWD2-34 e LRWD2-36
