Servo valvole digitali proporzionali Serie LR CATALOGO
2
/15.32.06 2
> Release 8.8 CONTROLLO >
CONTROLLO

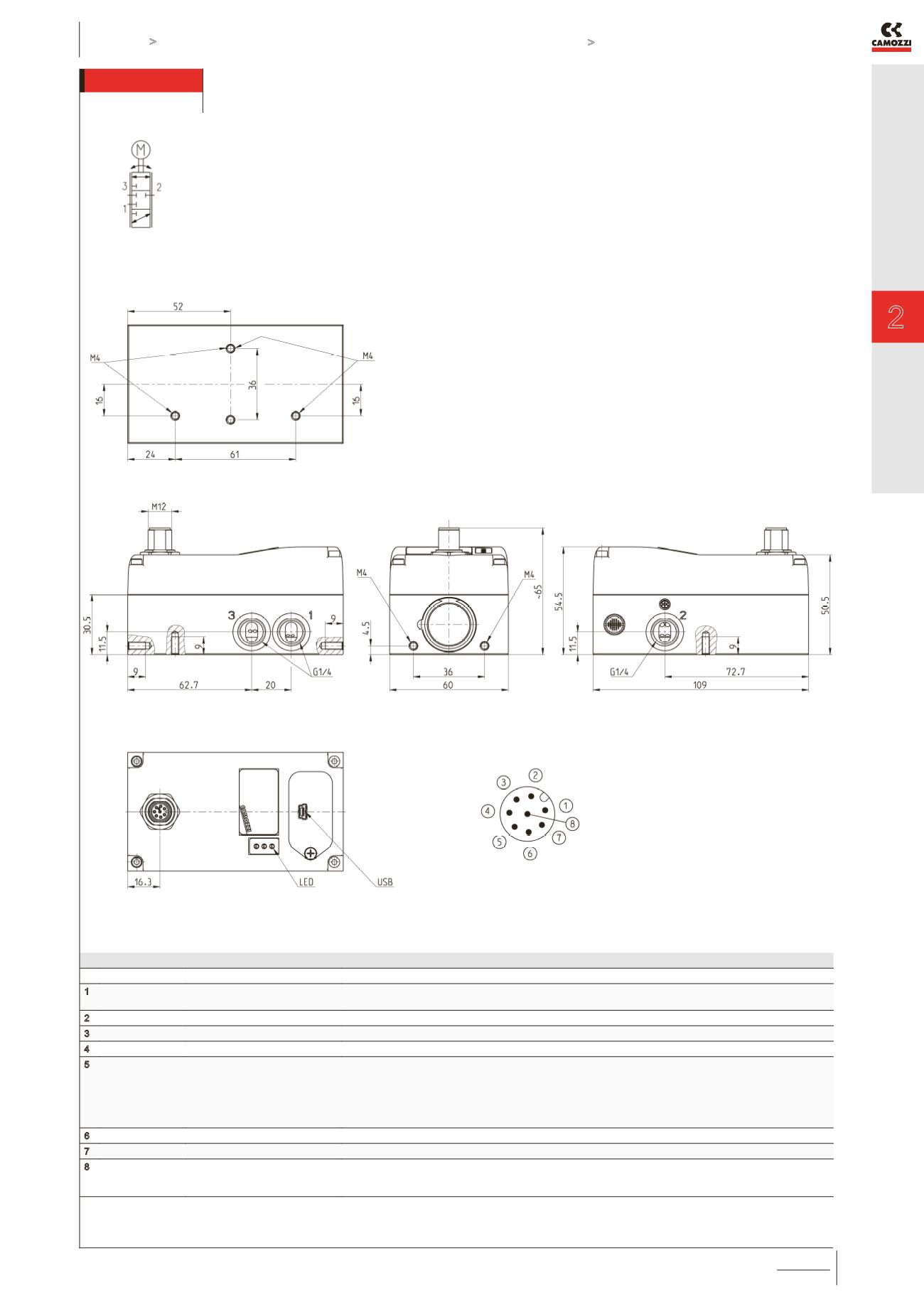

Servo valvole digitali proporzionali Serie LR - dimensioni
Il Manuale d’uso e manutenzione dettagliato e il
Software di configurazione Hardware della valvola
sono disponibili sul sito
.
PIN SEGNALE DESCRIZIONE
1 +5V alimentazione +5V per trasduttori esterni (riferita a GND).
In caso d’utilizzo ricordarsi di collegare RIF- con GND.
2 24 V DC alimentazione 24V DC (logica e motore): collegare al polo positivo dell’alimentazione 24V DC (riferita a GND)
3 RIF- riferimento GND o polo NEGATIVO del segnale di comando (0-10V / 4-20mA / ±10V)
4 RIF+ riferimento POSITIVO del segnale di comando (0-10V / 4-20mA / ±10V)
5 EXT per valvola LRWD:
per valvola LRXD:
per valvola LRPD:
non usato
segnale di feedback trasduttore esterno 0-5V / 0-10V / 4-20mA (riferito a RIF-)
segnale di feedback trasduttore esterno 0-5V / 0-10V / 4-20mA (riferito a RIF-).
Da utilizzare solo nelle versioni di valvola LRPD2 con sensore esterno.
6 FBK segnale di feedback 0-10V / 4-20mA (riferito a GND)
7 GND comune (riferimento pin 1 e 2): collegare al polo negativo dell’alimentazione 24V DC (obbligatorio)
8 ERR per valvola LRWD e LRPD:
per valvola LRXD:
segnale di errore (uscita) 0-24V (riferito a GND)
segnale di comando 0-10V per valvola slave (riferito a GND)
