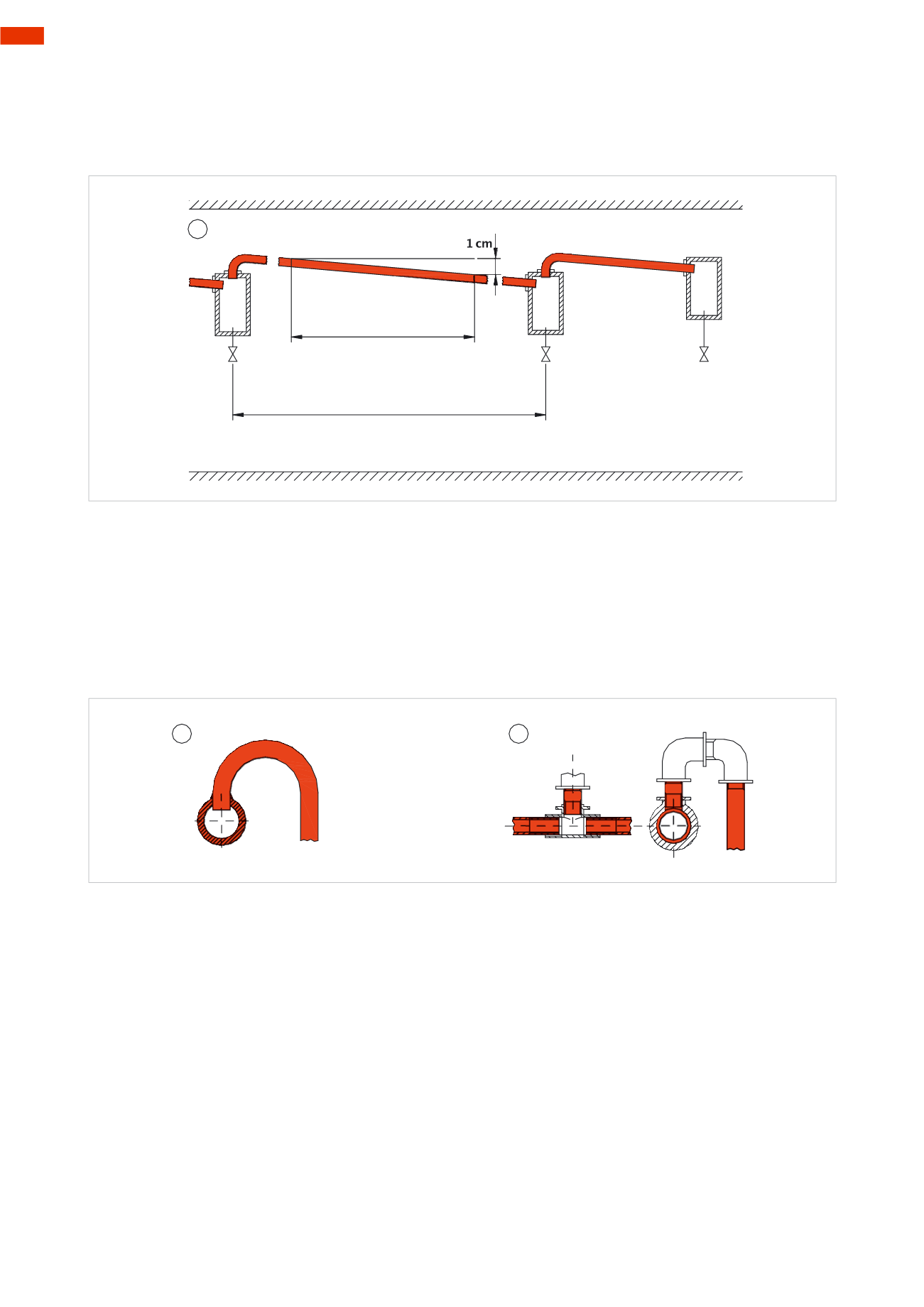

Figura 7
Per consentire alla condensa di scorrere nelle tubazioni è buona norma creare una cadenza di 1
cm
ogni 2 metri
di tubazione nel verso del flusso d’aria. Questa condensa va raccolta in appositi raccoglitori posizionati a distanza
di 40/50 metri. L’uscita dell’A/C è sulla parte superiore del raccoglitore e da qui si riparte applicando la cadenza.
A fine linea è necessario un raccoglitore di condensa.
2 metri
raccoglitore
di condensa
valvola
di scarico
40-50 metri
4
Fig. 7
Rete secondaria
.
Questa identificazione è relativa al tratto verticale di sezione minore che deriva dalla rete primaria.
Al termine di ogni tratto verticale è opportuno collegare un raccoglitore di condensa.
Sulle reti secondarie sono ricavati uno o più attacchi per il collegamento degli utilizzatori.
Figura 8
Pos. 1
: la giunzione fra rete principale e secondaria si effettua prelevando l’aria sulla parte superiore del tubo sia
nel caso tubi saldati,
Pos. 2
: sia con tubi e raccordi di tipo idraulico.
1
2
Fig. 8
