CONTROLE
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.PROGRAMME DE FABRICATION
>
Version 8.7

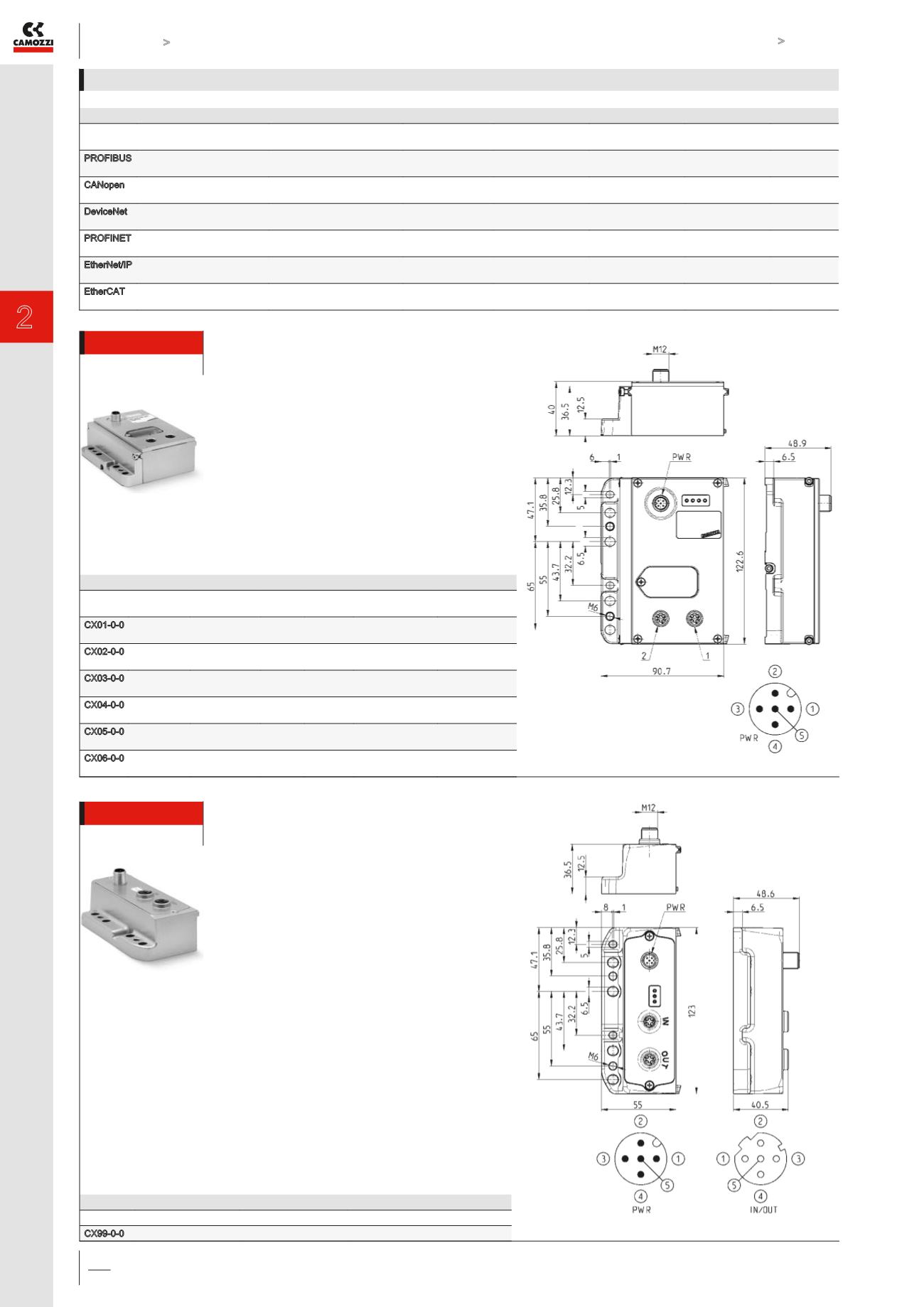

CONTROLE >
Série CX
Protocole Nbre de noeuds max définis
par le protocole
Vitesse de communication max
définie par le protocole
Nbre max d’E/S LED 1 Jaune-Verte LED 2 Jaune-Verte LED 3 Rouge-Verte LED 4 Rouge
PROFIBUS
32/127
9,6 kBit/s par 1000 m
12 Mbit/s par < 100 m
1024 Entrées
1024 Sorties
sans
Verte
RUN
Rouge
DIA
Rouge
BF
CANopen
127
125 kBit/s 500 m
1 Mbit/s par 4 m
1024 Entrées
1024 Sorties
sans
Verte
IO
Rouge
DIA
Rouge
BF
DeviceNet
64
125 kBit/s 500 m
500 kbit/s par 100 m
1024 Entrées
1024 Sorties
sans
Verte
RUN
Rouge
NS
Rouge
MF
PROFINET
illimité
100 Mbit/s par 100 m
1024 Entrées
1024 Sorties
Jaune
LNK1
Jaune
LNK2
Verte
PWR
Rouge
DIA
EtherNet/IP
illimité
100 Mbit/s par 100 m
1024 Entrées
1024 Sorties
Jaune
LNK1
Jaune
LNK2
Verte
PWR
Rouge
DIA
EtherCAT
illimité
100 Mbit/s par 100 m
1024 Entrées
1024 Sorties
Jaune
LNK1
Jaune
LNK2
Verte
PWR
Rouge
DIA
Protocoles Bus de terrain - Données techniques
Module CPU - configuration des broches
Mod.
Référence
codification
Protocole
Bus de terrain
2
1
Connecteur
Bus-IN
Connecteur
Bus-OUT
CX01-0-0
01
PROFIBUS Bus-IN Bus-OUT M12 B 5 broches
mâle
M12 B 5 broches
femelle
CX02-0-0
02
DeviceNet
Bus-IN Bus-OUT M12 A 5 broches
mâle
M12 A 5 broches
femelle
CX03-0-0
03
CANopen Bus-IN Bus-OUT M12 A 5 broches
mâle
M12 A 5 broches
femelle
CX04-0-0
04
EtherNet/IP Bus-OUT Bus-IN M12 D 5 broches
femelle
M12 D 5 broches
femelle
CX05-0-0
05
EtherCAT Bus-OUT Bus-IN M12 D 5 broches
femelle
M12 D 5 broches
femelle
CX06-0-0
06
PROFINET Bus-OUT Bus-IN M12 D 5 broches
femelle
M12 D 5 broches
femelle
Module d’extension - configuration des broches
Mod.
Référence codification Protocole Bus de terrain Connecteur Bus-IN et Bus-OUT
CX99-0-0
99
Extension subnet
M12 D 5 broches femelle
Note : pour relier l’extension au subnet, nous
recommandons l’utilisation de câbles
Mod. CSSB04HB-...or CS-SC04HB-...
