CONTROLE
PROGRAMME DE FABRICATION
>
Version 8.7
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.CONTROLE >

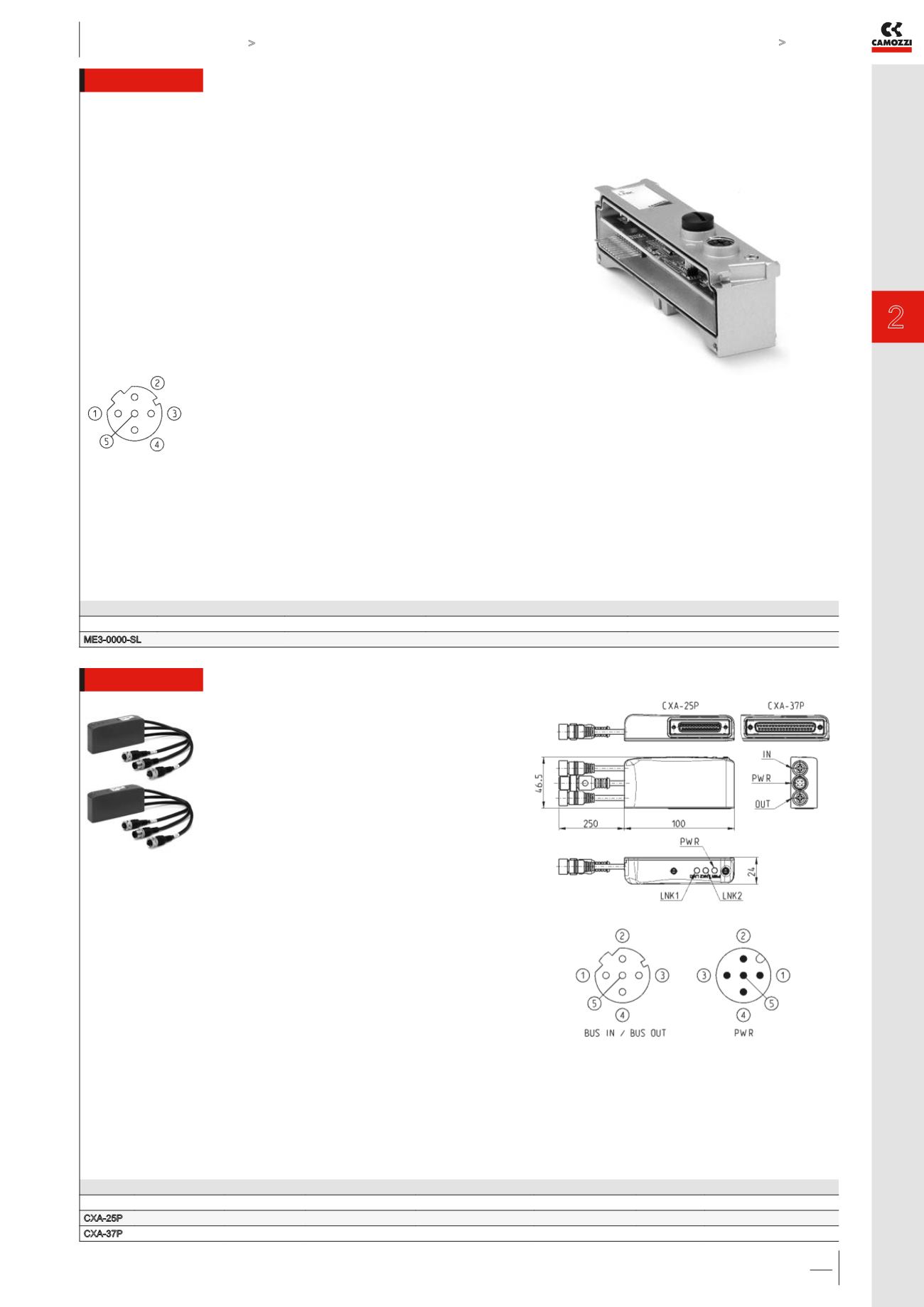

Série CX
Ce module peut être utilisé exclusivement avec un
module CPU ou un module d’extension et peut être
associé avec des modules d’entrées digitales ou
analogiques ou modules de sorties.
Chaque subnet peut avoir une extension maximum
de 100 mètres, avec un maximum de 8 interruptions.
Jusqu’à 5 modules initiaux peuvent-être connectés
les uns à côté des autres ou tout au long du subnet
afin de créer une structure arborescente, en série ou
les deux, afin d’optimiser la longueur des câbles et la
topologie du subnet dans différentes applications.
Le module est équipé d’un connecteur femelle
ype M12 D 5 broches Bus-OUT pour le Subnet
seulement.
Module initial subnet Mod. ME3-0000-SL
Mod.
Reférence codification
Connexion Bus-OUT
Nombre max de modules pour le Subnet
Extension max du Subnet par module
ME3-0000-SL
S
M12D 5 broches femelle
5
100 m
Led 1 = LNK1 jaune
Led 2 = LNK2 jaune
Led 3 = PWR verte,
présence alim + OK
Il s’agit d’un module d’extension du subnet qui
peutêtre connecté à tout ilôt de distribution ayant
une connection Sub-D 25 broches (Série F, HN, 3)
ou 37 broches (Série HN). Il est pourvu d’un
connecteur mâle M12A 4 broches pour alimenter
le système connecté, tout en distinguant
l’alimentaion logique de celle de puissance.
Il est aussi pourvu de deux connecteurs femelles
M12 D 5 broches pour la connection Bus-In et
Bus-out du subnet.
Le subnet peut-avoir une longueur de 100 mètres
maximum. Le module adaptateur 25 broches gères
un nombre fixe de 24 sorties digitales alors le module
adaptateur 37 broches gère un nombre fixe
de 32 sorties digitales.
Dans les deux cas, chaque sortie peut délivrer
3 W sous 24 V, avec des sorties PWM pour
lesquelles il est possible de régler la valeur de la
fréquence de fonctionnement.
Module adaptateur Sub-D 25 et 37 broches Mod. CXA-25P et CXA-37P
Mod.
Interface
Sorties digitales
Connexion Bus-IN Bus-OUT connection
Connexion PRW Alimentation Puissance pour chaque sortie
CXA-25P Sub-D 25 broches
24
M12D 5 broches femelle M12D 5 broches femelle M12A 4 broches mâle 24 V DC
3 W
CXA-37P Sub-D 37 broches
32
M12D 5 broches femelle M12D 5 broches femelle M12A 4 broches mâle 24 V DC
3 W
