PROGRAMME DE FABRICATION > Version 8.7 CONTROLE > Série Y

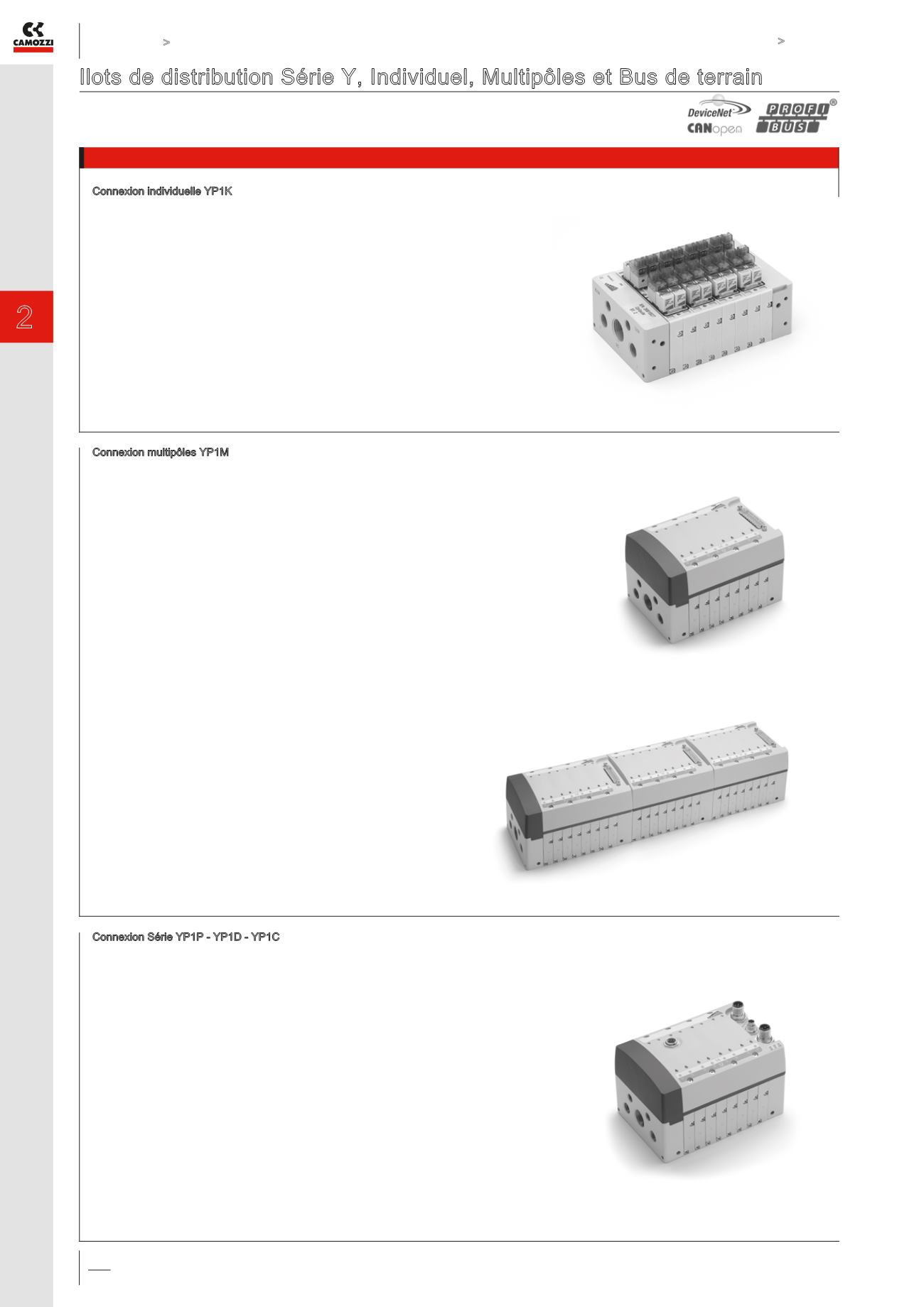

Ilots de distribution Série Y, Individuel, Multipôles et Bus de terrain
Ilot de distribution avec pneumatique et électronique intégrées
Version disponibles: Individuelle, Multipôles, Bus de terrain (Profibus DP, CanOpen, DeviceNet)
Fonctions: 2 x 2/2, 2 x 3/2, 5/2 et 5/3
Connexion individuelle YP1K
Le raccordement électrique se fait au moyen de
connecteurs individuels sur chaque pilote Série K.
Les modules composants l’îlot de distribution sont constitués
de 2, 4, 6 ou 8 postes séparés entre-eux,
soit par un joint type T (obturateur), soit un joint type P (passant).
Grâce à cette solution, le nombre de postes n’est pas limité même,
s’il est conseillé d’insérer une interface d’alimentation
et d’échappements intermédiaires tous les 8 postes.
Les commandes manuelles et les diodes de signalisation
sont situées sur les pilotes.
Ilots de distribution avec connexion individuelle
Connexion multipôles YP1M
La version multipôles existe en 2, 4, 6 et 8 postes qui peuvent
être séparés les uns des autres par différents types de joints.
Les couvercles existent en 4, 6 et 8 postes permettant
l’alimentation aussi bien de distributeurs monostables que bistables.
Il est possible de relier plusieurs îlots entre eux en remplaçant
l’extrémité côté prise SUB-D du module suivant par une interface
“X” pour alimentation et échappements intermédiaires.
Il est possible d’avoir plusieurs connecteurs SUB-D sur un même
îlot en utilisant un module type X.
Il est recommandé d’insérer une interface d’alimentation
supplémentaire tous les huit postes.
Ilots de distribution avec connexion multipôles
Possibilité de distribution avec connexion multipôles
Connexion Série YP1P - YP1D - YP1C
Le module principal est constitué de 8 postes;
Viennent se connecter sur celui-ci la liaison série
(Profibus-DP et autres protocoles ) et l’alimentation électrique (24 V DC).
Il peut piloter jusqu’à 32 électrovannes de pilotage au total
(module principal + extensions) et 48 entrées.
Il reconnaît automatiquement la position des électrovannes de pilotage, leur
attribuant une adresse en mode séquentiel.
Grâce à une interface série (RS232) située sur le couvercle,
il est possible de connecter l’îlot à un PC ou à un ordinateur de poche.
Ilot de distribution avec connexion série module principal
