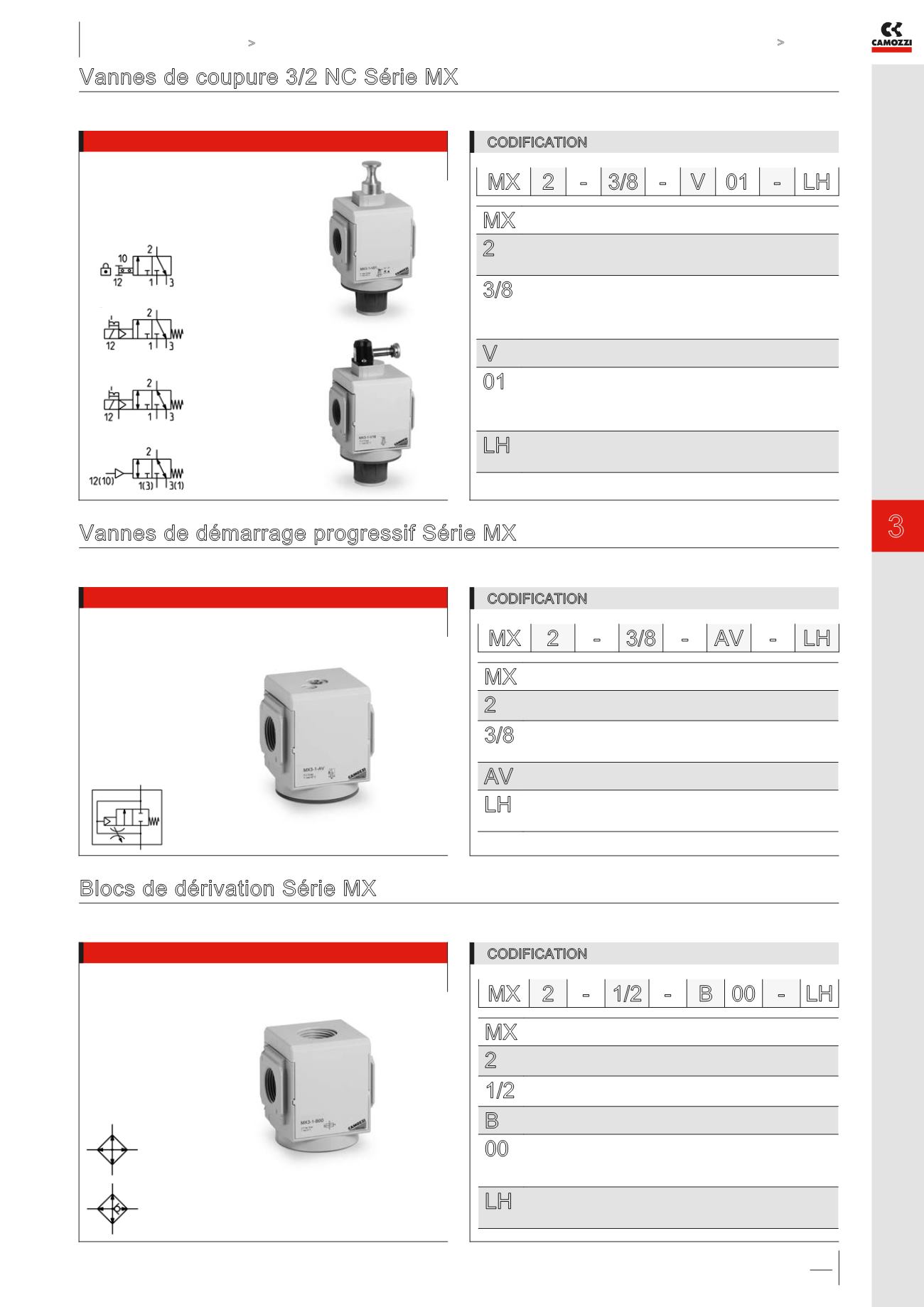

F.R.L. >
Série MX
Vannes de coupure 3/2 NC Série MX
MX2: 3/8, 1/2, 3/4 - MX3: 3/4, 1. Modulaire
Cde manuelle, électro-pneumatique ou pneumatique
Vannes de démarrage progressif Série MX
MX2: 3/8, 1/2, 3/4 - MX3: 3/4, 1
Modulaire
Blocs de dérivation Série MX
MX2: 1/2 - MX3: 1
Modulaire
CODIFICATION
MX 2 - 1/2 - B 00 - LH
CODIFICATION
MX 2 - 3/8 - V 01 - LH
MX
SERIE
2
TAILLE:
2 = 3/8 - 1/2 - 3/4
3 = 3/4 - 1
3/8
RACCORDEMENT:
3/8 = G3/8
1/2 = G1/2
3/4 = G3/4
1 = G1
V
VANNE 3/2
01
COMMANDE:
01 = commande manuelle (verrouillable par cadenas)
16 = commande électro-pneumatique
17 = commande électro-pneumatique asservie
36 = commande pneumatique
LH
SENS DU FLUX:
= de gauche à droite (standard)
LH = de droite à gauche
VN02 =
Vanne à cde manuelle 3/2
bistable vérouillable
dans les deux positions
EV10 =
Electro-vanne,
3/2 NF, monostable,
avec commande
manuelle bistable
EV11 =
Electro-vanne,
3/2 NF, monostable,
avecpilotage extérieur
et commande manuelle
bistable
VP01 =
Vanne à cde pneumatique,
3/2 NF, monostable,
rappel ressort mécanique
CODIFICATION
MX 2 - 3/8 - AV - LH
MX
SERIE
2
TAILLE:
2 = 3/8 - 1/2 - 3/4 - 3 = 3/4 - 1
3/8
RACCORDEMENT:
3/8 = G3/8 - 1/2 = G1/2
3/4 = G3/4 - 1 = G1
AV
VANNE DE DEMARRAGE PROGRESSIF
LH
SENS DU FLUX:
= de gauche à droite (standard)
LH = de droite à gauche
AVP1 =
Vanne de démarrage progressif
MX
SERIE
2
TAILLE:
2 = 1/2 - 3 = 1
1/2
RACCORDEMENT:
2 = G1/2 - 3 = G1
B
BLOC DE DERIVATION
00
VERSION:
00 = sans clapet anti retour ( standard )
01 = avec clapet anti retour intégré
02 = sans clapet anti retour, avec siège avec double joint torique
LH
SENS DU FLUX:
= de gauche à droite (standard)
LH = de droite à gauche
BL01 =
Bloc de dérivation
BL02 =
Bloc de dérivation
avec clapet anti retour VNR
