PROGRAMME DE FABRICATION > Version 8.8
4
CONNECTIQUE
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
CONNECTIQUE > Série 1000
Mod.
1510 5/3-1/8
1510 6/4-1/8
1510 6/4-1/4
1510 6/4-3/8
1510 6/4-1/2
1510 6/4-M12x1,25
1510 8/6-1/8
1510 8/6-1/4
1510 8/6-3/8
1510 8/6-1/2
1510 10/8-1/8
1510 10/8-1/4
1510 10/8-3/8
1510 10/8-1/2
1510 12/10-3/8
1510 12/10-1/2
1510 15/12,5-1/2
Mod.
1511 5/3-M5*
1511 5/3-M6*
1511 5/3-1/8
1511 6/4-M5*
1511 6/4-M6*
1511 6/4-1/8
1511 6/4-1/4
1511 6/4-3/8
1511 8/6-1/8
1511 8/6-1/4
1511 8/6-3/8
1511 10/8-1/8
1511 10/8-1/4
1511 10/8-3/8
1511 10/8-1/2
1511 12/10-3/8
1511 12/10-1/2
1511 15/12,5-1/2
* = avec joint torique
Mod.
1560 6/4-1/8
1560 6/4-1/4
1560 8/6-1/8
1560 8/6-1/4
1560 10/8-1/4
1560 10/8-3/8
1560 12/10-3/8
Droit Mâle Métrique-Conique Droit Mâle Métrique-Cylindrique Sprint® Droit Mâle Orientable Cylindrique Sprint ®
Mod.
1463 5/3-1/8
1463 6/4-1/8
1463 6/4-1/4
1463 6/4-3/8
1463 8/6-1/8
1463 8/6-1/4
1463 8/6-3/8
1463 10/8-1/8
1463 10/8-1/4
1463 10/8-3/8
1463 10/8-1/2
1463 12/10-3/8
Mod.
1541 6/4-1/8
1541 6/4-1/4
1541 8/6-1/8
1541 8/6-1/4
1541 10/8-1/4
Mod.
1500 5/3-1/8
1500 6/4-1/8
1500 6/4-1/4
1500 6/4-3/8
1500 6/4-M12x1,25
1500 8/6-1/8
1500 8/6-1/4
1500 8/6-3/8
1500 8/6-1/2
1500 10/8-1/8
1500 10/8-1/4
1500 10/8-3/8
1500 10/8-1/2
1500 12/10-3/8
1500 12/10-1/2
1500 15/12,5-1/2
Droit Femelle Coude Mâle Orientable Cylindrique Sprint® Coude Mâle Fixe Métrique-Conique
Mod.
1501 5/3-M5
Mod.
1493 6/4-1/8
1493 6/4-1/4
1493 8/6-1/8
1493 8/6-1/4
1493 10/8-1/4
1493 12/10-3/8
Mod.
1431 6/4-1/8
1431 6/4-1/4
1431 8/6-1/8
1431 8/6-1/4
1431 10/8-1/4
Coude Mâle Fixe Métrique Coude Femelle
T Mâle au Centre Orientable
Cylindrique Sprint ®
Les raccords à coiffe existant en 28 modèles peuvent-être montés sans l’aide d’outillage,
y compris avec des tubes rigides type PA.
L’écrou de serrage est prévu aussi bien pour un montage manuel que pour un montage
avec une clé. La forme particulière du cône d’attaque évite de blesser le tube.

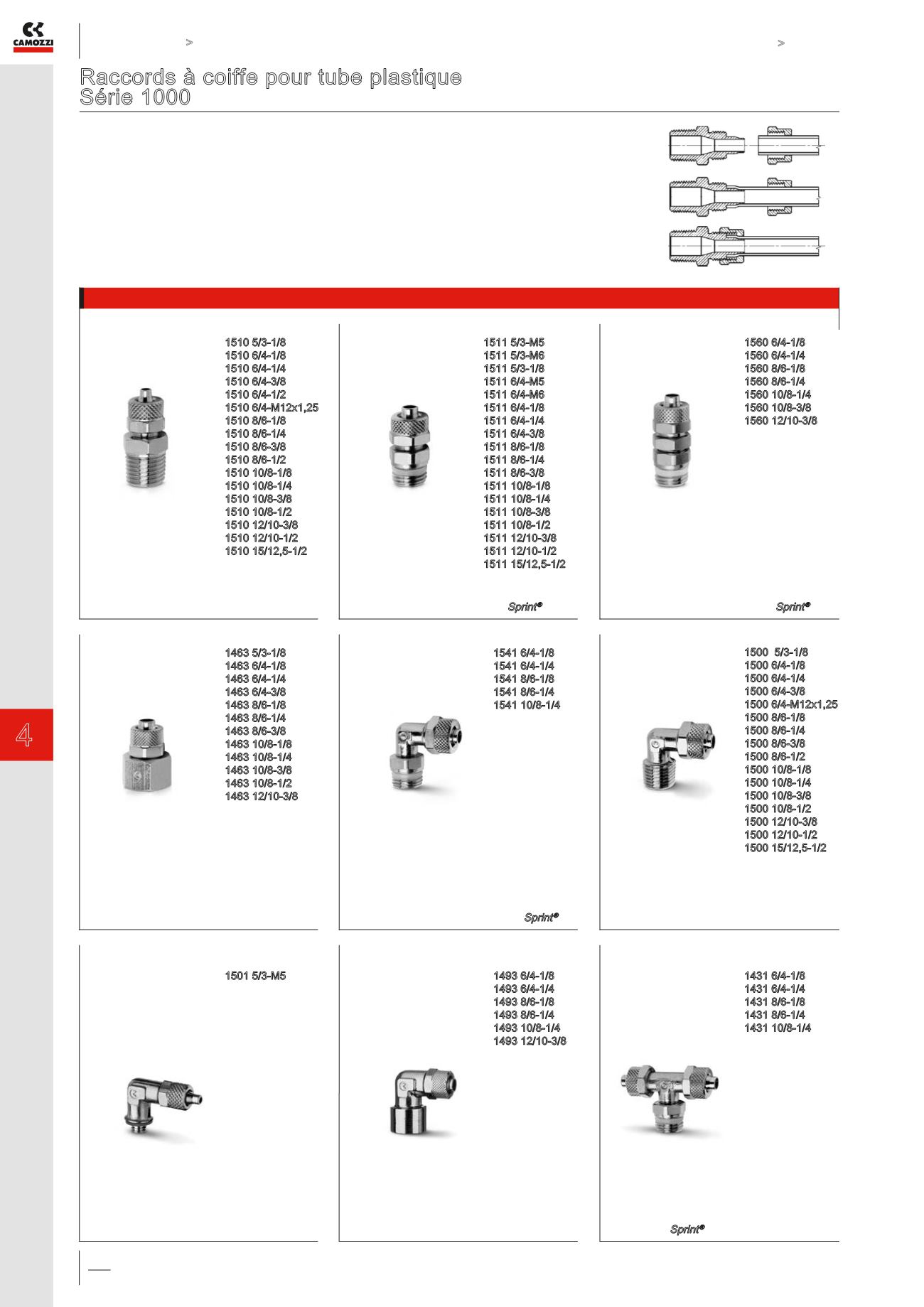

Raccords à coiffe pour tube plastique
Série 1000
Tube Ø: 5/3, 6/4, 8/6, 10/8, 12/10, 15/12,5 mm
Raccordement: métrique (M5, M6, M12x1, M12x1,25),
BSP (G1/8, G1/4, G3/8, G1/2), BSPT (R1/8, R1/4, R3/8, R1/2)
