CONNECTIQUE
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
CONNECTIQUE > Série 1000
Coude Femelle T Mâle au Centre Fixe Conique T Renversé Fixe Conique
Mod.
1093 4-1/8
1093 6-1/8
1093 6-1/4
1093 8-1/8
1093 8-1/4
Mod.
1010 4-1/8
1010 6-1/8
1010 8-1/4
1010 10-1/4
Mod.
1000 4-1/8
1000 6-1/8
1000 8-1/4
1000 10-1/4
Droit Mâle Conique Droit Femelle Coude Mâle Fixe Conique
Mod.
1050 4-1/8
1050 6-1/8
1050 6-1/4
1050 8-1/8
1050 8-1/4
1050 8-3/8
1050 10-1/4
1050 10-3/8
1050 10-1/2
1050 12-1/4*
1050 12-3/8*
1050 12-1/2*
* = avec olive
bi-conique
Mod.
1063 4-1/8
1063 6-1/8
1063 6-1/4
1063 8-1/8
1063 8-1/4
Mod.
1020 4-1/8
1020 6-1/8
1020 6-1/4
1020 8-1/8
1020 8-1/4
1020 8-3/8
1020 10-1/4
1020 10-3/8
1020 10-1/2
1020 12-1/4*
1020 12-3/8*
1020 12-1/2*
* = avec olive
bi-conique
Union Double Egale Union Double Traversée de Cloison Coude Egal
Mod.
1230 4
1230 6
1230 8
1230 10
1230 12*
* = avec olive
bi-conique
Mod.
1250 4
1250 6
1250 8
1250 10
Mod.
1220 4
1220 6
1220 8
1220 10
1220 12*
* = avec olive
bi-conique

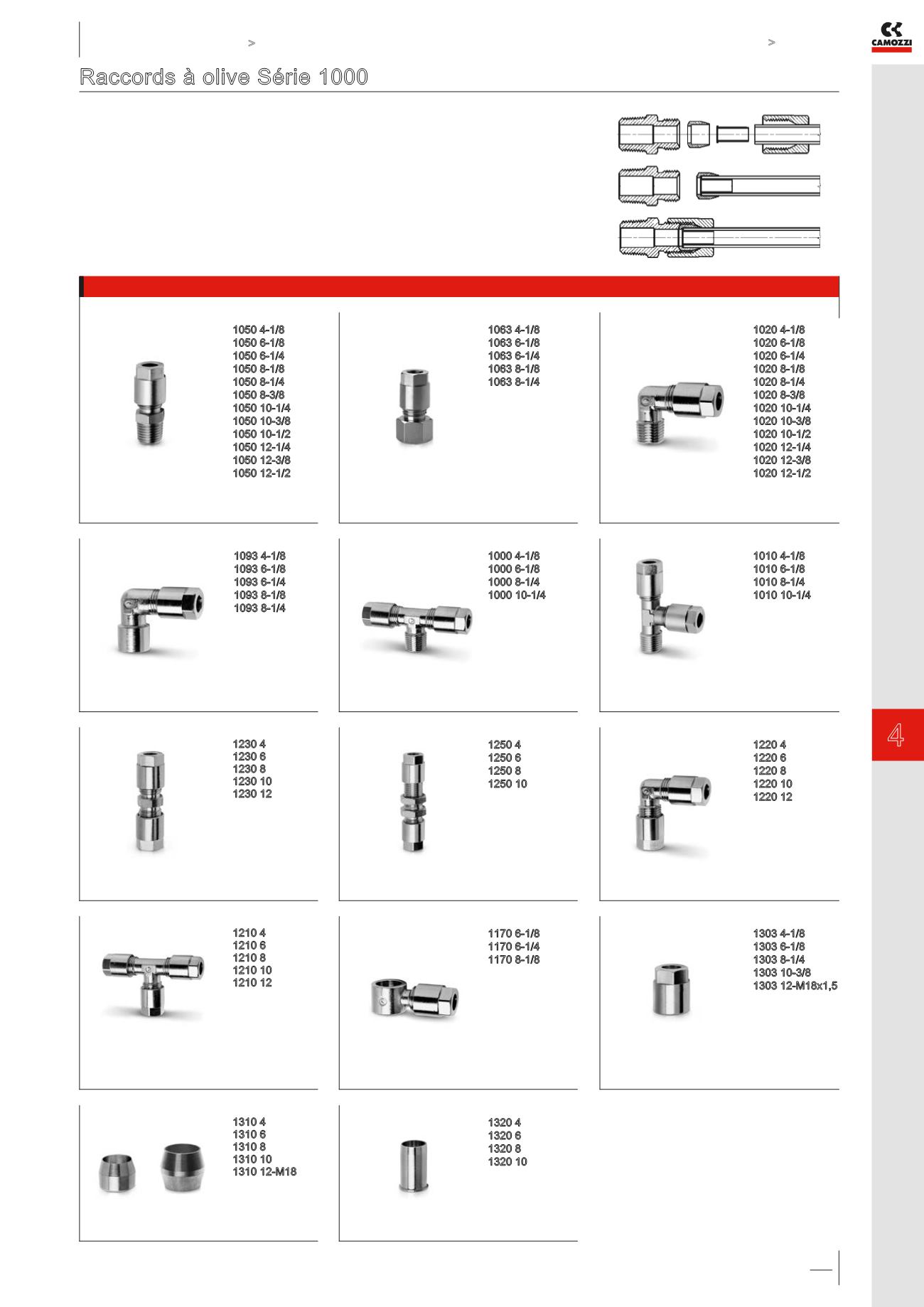

Raccords à olive Série 1000
Tube plastique, cuivre ou laiton Ø 4, 6, 8, 10, 12 mm
Raccordement: BSP (G1/8, G1/4), BSPT (R1/8, R1/4, R3/8, R1/2)
Les raccords à olive Série 1000 sont utilisables avec des tubes en matières
plastiques mais aussi avec des tubes en cuivre, laiton, acier ou aluminium.
Ces raccords sont destinés à des applications pneumatiques ou hydrauliques
à basse pression.
Le siège, l’olive et l’écrou sont conformes à la norme DIN 3870-3861.
Té Egal
Banjo Simple
Assemblage avec:
* = Mod. 1631, 1635, SCU, SCV, SCO...
° = Mod. 1635, SCU, SCV, SCO... Ecrou de blocage
Mod.
1210 4
1210 6
1210 8
1210 10
1210 12*
* = avec olive
bi-conique
Mod.
1170 6-1/8*
1170 6-1/4*
1170 8-1/8°
Mod.
1303 4-1/8
1303 6-1/8
1303 8-1/4
1303 10-3/8
1303 12-M18x1,5
Olive et bi-cone Fourrure
Mod.
1310 4
1310 6
1310 8
1310 10
1310 12-M18*
* = avec olive
bi-conique
Mod.
1320 4
1320 6
1320 8
1320 10
