CONNECTIQUE > Séries 2000 et FR2000
Augmentation Conique
côté femelle > côté mâle
Autres tailles sur demande (Série FR2000)
Augmentation Cylindrique
côté femelle > côté mâle
Autres tailles sur demande (Série FR2000)
Mamelon Inégal Métrique-Cylindrique
Autres tailles sur demande (Série FR2000)
Mod.
2520 1/8-1/8
2520 1/8-1/4
2520 1/8-3/8
2520 1/4-1/4
2520 1/4-3/8
2520 1/4-1/2
2520 3/8-3/8
2520 3/8-1/2
2520 1/2-1/2
Mod.
2511 M5-1/8
2511 1/8-1/4
2511 1/8-3/8
2511 1/4-3/8
2511 1/4-1/2
2511 3/8-1/2
Mod.
2521 M5-1/8
2521 1/8-1/8
2521 1/8-1/4
2521 1/8-3/8
2521 1/4-1/4
2521 1/4-3/8
2521 1/4-1/2
2521 3/8-3/8
2521 3/8-1/2
2521 1/2-1/2
Prolongateur Mâle/femelle
Autres tailles sur demande (Série FR2000)
Réduction Conique
côté femelle < côté mâle
Autres tailles sur demande (Série FR2000)
Réduction Cylindrique
côté femelle < côté mâle
Autres tailles et version
traversée de cloison sur
demande (Série FR2000)
Mod.
2525 1/8-16
2525 1/8-36
2525 1/4-27
2525 1/4-43
Mod.
2530 1/4-1/8
2530 3/8-1/8
2530 1/2-1/8
2530 3/8-1/4
2530 1/2-1/4
2530 1/2-3/8
2530 3/4-3/8
2530 3/4-1/2
2530 1-1/2
Mod.
2531 1/8-M5*
2531 1/4-1/8*
2531 3/8-1/8
2531 3/8-1/4*
2531 1/2-1/8
2531 1/2-1/4
2531 1/2-3/8*
* = Modèle taraudé
sur toute sa
longueur
Manchon Egal
Autres tailles sur demande (Série FR2000)
Manchon Inégal
Autres tailles sur demande (Série FR2000)
Bouchon Mâle Cylindrique
Autres tailles sur demande (Série FR2000)
Mod.
2543 M5
2543 1/8
2543 1/4
2543 3/8
2543 1/2
Mod.
2553 M5-1/8
2553 1/8-1/4
2553 1/8-3/8
2553 1/8-1/2
2553 1/4-3/8
2553 1/4-1/2
2553 3/8-1/2
Mod.
2611 M5
2611 1/8
2611 1/4
2611 3/8
2611 1/2
2611 1
Bouchon Mâle Conique
Autres tailles sur demande (Série FR2000)
Mod.
2610 3/4
Bouchon Femelle
Autres tailles sur demande (Série FR2000)
Mod.
2613 1/8
2613 1/4
2613 3/8
2613 1/2
Mamelon Egal Conique
Mamelon Egal Métrique-Cylindrique
Autres tailles sur demande (Série FR2000)
Mamelon Inégal Conique
Autres tailles sur demande (Série FR2000)
Mod.
2500 1/8
2500 1/4
2500 3/8
2500 1/2
2500 3/4
2500 1
Mod.
2501 M5
2501 1/8
2501 1/4
2501 3/8
2501 1/2
Mod.
2510 1/8-1/4
2510 1/8-3/8
2510 1/4-3/8
2510 1/4-1/2
2510 3/8-1/2
2510 1/2-3/4

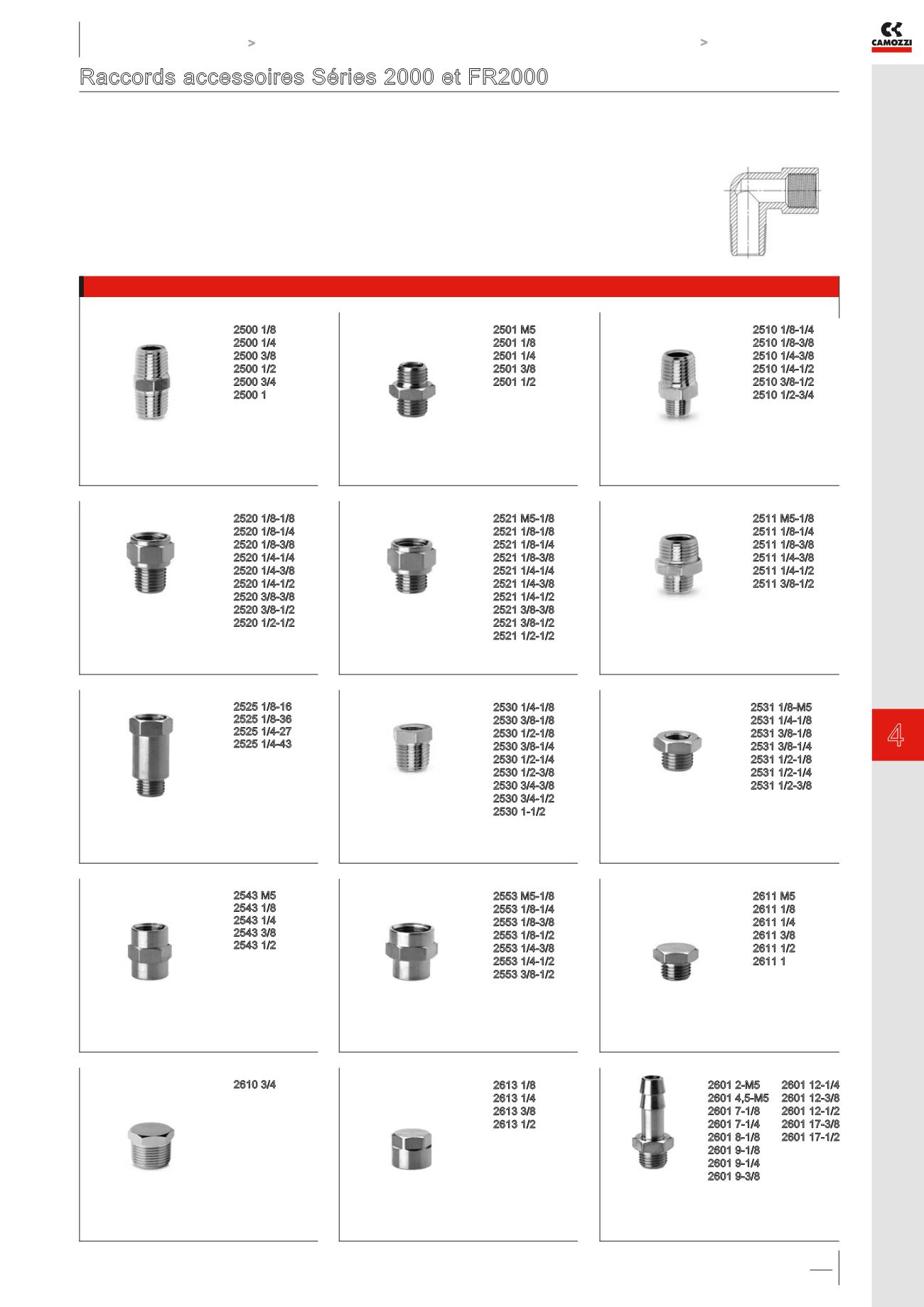

Raccords accessoires Séries 2000 et FR2000
Raccordement: métrique (M5), BSP (G1/8, G1/4, G3/8, G1/2, G3/4, G1),
BSPT (R1/8, R1/4, R3/8, R1/2, R3/4, R1)
Lors d’opération de maintenance ou de réalisation d’une installation, il est souvent difficile
de prévoir les raccords nécessaires. C’est pour cette raison que les raccords accessoires assurent
un rôle important dans la mise en oeuvre d’une installation. La gamme accessoires, constituée
de raccords droits, en L, en T, en croix... etc... est disponible en différents modèles allant jusqu’à 1.
NB. Pour les tailles non présentes dans ce chapitre, se référer au catalogue spécifique:
CATALOGUE PDF RACCORDS 0.1 / Chapitre 1 / Série FR2000
(Catalogue sur demande auprès de votre interlocuteur habituel).
Embout Cannelé Mâle Métrique-Cylindrique
Autres tailles et version conique sur demande
(Série FR2000)
Mod.
2601 2-M5
2601 4,5-M5
2601 7-1/8
2601 7-1/4
2601 8-1/8
2601 9-1/8
2601 9-1/4
2601 9-3/8
2601 12-1/4
2601 12-3/8
2601 12-1/2
2601 17-3/8
2601 17-1/2
