CONNECTIQUE > Série 5000
Coupleur avec
Raccord à Coiffe
Coupleur Traversée
de Cloison
avec Raccord à Coiffe
Coupleur avec
Embout Cannelé
Mod.
5054 6/4
5054 8/6
5084 8/6
5084 10/8
Mod.
5056 06
5056 09
5086 09
5086 12
Mod.
5055 6/4
5055 8/6
Coupleur Mâle
Cylindrique
Coupleur Mâle Cylindrique
Traversée de Cloison Coupleur Femelle
Mod.
5051 1/8
5051 1/4
5081 1/4
5081 3/8
5081 1/2
Mod.
5052 1/8
5052 1/4
5082 1/4
Mod.
5053 1/8
5053 1/4
5083 1/4
5083 3/8
5083 1/2
Coupleur pour
Tuyau Caoutchouc
Coupleur avec
Ressort anti-flexion About Mâle Cylindrique
Mod.
5057 6x14
5087 6x14
5087 8x17
5087 10x19
5087 13x23
Mod.
5058 6/4
5058 8/6
5088 8/6
5088 10/8
Mod.
5150 1/8
5150 1/4
5180 1/4
5180 3/8
5180 1/2

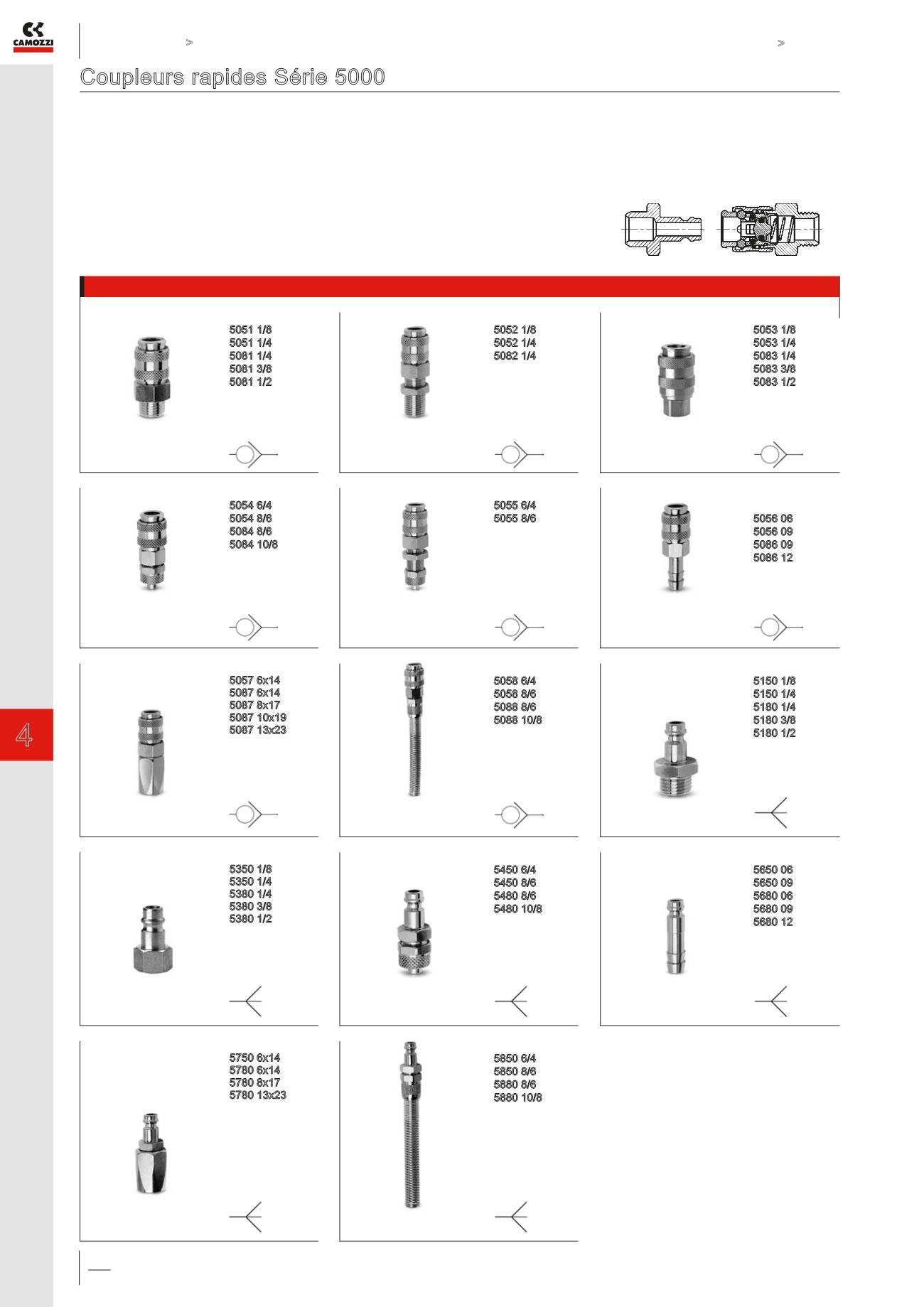

Coupleurs rapides Série 5000
Dn: Ø5 mm (Profil “Standard Italien”) et Ø7 mm (Profil “Standard Europe”)
Raccordement: G1/8, G1/4, G3/8, G1/2. Tube plastique Ø: 6/4, 8/6, 10/8
Tube caoutchouc Ø: 6x14, 8x17, 10x19, 13x23
Les coupleurs rapides (1/8, 1/4, 3/8, 1/2) ont été réalisés pour répondre aux situations
demandant, pour des raisons de sécurité ou liées à l’application, des connexions et
déconnexions fréquentes. Ces coupleurs autorisent ces opérations sans avoir à couper
l’air comprimé, offrant ainsi un gain de temps considérable. Le troisième chiffre
de la référence (5 ou 8) indique le diamètre nominal (5 ou 7 mm) ainsi que la taille.
Les abouts et coupleurs ayant le même troisième chiffre peuvent-être assemblés.
About Femelle
Cylindrique
About avec
Raccord à Coiffe
About avec
Embout Cannelé
Mod.
5350 1/8
5350 1/4
5380 1/4
5380 3/8
5380 1/2
Mod.
5450 6/4
5450 8/6
5480 8/6
5480 10/8
Mod.
5650 06
5650 09
5680 06
5680 09
5680 12
About pour
Tuyau Caoutchouc
About avec
Ressort anti-flexion
Mod.
5750 6x14
5780 6x14
5780 8x17
5780 13x23
Mod.
5850 6/4
5850 8/6
5880 8/6
5880 10/8
