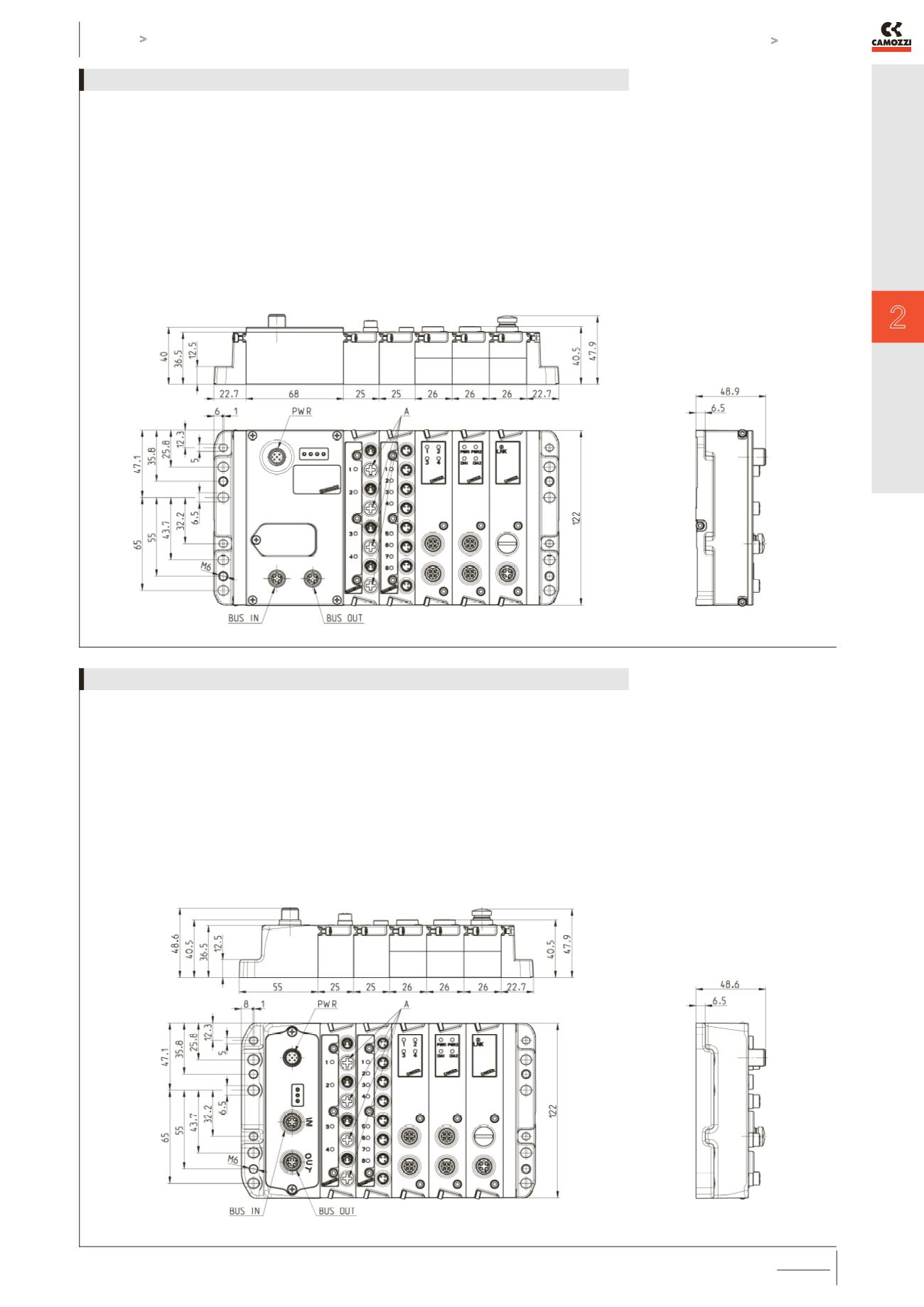

Главный модуль CPU – Характеристики

Это подчиненный узел главного протокола сети PROFIBUS, CANopen, DeviceNet, EtherNet / IP, EtherCAT, PROFINET

и главный (Master) модуль для подсети.

Все модули, которые стыкуются с ним, могут быть подключены только к правой стороне главного модуля.

Это могут быть модули как дискретных и аналоговых входов / выходов, так и модули для подключения островов

(серии F, HN и 3) или же модуль для организации подсети. Он имеет свое собственное питание силовых

и логических цепей через коннектор M12A 4 pin. Два коннектора M12 BUS IN и BUS OUT создают узел

в основной сети по соответствующему протоколу полевой шины. Адресация главного модуля в шине основной сети

выставляется с помощью поворотных переключателей по стеклянной крышкой, если эта функция доступна в выбранном

протоколе. Светодиодная индикация отражает питание, функции диагностики и возможные неисправности.

Руководства и файлы конфигурации доступны на нашем сайте:

Модуль расширения – Характеристики

Модуль расширения является slave- устройством по отношению к главному модулю. Он имеет собственное питание силовых

и логических цепей через коннектор М12А. С правой стороны с ним можно стыковать все те же модули, что и с главным:

дискретных и аналоговых входов / выходов, прямые интерфейсные модули для подключения островов (серии F, HN и 3) и

модуль для организации подсети внутри подсети для дальнейшего ветвления сети или создания новой ветви.

Он имеет коннекторы M12D 5 pin female для подключения входа и выхода подсети BUS IN и BUS OUT через SPI-Ethernet с

индикацией ее рабочего состояния с помощью светодиодов.

В подсети SPI-Ethernet к нему можно подключить столько модулей расширения, сколько необходимо, с единственным

ограничением максимальной длины всей ветви не более 100 метров.
