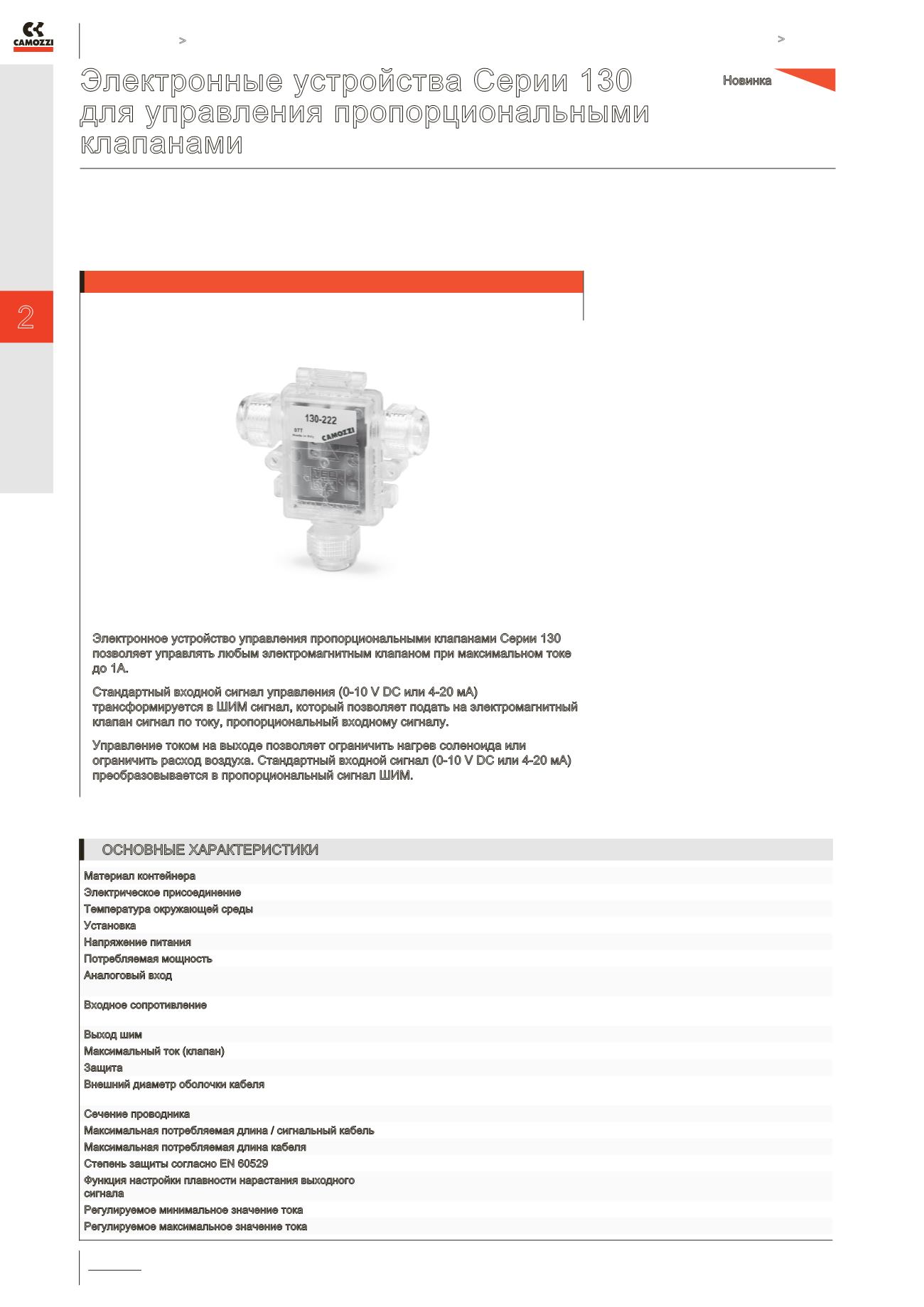

Электронные устройства Серии 130
для управления пропорциональными
клапанами
Устройство формирования ШИМ-сигнала, для возможности
прямого управления пропорциональными распределителями
с помощью типовых аналоговых сигналов
Электронное устройство управления пропорциональными клапанами Серии 130
позволяет управлять любым электромагнитным клапаном при максимальном токе
до 1А.
Стандартный входной сигнал управления (0-10 V DC или 4-20 мА)
трансформируется в ШИМ сигнал, который позволяет подать на электромагнитный
клапан сигнал по току, пропорциональный входному сигналу.
Управление током на выходе позволяет ограничить нагрев соленоида или
ограничить расход воздуха. Стандартный входной сигнал (0-10 V DC или 4-20 мА)
преобразовывается в пропорциональный сигнал ШИМ.
»
»
Настройка верхнего
и нижнего предела
выходного сигнала по току
»
»
Сигнал управления
0-10 V DC и 4-20 mA
»
»
Установка нуля и
коэффициента усиления
»
»
Настройка плавности
нарастания выходного
сигнала
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Материал контейнера
поликарбонат
Электрическое присоединение
клеммный разъем с винтом
Температура окружающей среды
0 ÷ 50°C
Установка
в любом положении
Напряжение питания
6 V ÷ 24 V DC (± 10%)
Потребляемая мощность
0,4 W (без клапана)
Аналоговый вход
0 ÷ 10 V DC
4 ÷ 20 mA
Входное сопротивление
>30 кОм с входным пониженным напряжением
<200 кОм с входным пониженным током
Выход шим
120 Гц ÷ 11.7 кГц (фиксированный, в соответствии с выбранным клапаном)
Максимальный ток (клапан)
1 A
Защита
инверсии полярности, короткое замыкание на выходе
Внешний диаметр оболочки кабеля
5 ÷ 7.5 мм - только с уплотнением
4 ÷ 6 мм - с редуктором и уплотнением
Сечение проводника
26 ÷ 16 AWG / 0,13 ÷ 1,5 мм
2
Максимальная потребляемая длина / сигнальный кабель 10 м
Максимальная потребляемая длина кабеля
5 м
Степень защиты согласно EN 60529
IP 54
Функция настройки плавности нарастания выходного
сигнала
регулируемое время от 0 до 5 сек
Регулируемое минимальное значение тока
0% ÷ 40% от полного диапазона
Регулируемое максимальное значение тока
50% ÷ 100% от полного диапазона
