УПРАВЛЕНИЕ
КАТАЛОГ > Версия 8.7 УПРАВЛЕНИЕ > Электронные устройства Серии 130
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования 776
2/15.03.
КОДИРОВКА
130 СЕРИЯ
2 НАПРЯЖЕНИЕ:
2 = 24 V DC (макс. мощность 24 W)
3 = 12 V DC (макс. мощность 12 W)
4 = 6 V DC (макс. мощность 6 W)
5 = 11 V DC (макс. мощность 11 W)
2 МОЩНОСТЬ:
1 = 3 W
2 = 6.5 W
3 = 3.2 W
4 = 4.3 W
5 = 10 W
2 Частота ШИМ:
2 = 500 Hz
3 = 1 KHz
ПРИМЕЧАНИЕ: возможно реализовать конфигурацию со значениями напряжения, мощности и частоты ШИМ, которые еще не предусмотрены в примере кодирования.
Для дальнейшей информации, пожалуйста, свяжитесь с нашим техническим отделом.
130 - 2 2 2

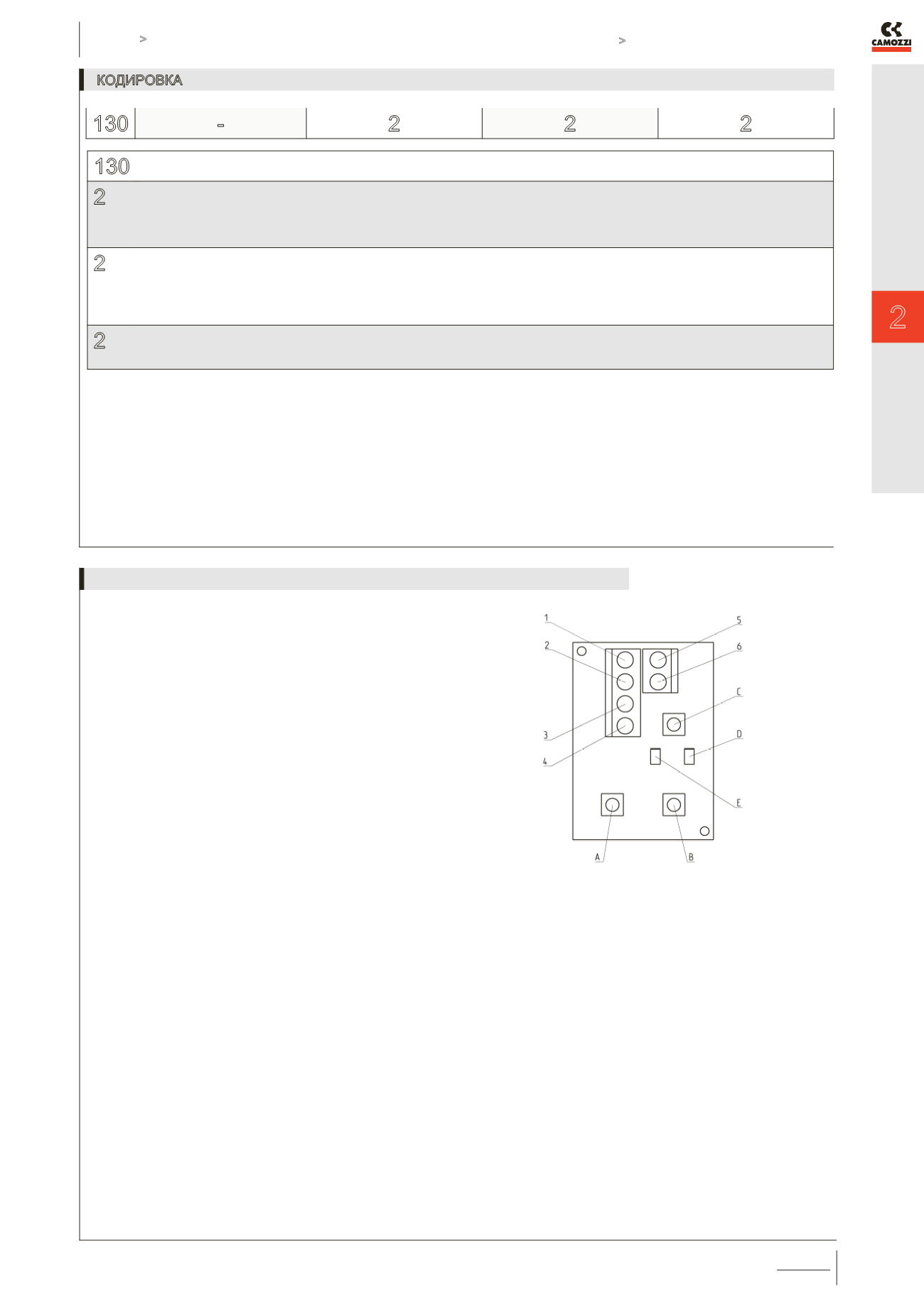

ОПИСАНИЕ ЧЕРТЕЖА:
1 = 6 ÷ 24 V DC (питание)
2 = 0 V (общий провод) необходимо объединить с сигналом
управления также для сигнала управления
3 = аналоговый опорный сигнал 0 ÷ 10V DC
4 = аналоговый опорный сигнал 4 ÷ 20 mA
5, 6 = выходной сигнал ШИМ
A = регулировка минимального значения тока (смещение
нижнего предела выходного сигнала). Необходима для
распределителей, у которых открытие происходит выше,
чем нижняя граница входного сигнала, т.е. при скважности
выходного сигнала выше, чем 0%.
B = регулировка максимального значения тока (смещение
верхнего предела выходного сигнала). Смещение
вниз максимального значения тока используется
для ограничения максимального значения расхода
распределителя или при нагреве его соленоида.
C = регулировка времени изменения переднего и заднего
фронтов сигналов на выходе при реакции на ступенчатые
входные сигналы (диапазон регулирования 0... 5 с).
Необходима для исключения перерегулирования по
расходу при вертикальном фронте входного сигнала.
ПРИМЕР: импульсный входной сигнал при t = 0 сек
формирует на выходе сигнал прямоугольной формы, а при
t ≠ 0 сек – формы трапеции)
D = красный светодиод; служит для индикации ошибок в
уровне входного сигнала управления
E = желтый светодиод; служит для индикации ошибок в
уровне напряжения питания
Примечание 1: Общий провод питания и общий провод
сигнала управления должны быть объединены.
Примечание 2: При подключении клапана не нужно
использовать защитные диоды, варисторы и пр., поскольку
это может нарушить корректность работы устройства.
ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ И НАСТРОЙКИ
