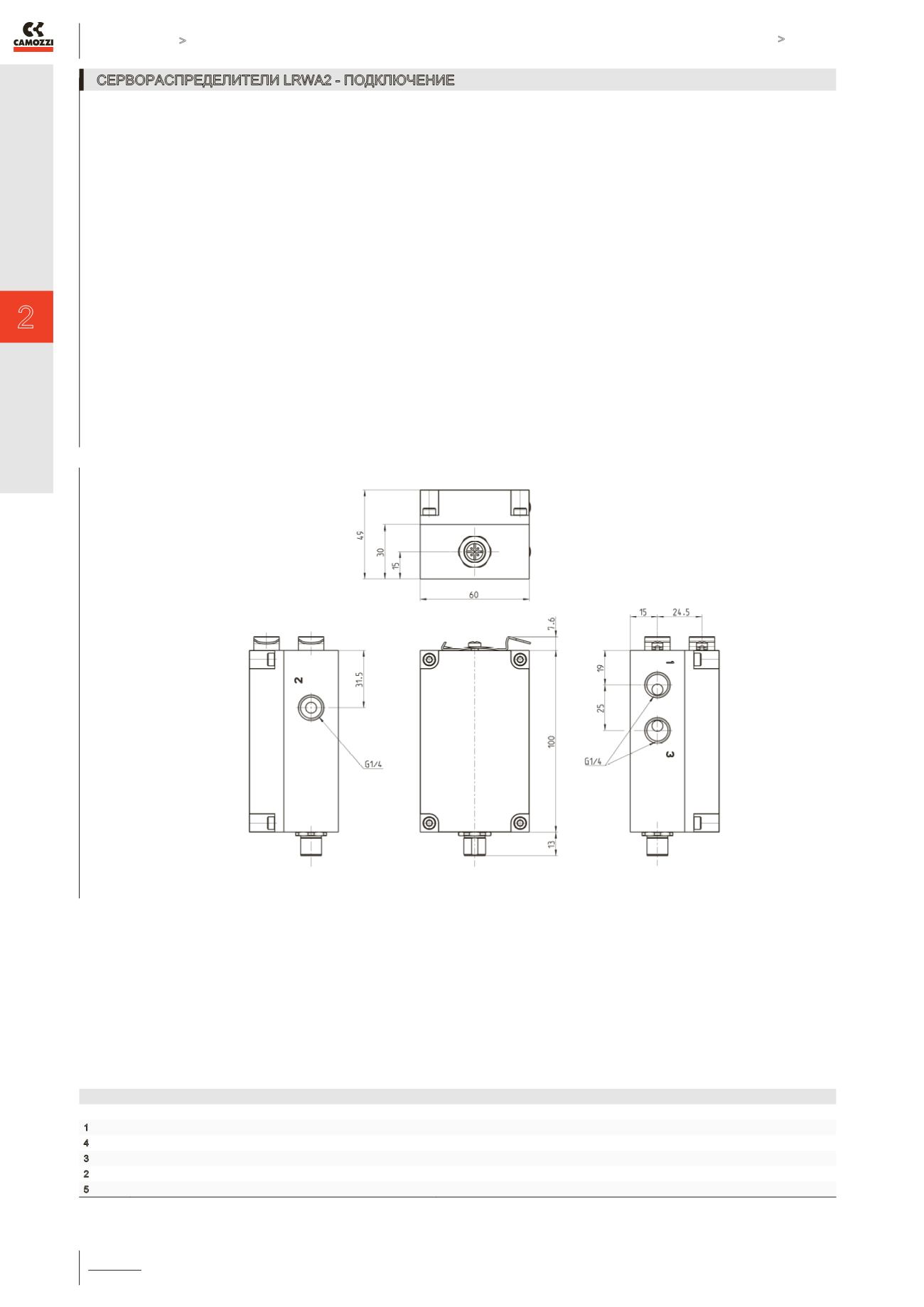

СЕРВОРАСПРЕДЕЛИТЕЛИ LRWA2 - ПОДКЛЮЧЕНИЕ

Сервораспределитель работает следующим образом: если сигнал задания равен 50% или менее от диапазона,

распределитель соединяет между собой порт 1 и 2, воздух проходит между входом и выходом. Если управляющий сигнал

выше 50%, порт 2 соединяется с выхлопным портом 3. Для лучшего понимания работы распределителя см. график на

странице 2.15.11.2.

Длина трубопровода между распределителем и оборудованием должна быть как можно короче и не должна превышать

длину 2 метра.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ (конфигурация разъема)

КОНТАКТ

ФУНКЦИИ

ПРИМЕЧАНИЯ

1

Питание +24 VDC

-

4

Входной сигнал GND

-

3

Входной сигнал управления

-

2

Входной сигнал GND

Контакты 4 и 2 должны быть соединены вместе

5

Н.З.

-
