СЕРВОРАСПРЕДЕЛИТЕЛИ LRWA0 - ПОДКЛЮЧЕНИЕ
Сервораспределитель работает следующим образом: если сигнал задания равен 50% или менее от диапазона,
распределитель соединяет между собой порт 1 и 2, воздух проходит между входом и выходом. Если управляющий сигнал
выше 50%, порт 2 соединяется с выхлопным портом 3. Для лучшего понимания работы распределителя см. график на
странице 2.15.11.2.
Длина трубопровода между распределителем и оборудованием должна быть как можно короче и не должна превышать
длину 2 метра.

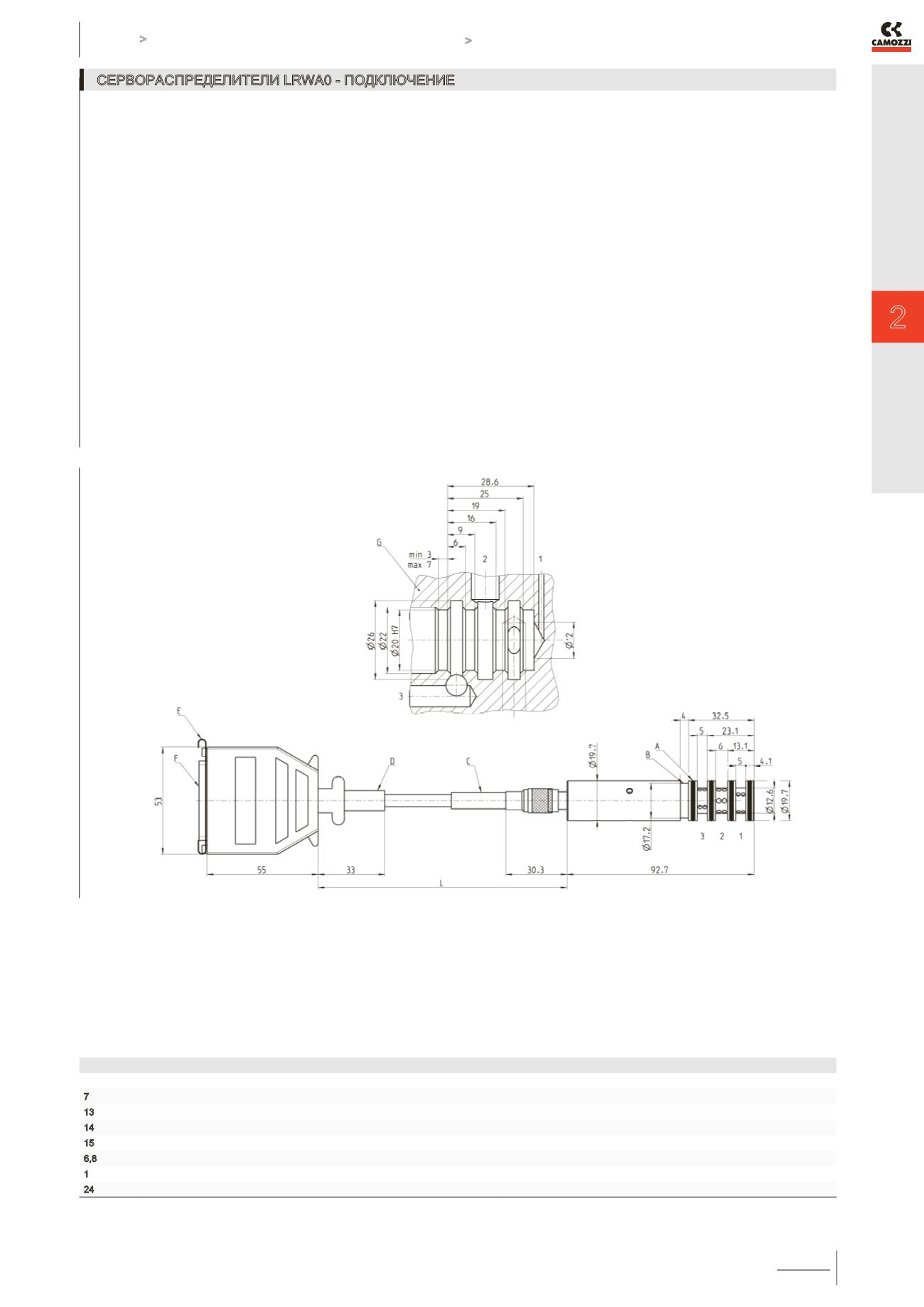

1 = ПОРТ 1;
2 = ПОРТ 2;
3 = ПОРТ 3;
A = уплотнительное кольцо 17x1,5;
B = слот для фиксации;
C = радиус изгиба > 50;
D = радиус изгиба > 25;
F = разъем sub-d, 25-ти контактный;
G = картриджный блок для фитингов;
L = длина кабеля
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ (конфигурация разъема)
КОНТАКТ ФУНКЦИИ ПРИМЕЧАНИЯ
7 Питание +24 VDC -
13 Питание GND -
14 Входной сигнал GND -
15 Входной сигнал управления -
6,8 Общий для контрольных сигналов Никогда не соединять с линиями GND
1 Контрольный сигнал, напряжение на серводвигателе +/- 10 V относительно контакта 6
24 Контрольный сигнал, положение золотника +/- 1 V относительно контакта 6
